波長 2-12um; 峰值波長λpeak:8.0±1.5 μm 最佳波長λopt:10.6μm 截止波長λcut-off (10%):≥12.0μm
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
貨號 : E80040177 | |
庫存 : 請咨詢客服 | |
貨期 : 請咨詢客服 | |
點右側在線咨詢 |
microM-10.6是一款小型化中紅外光電探測器。這款非制冷光伏探測器,基于HgCdTe異質結構,集成跨阻、直流耦合前置放大器。它能夠在空間有限的長波紅外測量系統中進行組裝。
特點
尺寸小
使用方便
多功能性
對紅外輻射偏振光敏感
性價比高
量多價格從優
快速交貨
應用
氣體檢測、監測和分析
CO2激光(10.6μm) 測量
激光功率監測與控制
激光束輪廓和定位
激光標定
參數 | 典型值 |
光學參數 | |
波長 λcut-on (10%), μm | ≤2.0 |

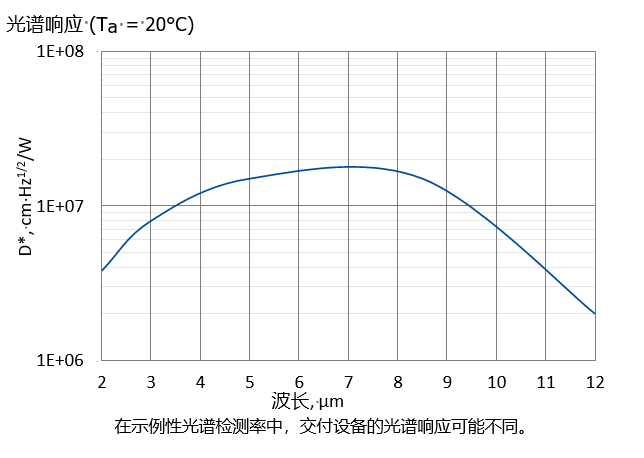

峰值波長λpeak, μm | 8.0±1.5 |
z佳波長λopt, μm | 10.6 |
截止波長λcut-off (10%), μm | ≥12.0 |
探測能力 D*(λpeak), cm·Hz1/2/W | ≥1.5×107 |
探測能力 D*(λopt), cm·Hz1/2/W | ≥5.0×106 |
輸出噪聲密度 vn(100 kHz), μV/Hz1/2 | ≤1 |
電氣參數 | |
電壓響應度Rv (λpeak), V/W | ≥1.2×102 |
電壓響應率Rv (λopt), V/W | ≥5.0×101 |
低限截止頻flo, Hz | DC |
高截頻率fhi, Hz | ≥10M |
輸出阻抗Rout, Ω | 50 |
輸出端電壓范圍Vout, V | ±1 (RL = 50 Ω*)) |
輸出偏移電壓Voff, mV | max ±20 |
電源電壓Vsup, V | +9 |
其他信息 | |
有源元件材料 | 外延 HgCdTe 異質結構 |
有效面積 A, mm×mm | 1×1 |
窗口 | 無 |
受光角 Φ | ~85° |
環境工作溫度 Ta, ℃ | 10至30 |
信號輸出插頭 | SMA |
電源插頭 | 03T-JWPF-VSLE-S (male) |
安裝孔 | 無 |
風扇 | 無 |

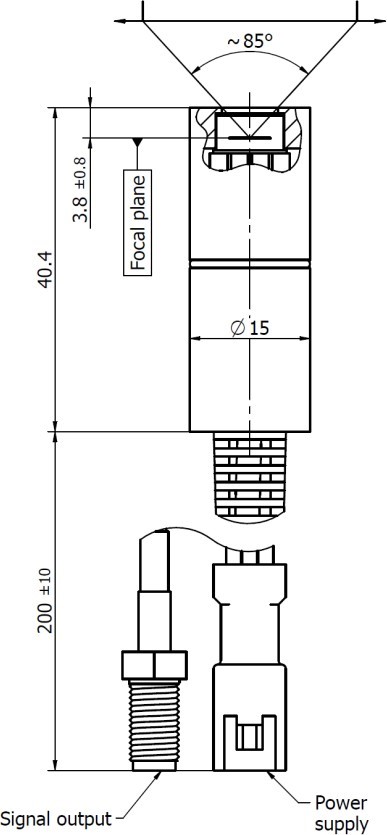

機械設計, mm
