● 支持一鍵還原功能（無需重新開機預熱）

● 軟件遠程操控，智能化控制

● 輸出功率穩定，連續可調

● 結構緊湊小巧

● 高精度ACC和ATC控制電路

● 自帶高低調制帶寬BNC接口

● 激光傳感

● 鎖模光纖激光器

● 高速光開關

● 測試測量

Low Freq：SOA外部電流調制輸入端，支持0~40MHz的頻率信號，Min. 信號脈寬10 ns。

USB：與計算機的通訊接口。

AC 220V：電源線。

Power：設備開關。

Fiber Fix：種子光輸入端。

Fiber Out：調制光輸出端。

操作流程：

1,   連接AC 220V電源線，連接USB線至PC端，按下Power，啟動SOA驅動。

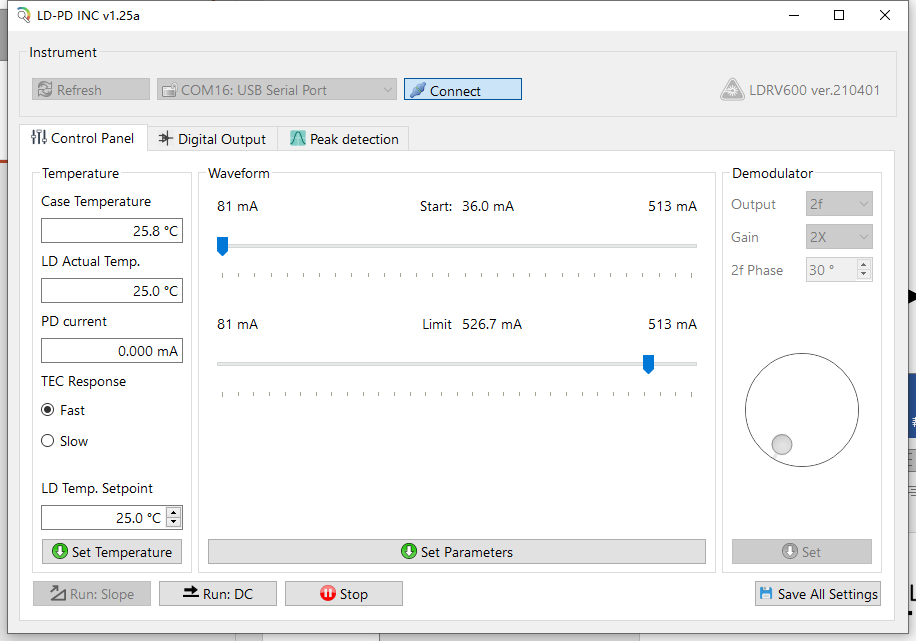

2,   打開PC端SOA驅動程序，按下Connect連接SOA驅動設備。觀察到右上角出現設備型號，連接成功。觀察LD Actual Temp溫度和LD Temp Setpoint溫度一致，說明溫控正常工作。修改LD Temp Setpoint溫度值，按下Set Temperature可以更改SOA工作溫度，但一般情況下25℃即可。如下圖：

3  ,  將準備輸入SOA的種子光控制在1mW左右，插入Fiber Fix。再用一根光纖跳線連接Fiber Out，另一端連接在光功率計上觀察，此時SOA內部還沒有電流，種子光不會被放大，但功率計上可能會觀測到微弱的種子光功率。

4,    在PC端的軟件界面上，先將Start進度條拉至Min. （81mA），再將Limit拉至500mA（SOA的電流限制），按下Set Parameters，再按下Run：DC，向SOA注入81mA的Min. 電流。

Start的值就是向SOA注入的電流值。慢慢增加Start進度條的值，每拖動一次要按一下Set Parameters，修改才會生效，可以觀察到功率計上光功率慢慢變大，500mA下光功率約為30mW。到這里為止，我們已經實現了SOA的光功率放大功能。

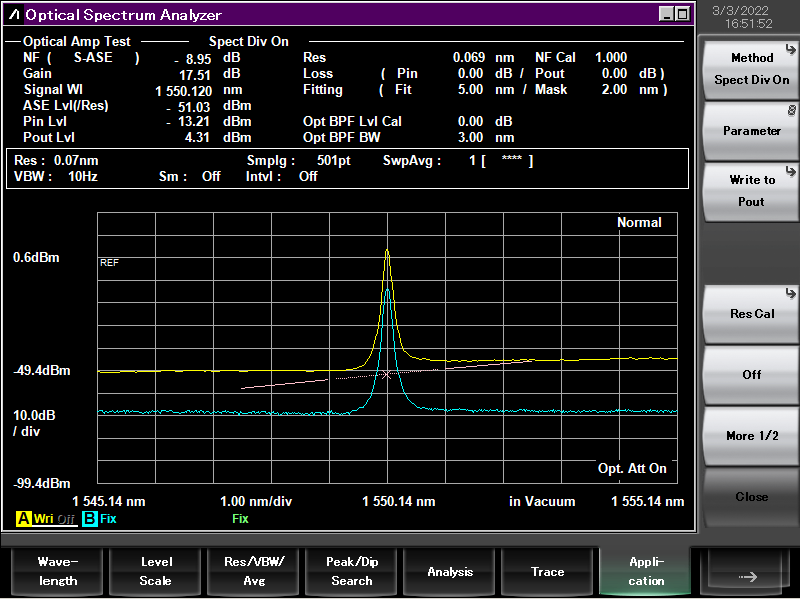

SOA的光放大前后光譜圖。

光調制：

前面提到，Start的值就是向SOA注入的電流值，這只是再沒有外部信號輸入的情況下。當Low Freq端口輸入了電壓值V_set時，SOA的電流值等于Start的值加上V_set×400。比如，外部加上1V的電壓值（50Ω阻抗）后，實際電流值為400×1+81=481mA（和實際情況會有誤差，建議使用調制前自己再定標一次）。利用該功能，我們給Low Freq端輸入調制信號，就可以對SOA進行幅度調制，起到光開關的作用。

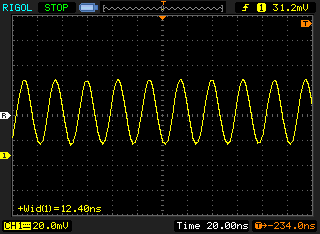

40MHz方波調制信號輸入下的SOA調制光時域信號圖。
