電光轉換模塊 850nm

總覽
產品型號
產品應用
技術參數
相關產品

MP-732T/R-MM電光轉換模塊是專門為短距離傳送電信號（在一些不便于使用電信號直接傳輸領域如強磁場，高壓電區域）。MP-732T/R-MM電光轉換模塊提供傳輸無電磁噪聲不良影響干擾的交流和直流信息的透明傳輸。系統作為一個發射器/接收器成對出售。MP-732T/R-MM電光轉換模塊是一個純粹的模擬裝置；沒有模擬到數字的轉換。輸入電壓信號轉換成電流，用于驅動LED使得LED發光。LED發出的光被我們內置的光電探測器接收到轉換成電壓信號然后在被放大。接收機放大器的增益被調諧以提供透明傳輸。接收機增益和DC偏移可由終端用戶調節，以便在安裝時能夠校準發射機和接收機單元。該模型732t / R。LED的輸出由接收器中的PIN光電探測器檢測，轉換成電壓然后放大。

聯系客服

西北華中華東華南 Daisy
18602170419 同微信可掃碼 info@microphotons.com

華北西南東北 Moli
13061644116 同微信可掃碼 info@microphotons.com

縱向橫向

產品型號 ¹

貨號	操作	名稱	描述
	E80040068	MP-732T/R-MM電光轉換模塊（電信號轉變?yōu)楣庑盘?hào)） [PDF]	電輸入接口：SMA；輸出接頭：ST connector ；溫度：0℃to 70℃；波長：850nm 一對包含一個發射模塊和一個接收模塊	價格 : 請聯系客服庫存/貨期:請咨詢客服	請聯系客服 > 或提交詢價單

圖片	名稱	貨號貨期	描述	價格
	MP-732T/R-MM電光轉換模塊（電信號轉變?yōu)楣庑盘?hào)） [PDF]	E80040068	電輸入接口：SMA；輸出接頭：ST connector ；溫度：0℃to 70℃；波長：850nm 一對包含一個發射模塊和一個接收模塊	聯系客服或提交詢價單

總覽

MP-732T/R-MM電光轉換模塊是一個純粹的模擬裝置；沒有模擬到數字的轉換。輸入電壓信號轉換成電流，用于驅動LED使得LED發光。LED發出的光被我們內置的光電探測器接收到轉換成電壓信號然后在被放大。接收機放大器的增益被調諧以提供透明傳輸。接收機增益和DC偏移可由終端用戶調節，以便在安裝時能夠校準發射機和接收機單元。

該模型732t / R。LED的輸出由接收器中的PIN光電探測器檢測，轉換成電壓然后放大。

產品應用

主要應用于帶共模電壓的測量設備等場所，

如等離子體物理實驗，

電力傳輸設備及高功率激光器測量

電磁場隔離

技術參數

Model	Type	TX Input	RX Output	Dynamic Range	Wavelength	耦合方式
MP-732T/R	Analog/Digital	±2.5V or 0-5V (50 Ohms or 33k)	±2.5V or 0-5V (into 1k Ohm)	55dB (voltage)	850nm	DC coupled

注意: Dynamic range is measured from peak signal to RMS noise;電光轉換器（光纖鏈路）需要±15VDC電源供電.

可選項：10m長多模連接器光纖(ST to ST, 62.5/125um multimode, PVC simplex) 需要額外收費.
Specifications are subject to change without notice.

轉換模塊帶寬		接收器輸出
帶寬范圍	DC to 10MHz (analog BW)	幅值	±2.5V or 0 to 5v, non-inverting
平坦度	±3%	負載	＞1KΩ
		電輸出接口	SMA
反射器輸入		增益/歸零	Trimpot adjustable
信號	Sinewave/pulses or DC	動態范圍	55dB peak signal to rms noise
幅值	±2.52v(add-2.5 to part number) 0v(add-5 to part number)	輸入接口	ST connector
阻抗	50Ω(add-50topart number) 33Ω(add-33ktopartnumbe)	供電	±15VDC at mA typical for both transmitter and receiver
電輸入接口	SMA
輸出接頭	ST connector	溫度	0° to 70°
波長	850nm
		尺寸
可選光纖類型	STtoST(Ceeramic),62.5/125um multimode, PVC Simpiex,10meters (add-10Mtopart number)	發射器尺寸	2.96”x100”x0.61”
		接收器尺寸	2.96”x100”x0.61”
		重量	20 grams each

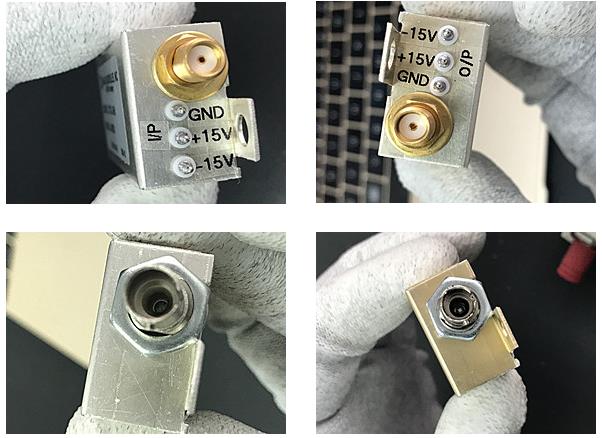

產品實物圖：

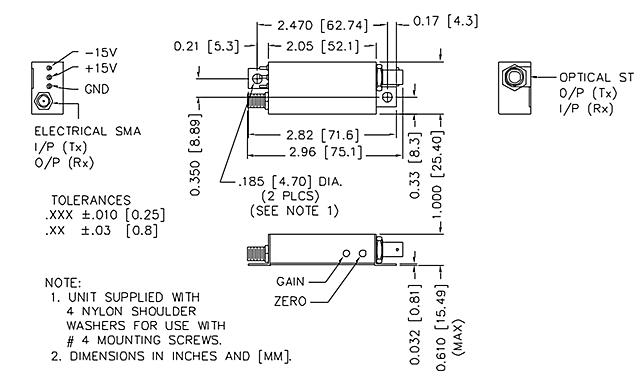

封裝尺寸：

25%的信號變化量會發生當線纜或者連接頭移動時，每次移動光纖和/或連接器時，都要校準接收器增益和偏移量。如果需要更高的精度，則應考慮永jiu連接。

訂貨信息：

MP-732T/R-2.5-50-10M

■ Transmitter: Electrical Input Connector: SMA

■ Input Amplitude: ?2.5V

■ Input Impedance: 50?

■ Optical Output Connector: ST

■ Receiver: Optical

■ Input Connector: ST

■ Electrical Output Connector: SMA

■ Optional Fiber: ST to ST (Ceramic) 62.5/125um, multimode, PVC Simplex, 10 meters with mating connector terminations. Available for an additional fee.
