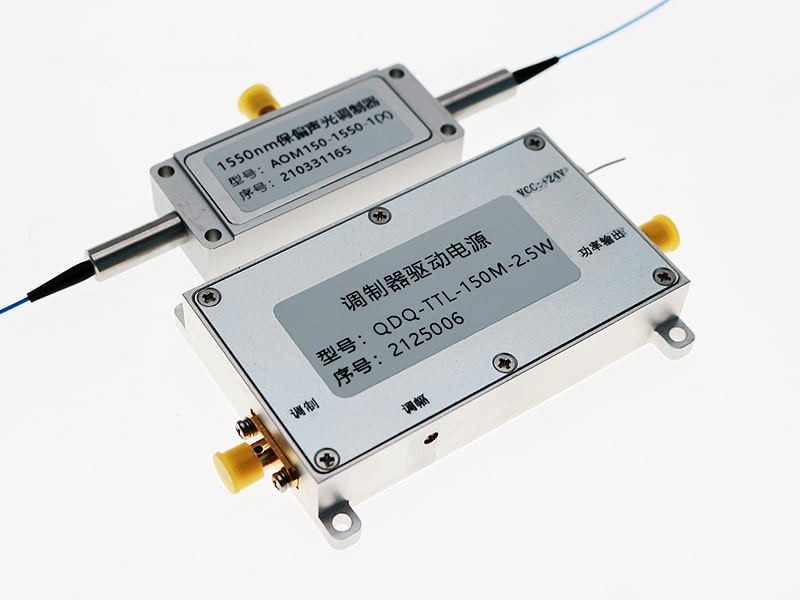

Microphotons的聲光調制器由于其調制消光比高、承受功率高等優點，廣泛應用于光纖傳感領域。本產品專門針對于光纖傳感的應用需求開發，具有體積小、功耗低（＜1W）、上升時間快（12ns）、調制脈沖形狀好（過沖?。?、脈沖重復性好（重復周期抖動小）等優點,而且可以將調制器和驅動器一體化封裝 ， 便于系統集成 ， 可廣泛應用于 φ -OTDR、BOTDR、OFDR等各種需要脈沖調制的光纖傳感系統中。
● 體積小
● 功耗低（＜500mW）
● 上升時間快（12ns）
● 調制脈沖形狀好（過沖?。?/span>
● 脈沖重復性好（重復周期抖動小）
● 光纖傳感
● 激光雷達
● BOTDA
技術參數:
參數 | 單位 | Min. | Max. | 常規 | 備注 |
材料 | TeO2 | ||||
波長 | nm | 620 | 650 | 633 | |
平均光功率 | W | 0.5 | |||
峰值（脈沖）光功率 | kW | 0.5 | |||
超聲波聲速 | m/s | 4200 | |||
插入損耗 | dB | 3 | |||
消光比 | dB | 50 | |||
偏振消光比 | dB | 16 | |||
回波損耗 | dB | 40 | |||
上升沿時間 | ns | 60 | |||
頻率 | MHz | 80 | |||
移頻 | MHz | 80 | 默認+移頻 | ||
射頻功率 | W | 1 | |||
電壓駐波比 | 1.3:1 | ||||
輸入阻抗 | Ω | 50 | |||
器件接口 | SMA | ||||
光纖類型 | PM630 | ||||
光纖長度 | m | 1 | |||
光纖接口 | FC/APC | ||||
工作溫度 | ℃ | -10~60 | |||
儲存溫度 | ℃ | -30~70 |
驅動器:
參數 | 單位 | 型號 | ||
D80-02-M-1D | D100-02-M-1D | D200-02-M-1D | ||
工作頻率 | MHz | 80 | 100 | 200 |
驅動功率 | W | ≤2.5 | ≤3 | ≤3 |
電脈沖上升時間 | ns | ≤20 | ≤15 | ≤7.5 |
電源開關比 | dB | ≥55 | ||
電源電壓（DC） | V | 24 | ||
諧波抑制 | dBc | ≥25 | ||
調制方式 | - | TTL | ||
輸出阻抗 | Ω | 50 | ||
外形結構 | - | 圖B | ||

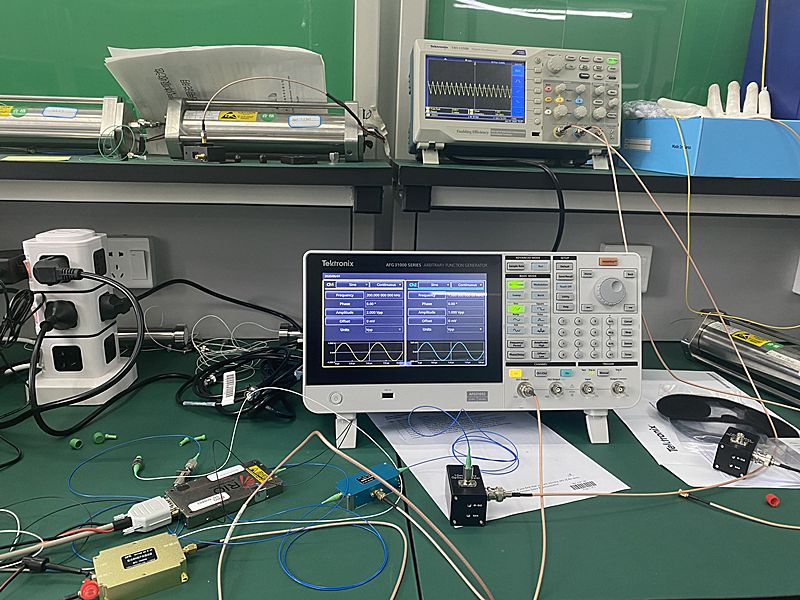

測試系統圖：
（633nm的窄線寬激光器，633nm PM 聲光調制器 ，EOT 2.5G光電探測器）
調制曲線：

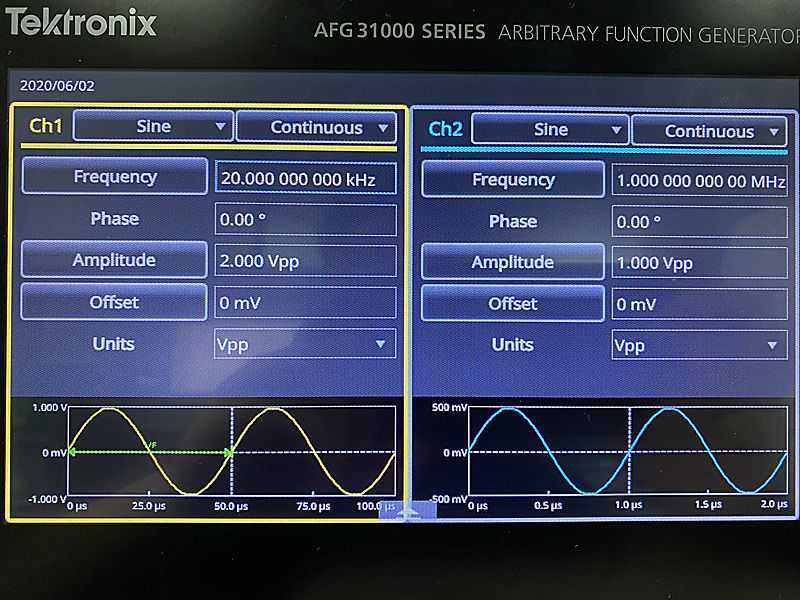

1、信號發生器施加在AOM上的調制信號：

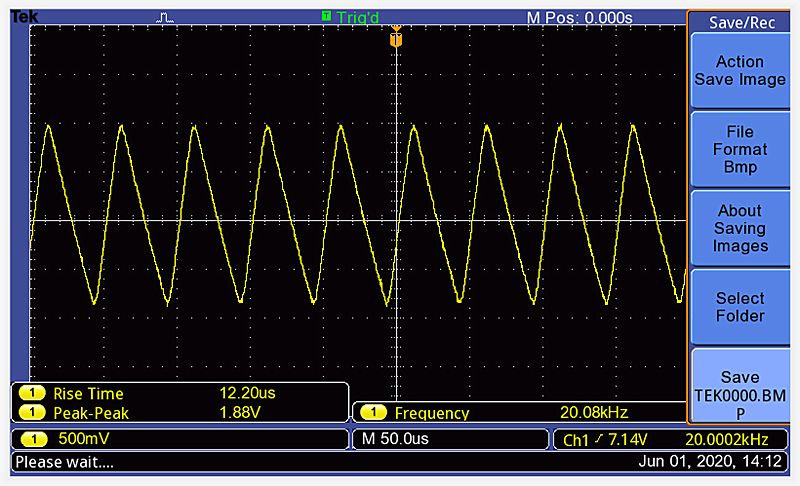

2、示波器顯示探測器輸出的電壓信號：

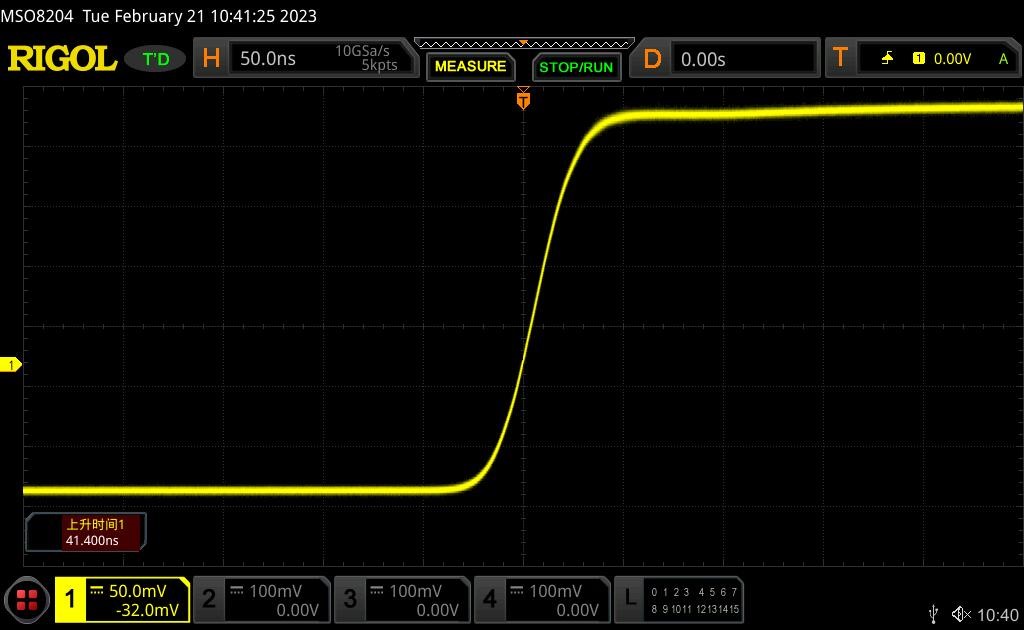

調制測試:

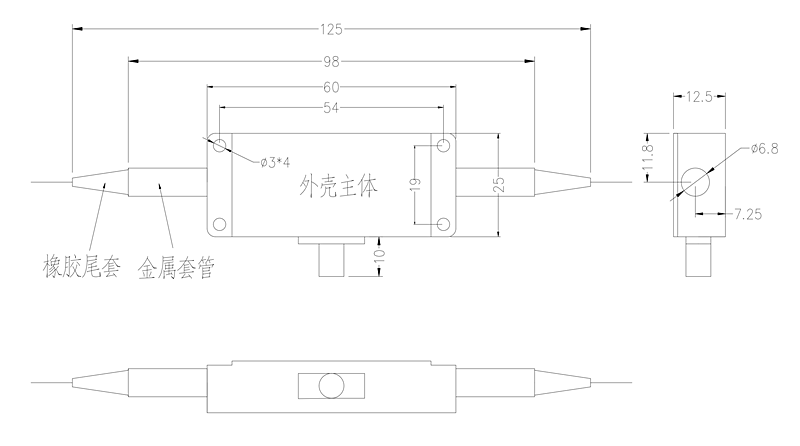

A: AOM的尺寸

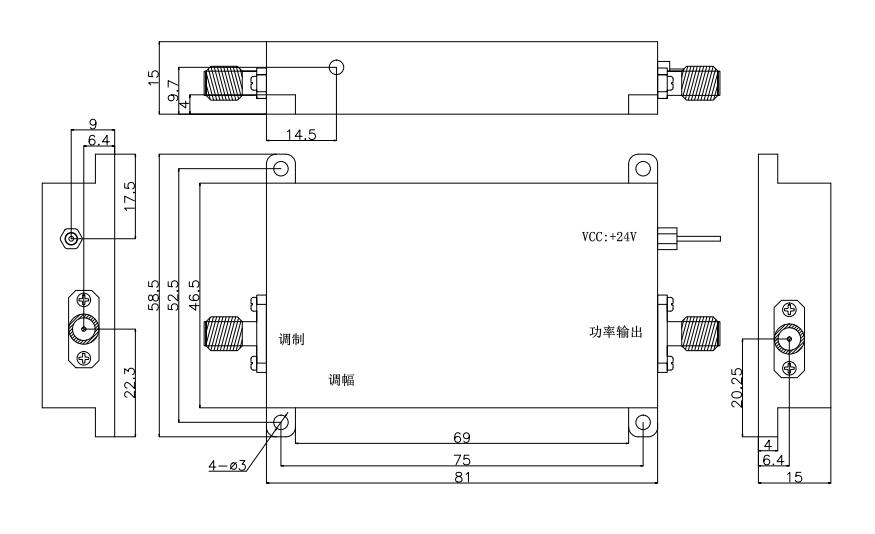

B,驅動器尺寸圖：
