DenseLight DL-CLS101B-FP-S1550-LW100是一種帶制冷的1550nm激光器，14引腳蝶形封裝，保偏光纖輸出。它被設計為調制速率高達622Mbps。該激光器基于內置光纖布拉格光柵的外腔激光器，具有非常穩定的激光波長、窄譜線寬和優良的SMSR性能。
產品特點：
應變的InGaAsP/InP MQW增益芯片與內置光纖布拉格光柵相結合
激光波長1550nm
至少10 mW連續工作
Min. SMSR 45dB
Max. 線寬100 kHz
偏振消光比為15dB
內置熱電冷卻器和熱敏電阻
設計為155/622Mbps操作
RoHS合規性
產品應用：
光時域反射儀(OTDR）
光學測量?jī)x器
光學氣體和化學傳感器
多普勒激光雷達
BOTDR
技術參數：(TSLED = 25 ℃)
參數 | 符號 | 測試條件 | Min. | 典型 | Max. | 單位 |
光輸出功率 | PO | CW, I=120mA | 10 |
|
| mW |
閾值電流 | Ith | CW |
| 20 | 30 | mA |
工作電流 | Iop | CW, 10mW |
| 100 | 120 | mA |
工作電壓 | Vop | CW, 10mW |
| 1.5 | 2.0 | V |
斜率效率 |
| CW, 10mW | 0.08 | 0.12 |
| mW/mA |
峰值波長 |
| CW, 10mW | 1548 | 1550 | 1552 | nm |
邊模抑制比 | SMSR | CW, 10mW | 45 |
|
| dB |
偏振消光比 | PER | CW, 10mW | 15 |
|
| dB |
線寬 |
| CW, 10mW |
|
| 100 | kHz |
熱敏電阻 | Rtherm | Ttherm = 25℃ | 9.5 | 10 | 10.5 | k |
jue對Max. 值參數
參數 | 符號 | 條件 | Min. | Max. | 單位 |
反向電壓 | VR | - | - | 2 | V |
正向電流 | IF | - | - | 200 | mA |
正向電壓 | VF | Iop | - | 2.5 | V |
機身溫度 | Tc | Iop | 0 | 60 | C |
LD溫度1 | TLaser | Iop | 0 | 70 | C |
TEC電壓 | VTEC | - | - | 3.0 | V |
TEC電流 | ITEC | - | - | 1.8 | A |
存儲溫度 | Tstg | Unbiased | -40 | 85 | C |
存儲濕度 | - | 5 | 85 | %RH | |
靜電擴散(ESD) | VESD | Human body model | - | 500 | V |
鉛焊溫度 | Stemp | - | - | 260 | C |
鉛焊時間 | Stime | - | - | 10 | sec |

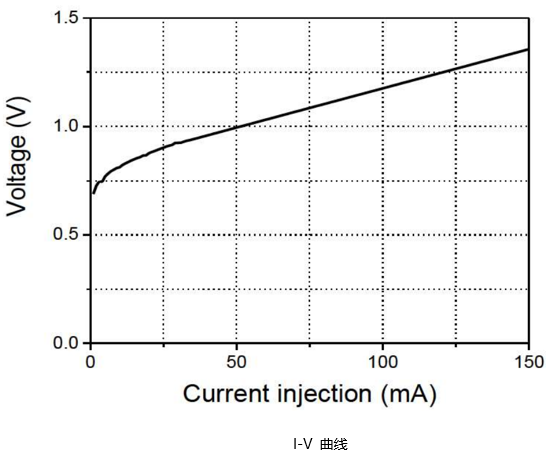

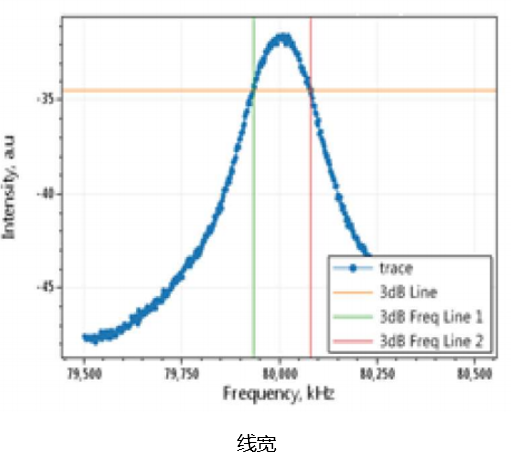

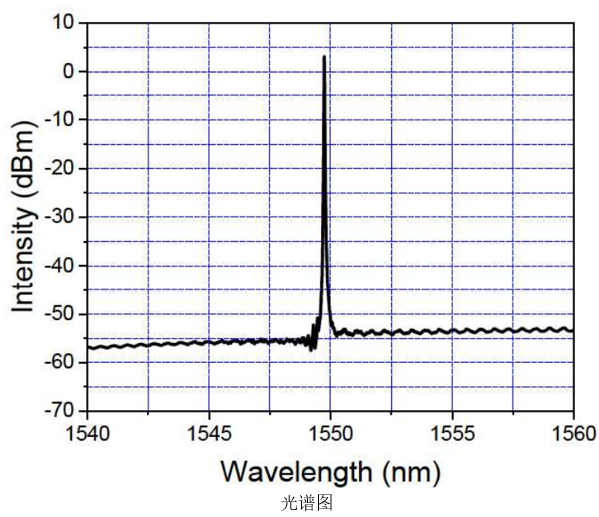

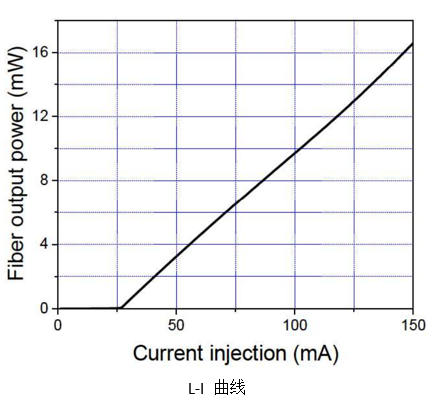

典型的性能曲線圖（操作條件：TSLED=25°C）

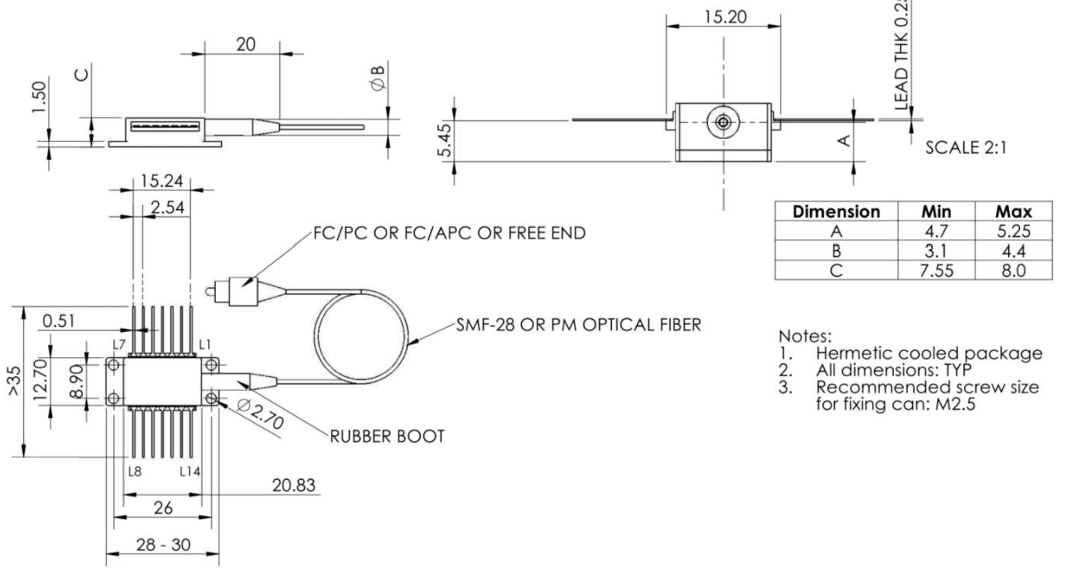

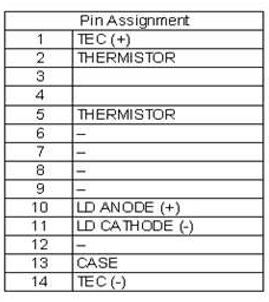

封裝及引腳定義：
參數 | 描述 |
封裝類型 | 14-pin蝶形 |
光纖: | Panda PMF |
MFD | 10.5μm |
包層直徑 | 125μm |
涂層直徑 | 245μm |
尾纖長度 | >1m |
光纖接頭 | FC/APC |
