10 米光進電出氣體吸收池應用于多種氣體光譜分析檢測。氣室的光路結構使用自主技術上認可設計、具有優良光學穩定性的扁波氣室（SlimBoss Gas Cell），輔助與高穩定性的光學封裝結構，主要由氣室腔體、反射鏡、標準光纖接頭、氣體進出口以及防震底座等組成。獨te的懸浮光路設計，具有優異的震動和溫度穩定性，可以在各種復雜的環境中穩定工作，非常適合各種氣體在線實時檢測。具備低系統噪聲，可應用于痕量氣體分析。
● 氣室結構穩定抗震動，抗外部擠壓
● 氣室體積小、結構緊湊、便于攜帶
● 有效光程長
● 輸入均采用標準單模光纖，輸出采用ＰＤ或者光纖形式
● 工業在線控制
● 大氣污染物監測
● 燃煤煙氣排放監控
● 垃圾焚燒排放監控
● 化工園區污染物監測
吸收池參數：
參數 | 技術規格 |
有效光程 | 10m |
波長范圍 | 1500~1700nm |
插入損耗 | ≤2dB |
輸入最大光功率 | 2mW |
光纖類型 | 長飛 易貝超qiang彎曲不敏感光纖 |
輸出類型 | PD |
反射鏡 | 介質膜 |
耐壓范圍 | ≤0.3MPa |
氣體接口 | φ6 直通 |
氣體容積 | 約為 69mL |
外型尺寸 | 見圖 1 |
產品總重 | 約為 450g |
殼體材質 | 6061 |
工作溫度 | -20℃ ~ +70℃ |
存儲溫度 | -40℃ ~ +85℃ |
PD參數：
參數 | 符號 | Min | 典型值 | Max | 單位 |
儲存溫度 | Tstg | -50 | - | + 125 | °C |
工作溫度 | Top | -40 | 25 | 85 | °C |
PD反偏電壓 | VR | 0 | 5 | 20 | V |
線性飽和光功率 | VR=0V | 2 | mW | ||
飽和光功率 | VR=5V | 5 | mW | ||
焊接溫度 | Tsol/t | 260/10 | - | - | °C/s |
波長范圍 | λp | 1200 | - | 1680 | nm |
帶寬 | 68 | - | - | MHZ | |
光敏面 | Φ | 1000 | um | ||
響應度
| Re=1310 | 0.85 | - | - | A/W |
Re=1550 | 0.90 | - | - | A/W | |
暗電流 | ID(Te=+25°C/VR=5V) | - | 0.3 | 1.0 | nA |
電容 | CJ(VR=5V，f=1MHz) | - | 5.0 | 6.0 | pF |

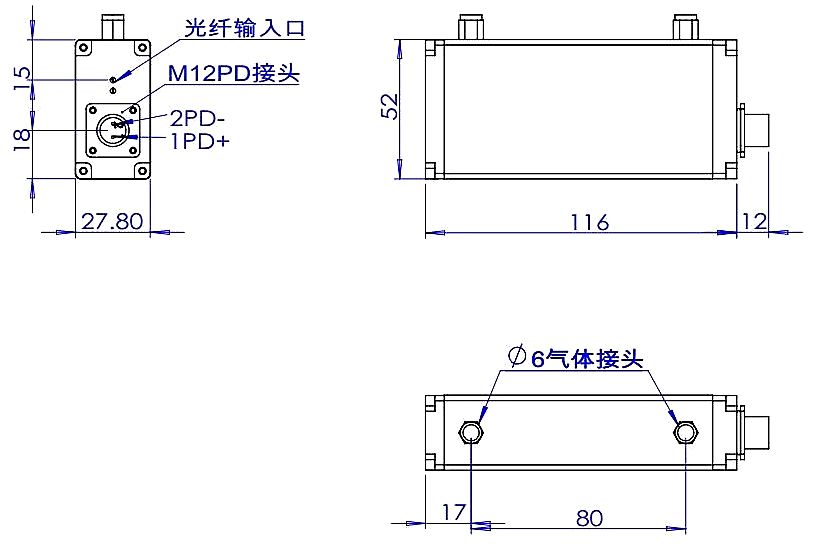

機械尺寸 （單位：mm）
