Redback Systems RS40k緊湊型高分辨率中階梯光柵光譜儀是高分辨率光譜學中的一個階躍變化。交叉分散的階梯形設計將光分為兩個正交維度,這使得單次發射光譜能夠覆蓋430-950nm的光譜范圍。RS40k沒有移動部件,設計優雅,本質穩定。配備冷卻的科學級CMOS探測器,您可以以高靈敏度、快速數據采集和低背景噪聲記錄數據。
寬光譜和高分辨率
階梯式光譜儀使用階梯式光柵和二次交叉色散元件(垂直于階梯式光柵矢量旋轉)的組合,將輸入光高度色散到2D CCD或CMOS陣列上。這種布置允許同時具有寬的光譜覆蓋范圍和高的光譜分辨率。RS40k可以同時記錄VIS-NIR范圍內的光譜,分辨率范圍從430 nm的10 pm到950 nm的30 pm。
背照式CMOS探測器
我們在每個光學接口上都進行了精心的設計選擇,以Max. 限度地提高總光吞吐量,再加上所選的背光科學級CMOS探測器,使RS40k在弱光條件下具有優秀的性能。
我們的精心設計考慮將RS40k定位為不斷增長的量子材料研發領域的強大光譜工具,Redback Systemste別致力于此。
緊湊、堅固、便攜
RS40k的一個關鍵特征是其緊湊性和易于攜帶。RS40k的占地面積相當于一張A4紙,可以在任何光學桌上找到空間。它可以簡單地在光學臺和實驗室之間拾取和移動,因?yàn)樵搯卧峭耆菁{的,所以不需要重新對齊。此外,RS40k提供的旅行箱可以方便地運輸?shù)綄?shí)驗室之外。
本公司還提示RS10k及開發中的RS15k產品
● 大帶寬下的皮米級分辨率
● 冷卻sCMOS探測器
● 低偏振依賴性
● 免授權控制軟件(RedSolve)
● Python API (RedMote)
● 量子源光譜
● 同時進行高分辨率多元素分析
● 等離子體光譜
● 激光光譜分析(例如激光模式的監測)
● 天體光子學
RS40k參數表
1. 光學性能 | |
光譜范圍 | 430-950nm |
解析力 [R=λ/dλ] | 44,000 - 32,000(430-950nm) |
波長穩定性 | <5 pm/°C |
波長精度 | <20 pm |
光纖輸入 | SMF FC/PC |
探測器 | BSI sCMOS cooled |
照射時間 | 0.001-20 s |
暗電流 (1) | 0.2 e-/pixel/s |
讀取噪聲 | 1.0 e-/pixel (rms) |
數據采集 (2) | up to 10 Hz |
2. 機電 | |
重量 | 8.7 kg (18.1 lbs) |
尺寸 (L/W/H) | 29.2 x 32 x 10.5 cm (11.5 x 12.6 x 4.1 inch) |
電源 | 24 V or USB-C |
數據接口 | USB 3.1 Gen 1 |
3. 操作 | |
溫度范圍 | 15-30 °C |
濕度范圍 | 10-80 % |
(1)在 -25°C 傳感器溫度下。
(2) Max. 數據采集僅適用于 USB 3.0 電纜。
曲線

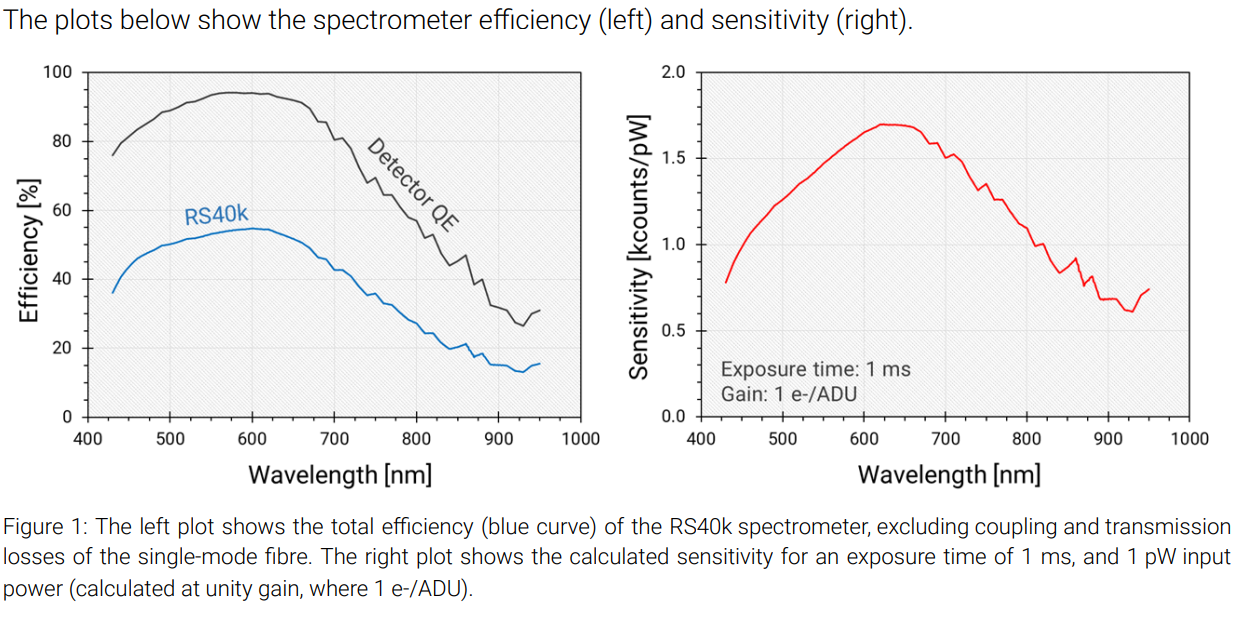

下圖顯示了光譜儀效率(左)和靈敏度(右)
圖 1:左圖顯示了 RS40k 光譜儀的總效率(藍色曲線),不包括單模光纖的耦合和傳輸損耗。
右圖顯示了 1 ms 曝光時間和 1 pW 輸入功率(按單位增益計算,其中 1 e-/ADU)計算出的靈敏度。
產品包含內容
● Pelican 1520 存儲箱中的 RS40k 光譜儀
● S-405XP 和 780HP SMF,帶 FC/PC 至 FC/APC 連接器
● USB 3.0 電纜(2 m)
● 24V電源和IEC電纜
● 帶有校準文件、RedSolve 和驅動程序的 USB 閃存驅動器
