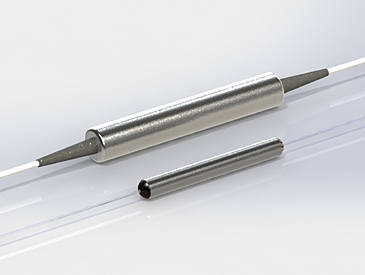

偏振分束器（PBS/PBC）用于將兩束正交偏振光耦合入一根光纖中或?qū)⒑痪€偏振光的單一輸出分別耦合到兩個光纖輸出中,也可以反向應用將兩束從保偏光纖分支輸入的正交偏振光束耦合到一根單模輸出光纖中，可用于泵浦激光器的功率合束，提高光纖激光器的功率。此兩種器件的一個重要用途是用于偏振復用和解復用技術中增加光系統容量。
參數 | 單位 | 數值 | |
Grade | - | Grade P | Grade A |
中心波長 | nm | 980 | |
工作波長范圍 | nm | ±20 | |
Typ.插入損耗 | dB | 0.65 | 0.75 |
Max. 插入損耗 | dB | 0.8 | 0.9 |
Min. 回波損耗 | dB | 50 | |
Min. 消光比（僅適用于分束器） | dB | 22 | 20 |
Min. 方向系數 | dB | 50 | |
Max. 光功率(CW) | mW | 500(Total) | |
Max. 張力 | N | 5 | |
光纖類型 | - | PM Panda Fiber on Port 1 & 2 | |
工作溫度 | ℃ | -5 to +70 | |
儲存溫度 | ℃ | -40 to +85 | |
以上規格適用于不帶連接器的設備。
*對于帶連接器的設備，IL將提高0.3dB，RL將降低5dB，ER將降低2dB。
*PM光纖和連接器鍵與慢軸對齊。
*該材料必須符合RoHS標準。

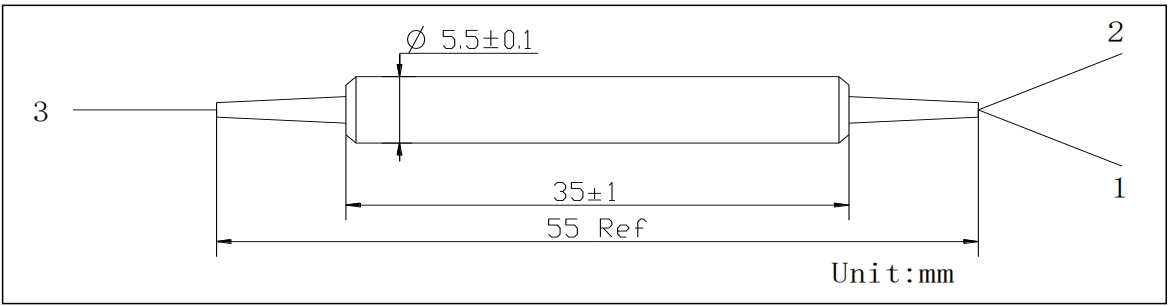

封裝尺寸
型號信息
PBC-①-②-③-④④④-⑤⑤⑤-⑥-⑦-⑧-⑨
PBS-①-②-③-④④④-⑤⑤⑤-⑥-⑦-⑧-⑨
①: Wavelength
980 - 980nm
S - Specify
②: Grade
P - Premium
A - A Grade
③: Port
1 - 1x2
④④④: Connector Type on Port 1, 2 &3
1A - FC/UPC
2A - FC/APC
3D - SC/UPC
4D - SC/APC
N - None
S - Specify
⑤⑤⑤: Fiber Jacket on Port 1, 2 &3
B - Bare Fiber
C - 900um Red Loose Tube
F - 900um White Loose Tube
SS - Specify
⑥: Fiber Type
03A - Port 1, 2&3: PM980
11A - Port 1&2: PM980, Port 3: HI 1060 Fiber
S - Specify
⑦: Axis Alignment on Port 3
2 - PM Panda Fiber, Slow Axis align 45°to Port 1
3 - PM Panda Fiber, Slow Axis align to Port 1
4 - All ports are HI1060
5 - PM Fiber, Fast Axis Align to Port 1
6 - PM Fiber, Slow Axis Align to Port 1 and Fast Axis Align to Port 2
S - Specify
⑧: Fiber Length
1 - 1m
S - Specify
⑨: Package Type
01 - ?5.5×35
