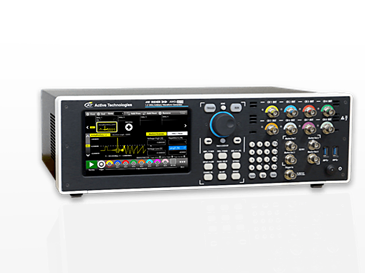

ARB Rider AWG-4000 系列是 Active Technologies 推出的一組功能強大的 2、4 和 8 通道任意函數發生器 (AFG) 和任意波形發生器 (AWG)。AWG-4000 提供高達 24伏峰值 的輸出范圍和高達 1024 Msample 的內存深度,使該系列成為汽車、航空航天和國防、大物理和半導體測試應用的理想選擇。
每臺設備最多 8 個模擬通道和最多 32 條數字線路(TTL 或 LVDS 標準),允許用戶創建混合信號生成設置來生成模擬和數字刺激。AWG-4000 是多通道任意波形發生器的理想選擇。

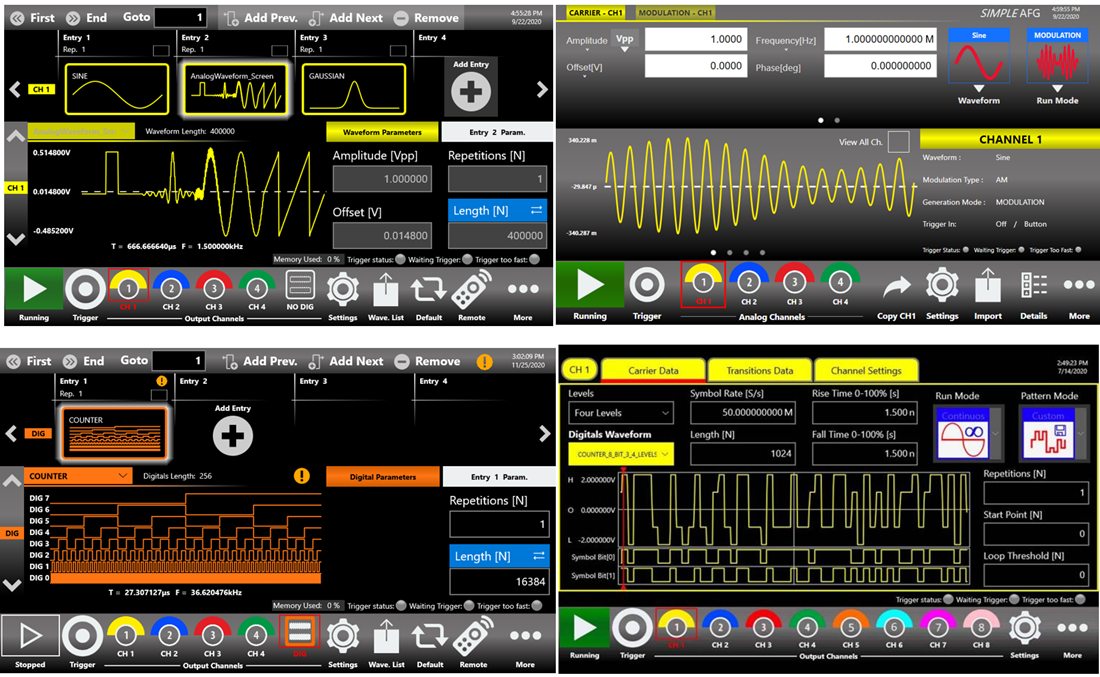

四合一儀器
AWG-4000 系列儀器是多功能信號發生器,將四種功能集成到一臺儀器中,包括函數發生器、任意波形發生器、數字模式發生器和串行數據模式發生器。
這四種不同的功能通過采用兩種不同的技術擴展了硬件靈活性:AFG 模式下的改進型 DDS 和 AWG 模式下的可變時鐘、真任意技術。
AFG 模式允許用戶在不發生故障的情況下即時更改所有參數,同時保留波形形狀,并即時創建/生成波形。
AWG 模式允許用戶創建模擬和數字模式的復雜波形,將它們插入序列中,應用循環、跳轉和條件分支。
串行數據模式旨在生成二進制信息流。憑借多達 8 個數據流通道、內置 PRBS 序列、調制功能、轉換整形以及強大模擬前端的靈活性,SPG 是應對很有挑戰性應用的優秀工具。
● 每條通道上高達 1024 M 點的波形內存
● 16384 個序列器條目
● 模擬和數字信號完全同步
● 串行數據模式生成
型號 | AWG-4012 |
模擬通道 | 2 |
數字頻道 | 8 (可選) |
采樣率 | 1 Sa/s 至 1.2 GSa/s |
記錄的長度 | 2 至 1024 Mpts |
垂直分辨率 | 16 位 |
Max. 頻率 | 300 MHZ |
Max. 輸出電壓 | 6伏峰值 - 12伏峰值(可選) |
輸出電壓窗口 | 24伏峰值 |
型號 | AWG-4014 |
模擬通道 | 4 |
數字頻道 | 8 或 16 (可選) |
采樣率 | 1 Sa/s 至 1.2 GSa/s |
記錄的長度 | 2 至 1024 Mpts |
垂直分辨率 | 16 位 |
Max. 頻率 | 300 MHZ |
Max. 輸出電壓 | 6伏峰值 - 12伏峰值(可選) |
輸出電壓窗口 | 24伏峰值 |
型號 | AWG-4018 |
模擬通道 | 8 |
數字頻道 | 8, 16 或 32 (可選) |
采樣率 | 1 Sa/s 至 1.2 GSa/s |
記錄的長度 | 2 至 1024 Mpts |
垂直分辨率 | 16 位 |
Max. 頻率 | 300 MHZ |
Max. 輸出電壓 | 6伏峰值 - 12伏峰值(可選) |
輸出電壓窗口 | 24伏峰值 |
航空航天與國防

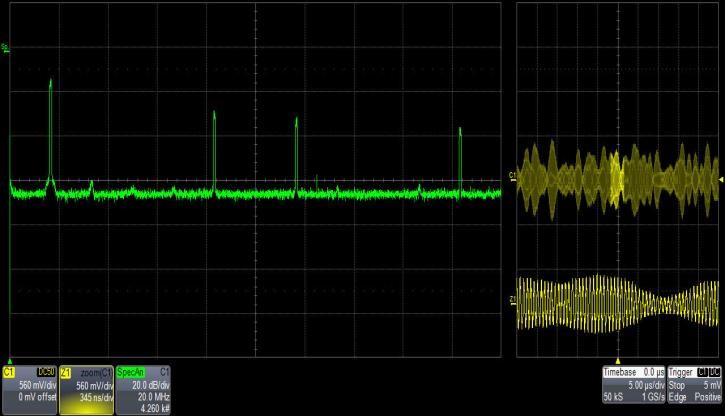

由雷達或聲納系統驅動的電子戰信號與 AWG-4000 系列發生器優秀匹配。AWG-4000 系列 AWG 可用于無線電應用的數字調制系統或其他 I/Q 信號調制。此外,還可以輕松生成脈沖,用于脈沖電子束或 X 射線源、閃光 X 射線照相術、照明脈沖模擬器、高功率微波調制器等應用。
亮點

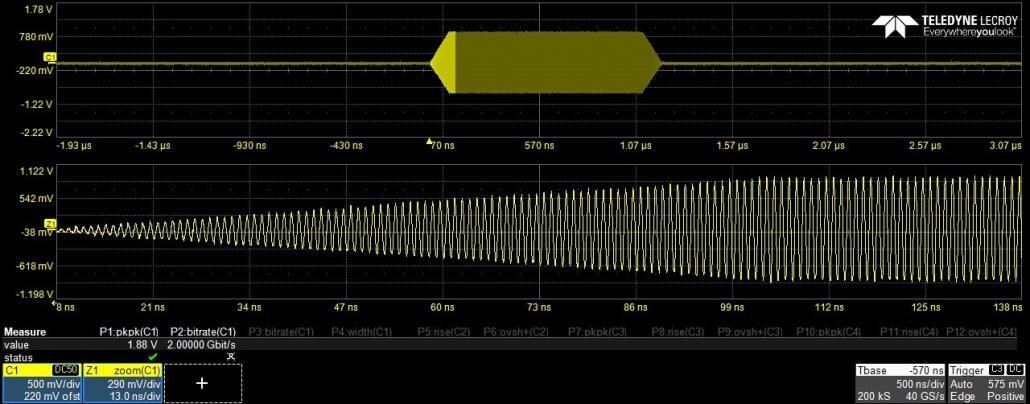

● 生成具有出色雜散性能的雷達測試信號
● 使用多達 16384 個序列器條目和高級序列器條件/無條件跳轉創建電子戰復雜場景
● 高達 12伏峰值 到 50 歐姆脈沖幅度,具有 ± 2.5V 硬件偏移
● 快速上升時間脈沖:高達 900 ps 的上升/下降時間
汽車、物聯網和工業 4.0
如今的汽車包含大量高度復雜的電子控制單元 (ECU),其中的電子元件非常敏感。16 位垂直分辨率與高采樣率和 12伏峰值(高阻抗負載下為 24 伏峰值)輸出幅度范圍相結合,使 AWG-4000 系列儀器成為成功應對汽車新測試挑戰的不可少的工具。
無線技術正在推動下一次工業革命,將生產力和效率提升到新的水平。制造業正變得更加智能、靈活和動態。因此,無線連接對業務和任務更加關鍵,對可靠性、延遲和安全性的要求非常嚴格。
在這些場景下,AWG-4000 系列波形發生器讓您能夠模擬復雜的 RF I/Q 調制,以便在無線設備上進行模擬和測試,或者在工業 4.0 應用的物聯網上工作。
亮點
● CAN、CAN-FD、LIN、Flexray、SENT 仿真和故障排除
● 100BASE-T1、1000BASE-T1、BroadR-Reach 仿真和抗干擾信號和噪聲
● 用于低壓機動車的電氣和電子元件的電源完整性測試
● 傳感器信號生成:理想信號的仿真或使用高清示波器采集后生成真實shi界信號。
● 用于 MOSFET 特性分析和優化的 MOSFET 柵極驅動幅度信號仿真

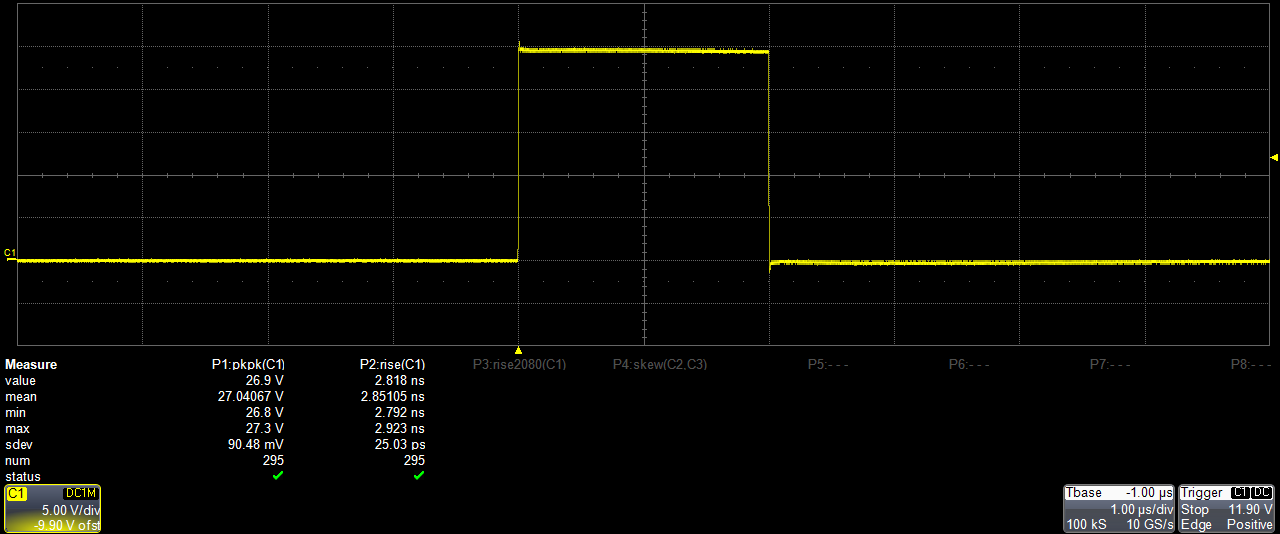

● 高達 24 V 的電氣標準仿真

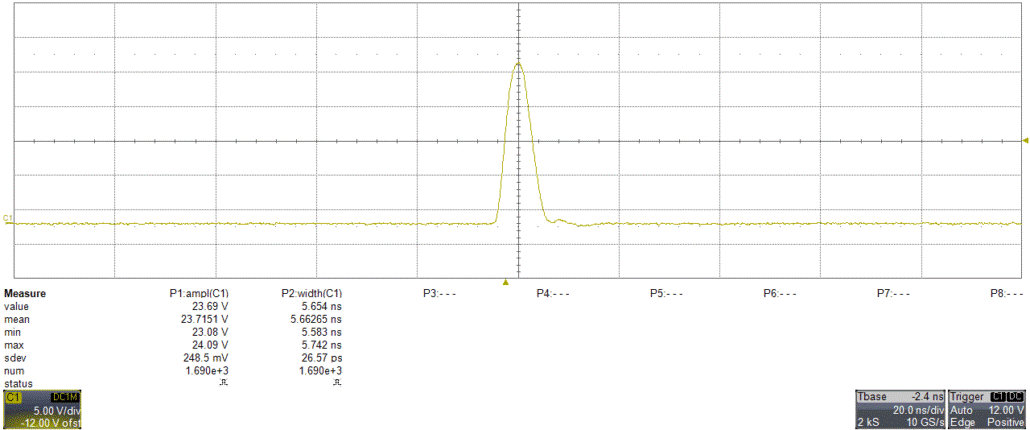

● MEMS 傳感器測試:高達 24 V – 2.5ns 上升和下降時間
半導體測試和研究中心
研究需要以準確、詳細和可重復的控制方式模擬信號,增加幅度和時間變化缺陷。物理、電子、化學、力學和其他領域可以從超直觀的用戶界面和硬件靈活性中受益。
您的測試中很有挑戰性的設置可以在幾分鐘內解決。
當今的 IC、組件、電子電路和傳感器需要高度可靠,擴大許多變量的操作范圍。
模擬包含噪聲或失真的復雜信號可能成為提供合規性組件測試以幫助半導體工程師的好的方式。
亮點
● 時鐘生成,用于組件超頻行為和操作范圍限制以及壓力測試
● 使用低阻抗功能(5 Ω 輸出阻抗)對 IC 進行上電序列
● 模擬添加噪聲和已知調制失真的信號源
● 量子計算
● 調制和驅動激光二極管,并生成詳細的波形
● 生成/回放先前使用示波器獲取并導入 AWG-4000 系列發生器的真實信號
● 在幾秒鐘內設置雙脈沖測試,以測量開關參數并評估 MOSFET 和 IGBT 功率器件的動態行為
● 使用 SPG 選項模擬長 PRBS 序列
● 使用 SPG 選項生成多級和多邊沿脈沖長波形
多儀器同步
您可以同步最多 4 個單元,以構建一個由 32 個模擬通道和 128 個數字通道組成的系統,該系統與 True-Arb 軟件完全同步和集成。
亮點
● 同步最多 4 個單元:32 個模擬通道和 128 個數字通道
● 通過 True-Arb 軟件輕松使用多儀器控制
● 滿足需要大量通道的現代應用
● 具有多個量子比特的量子計算系統
