時間延遲積分(TDI)原理:這是一種基于累積曝光概念的讀出模式,攝像機同步將電荷從一行轉移到下一行,速度與物體在檢測器下方的運動速度相同,從而實現對同一物體的多次曝光積累。為高靈敏度時間延遲積分模式(TDI),低光成像的新標準,NüVü? TDI攝像機優化用于要求苛刻的掃描應用。
● 行速高達103 kHz
● 分辨率:4096 (H) x 128 (V) 像素
● 平均讀出噪聲低于65電子
mROI
用戶可以選擇在不使用整個EMCCD探測器區域的情況下,設置多個較小的探測器區域來更快地完成同一任務。
選擇特定的興趣區域(ROI)或多個興趣區域(mROI)是一種折衷方法,可以提高幀率,但會犧牲視場大小。ROI與像素合并(binning)存在相同的限制,即速度提升發生在較小的垂直區域,但受限于水平像素速率。
圖1 使用TDI讀出模式成像“NüVü”一詞的示例。當單詞在探測器上方移動時,信號的強度逐漸增加。

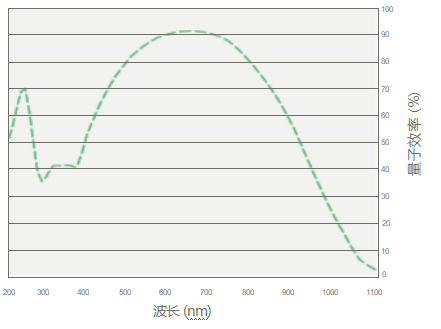

典型光譜響應
圖2 典型的光譜響應,作為波長函數,由探測器制造商規定
簡易集成與質量優先
Nüvü Camēras 提供z高標準的技術,配備緊湊的熱電冷卻相機。HNü 核心技術最初為太空探索設計,在這個領域中,先進的儀器需求推動了創新。現在,HNü 已經過優化,廣泛應用于各種領域,用戶友好的設計為在購買、設置、發現和使用之間提供了高效的橋梁。
所有部件均符合高真空要求,并在 Class 10,000 潔凈室內密封所有金屬,以確保相機在無需維護的情況下?lián)碛凶铋L的使用壽命。Nüvü Camēras 使用至少 λ/10 質量的窗口,這是確保圖像質量的關鍵。
如有需求,提供咨詢服務。

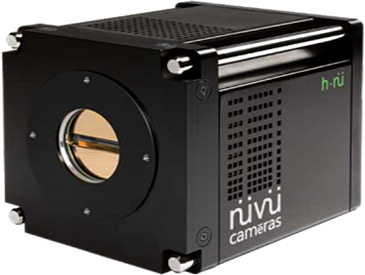

h.n·u· 1024
參數 | 規格 |
線速 | 103 kHz |
TDI 轉移方向 | 單向 |
接口 | Camera Link Extended Full |
分辨率 | 4096 x 128 像素 |
數據速率 | 每個輸出 30 MHz |
像素尺寸 | 12 x 12 μm |
數據格式 | 14 位 |
輸出 | 16 |
尺寸(高 x 寬 x 深) | 155.6 x 155.6 x 177.8 mm |
質量 | 5 kg |
工作溫度 | 0oC 至 30oC |
電源供應 | 100-240 V,50-60 Hz,Max. 3 A |
量子效率 | 請參見光譜圖(圖2) |
傳感器類型 | 背面薄化 |
有效面積 | 49.152 mm x 1.52 mm |
讀出模式 | 常規 |
TDI 線速控制 | 內部或外部 |
滿阱容量1 | 70k 電子 |
讀出噪聲1 | 65 電子 |
像素合并 | 垂直,1 至全合并 |
圖像處理 | 無 |
傳感器冷卻 | 熱電,低于零°C |
暗電流1 | <130 ē/像素/秒 @ 0oC |
1 典型值,這些數字可能會因CCD探測器而有所不同。

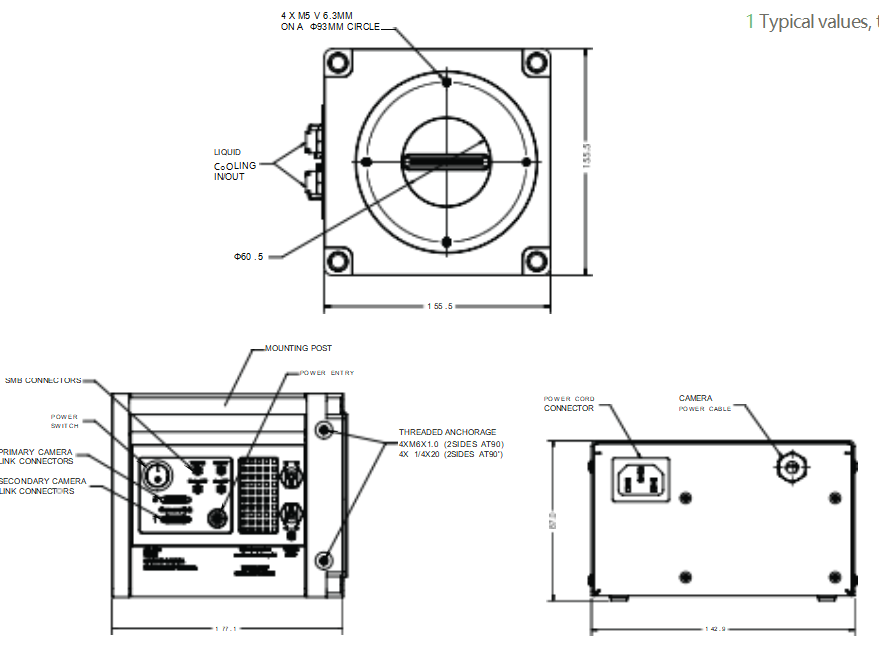

技術圖紙
