筱曉上海光子的超窄帶寬可調-可調諧光纖濾波器是一款超窄3dB帶寬0.03nm（30pm）-3nm可調范圍的C+L波段可調諧光纖濾波器，邊緣衰減（滾降）高達1500dB/nm，具有非常完quan的Flat-top濾波譜型。標準中心波長可調范圍1525nm-1610nm，可選：1515nm-1630nm
特點
· 超銳利濾波：1500dB/nm
· 極窄線寬：30pm (3.7GHz)
· 彈性化配置：帶寬和中心波長可調
· 遠程控制和功率監控（CVF-300CL)
濾波特性

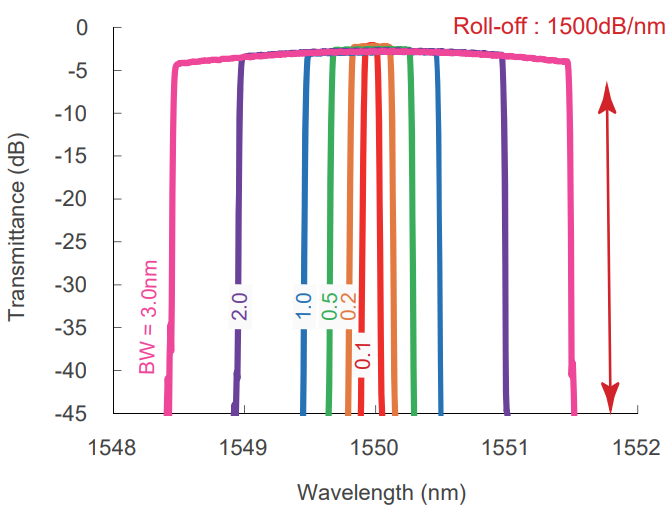

斜率
CVF-300CL / BVF-300CL 系列光纖濾波器具有 1500dB/nm(12dB/GHz) 的超銳滾降，而不會影響帶寬和 波長調諧的靈活性。 DWDM 信道選擇和去除 ASE 噪聲 的理想選擇。

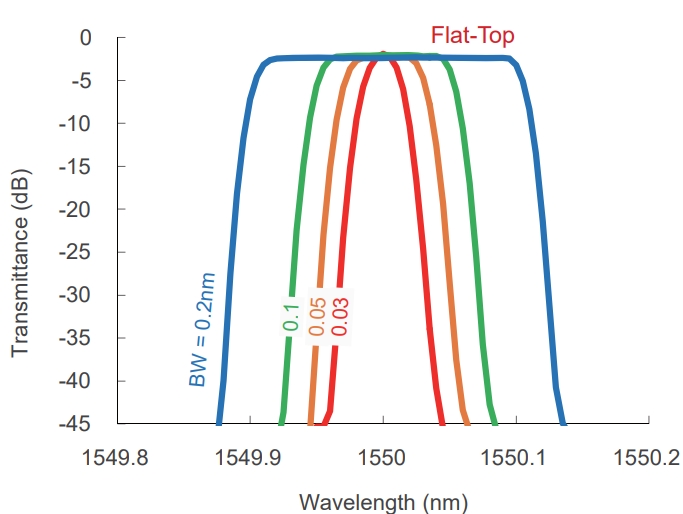

平頂濾波曲線
CVF-300CL / BVF-300CL 系列光纖濾波器 3dB 帶寬最窄 處為 30pm (3.7GHz)，并且還可以連續調諧至 3nm (370GHz)。 通過與標準具組合，也可以過濾<1GHz 的 光頻梳狀線。
可調諧光纖濾波器 | CVF-300CL | BVF-300CL | |||||
最小值 | 典型值 | 最大值 | 最小值 | 典型值 | 最大值 | 單位 | |
3dB帶寬可調范圍 波長 3dB帶寬可調范圍 頻率 | 0.03 3.7 | 3 370 | 0.03 3.7 | 3 370 | nm GHz | ||
濾波邊緣滾降 1 | 1000 | 1500 | 1000 | 1500 | dB/nm | ||
中心波長可調范圍 標準 中心波長可調范圍 可選2 | 1525 1515 | 1610 1630 | 1525 1515 | 1610 1630 | nm nm | ||
波長精度 | <±0.05 | ? | nm | ||||
波長重復性 | <±0.01 | ? | nm | ||||
插入損耗3 (3dB帶寬>0.1nm) 插入損耗 (3dB帶寬=0.03nm) | 4.5 5.5 | 6.5 8 | 4.5 5.5 | 5.5 7 | dB dB | ||
回波損耗 | 40 | 45 | 40 | 45 | dB | ||
輸出帶外抑制 | 40 | 50 | 40 | 50 | dB | ||
偏振相關損耗 (SMF 版本) | 0.2 | 0.2 | dB | ||||
最大輸入功率? | 500 | 500 | mW | ||||
光纖類型 | SMF/PMF | SMF/PMF | - | ||||
光纖連接器 | FC or SC, SPC or APC | ||||||
高級功能 | CVF-300CL峰值搜索，內置功率計 | BVF-300CL 無 | |||||
程控接口 | USB, GPIB | 無 | |||||
電源 | AC 100-240 (50 / 60 Hz) | 無 | |||||
尺寸 (WxHxD)? | 236x88x405 | 236x88x380? | mm | ||||
產品重量 | 9 | 7 | kg | ||||
1. 濾波邊緣滾降：-3dB 帶寬點至-40dB 帶寬點校準。
2. 在 1515-1525 nm 和 1610-1630 nm 的波長范圍內，規格如最大插入損耗，最小值 3 dB 帶寬、滾降等可能與上面指Ding的值不同。
3. 插入損耗不含連接器，加上連接器損壞可能增加＜0.5dB。
4. 保偏版本中最大輸入功率為 300mW（確保線性偏振對齊慢軸，避免損壞）。
5. 產品尺寸不含凸起部分。
6. 對于 CE 版本，外殼尺寸為 236 x 88 x 405mm。
以上規格均在環境溫度 25 +/- 1 ℃ 下得到保證。 對于 CVF-300CL，請留出足夠的預熱時間以確保穩定運行。 上述規格如有更改，恕不另行通知。
可選項/可定制選項：
手動版本可選 1000nm 波段及 1300nm 波段。
雙通道光纖濾波器（濾除光譜中的 2 個波長，僅適用于手動版本。）
型號說明：
系列 | 300CL | 光纖類型 | 連接器類型 |
BVF=手動版本 | 300CL=標準 C+L 波段 | SM=標準單模光纖 | FS=FC/SPC |
| CVF=電控可編程版本 | PM=保偏光纖 | FA=FC/APC | |
| - | 其他=0 |
CVF=電控可編程版本 PM=保偏光纖 FA=FC/APC
BVF-300CL-SM-FA（其他可選） ： 臺式電控可編程超窄帶寬可調-可調諧光纖濾波器，單模尾纖，F(xiàn)C/APC連接器
BVF-300CL-PM-FA（其他可選） ： 臺式電控可編程超窄帶寬可調-可調諧光纖濾波器，保偏尾纖，F(xiàn)C/APC連接器
CVF-300CL-SM-FA（其他可選） ： 臺式手動超窄帶寬可調-可調諧光纖濾波器，單模尾纖，F(xiàn)C/APC連接器
CVF-300CL-PM-FA（其他可選） ： 臺式手動超窄帶寬可調-可調諧光纖濾波器，保偏尾纖，F(xiàn)C/APC連接器
CVF-220系列： C+L波段，電控可編程帶寬可調-可調諧光纖濾波器，3dB帶寬：0.1nm-15nm可調，2W標準功率
BVF-220系列： C+L波段，手動帶寬可調-可調諧光纖濾波器，3dB帶寬：0.1nm-15nm可調，2W標準功率
CFF-200系列： 中心波長可調范圍：1525nm-1610nm；3dB帶寬固定：0.2nm-15nm可定制
TFF系列： 中心波長波段可選：1060nm波段/1310nm波段/1550nm波段；3dB帶寬固定：1nm，3nm可選
