PLD-CW-2000H-ZIF 是一款恒流激光二極管驅動器，用于為需要高精度、低紋波恒流調節的 10/14 引腳蝶形激光二極管模塊供電。
驅動器電路由一個 5 V直流電源供電。驅動器為雙向比例積分微分（PID）熱電冷卻器控制器（TEC）供電，電流為 4A，電壓為 4V。TEC 的Max. 電流由用戶調節。
PLD-CW-2000H-ZIF 的主要參數（輸出電流、溫度設定、Max. TEC 電流、監控光電二極管信號）由計算機接口控制。圖形用戶界面可控制通過 CAN/USB 集線器連接的多個驅動器。
驅動器支持通過外部模擬 0...5V 和 TTL 信號對驅動電流進行全幅調制。
驅動器配有專用的推入式連接器，可方便地將蝶形激光二極管直接連接到驅動器板上，并配有大型散熱器，可穩定散熱。

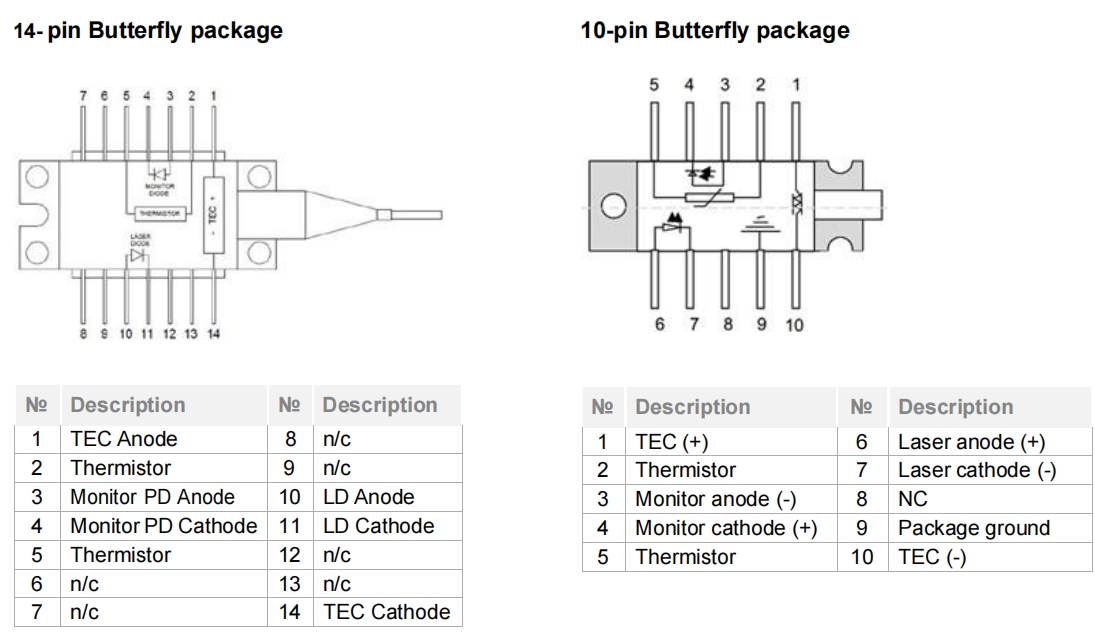

專為 10/14 引腳蝶形激光二極管設計
高精度恒流模式
輸出電流高達 2000 mA
高電流穩定性：0.01 mA
控制接口 USB、RS-232、CAN
兼容 LabView
Python 庫
模擬和數字全電流幅度調制
光學功率穩定模式
內置 TEC 控制器
調節Max. TEC 電流
高精度溫度穩定性：0.01 度
5 伏直流輸入電源
由散熱器完成
尺寸小巧 100 mm x 85 mm x 31 mm
參數 | Min. 值 | 典型值 | Max. 值 | 單位 |
輸入 | ||||
電壓 | 4.8 | 5.0 | 5.2 | VDC |
電流 | - | - | 3 | A |
輸出 | ||||
電流 | - | - | 2000 | mA |
電流調節步長 | - | 0.01 | - | mA |
電流紋波幅度 | - | - | 0.1 | % |
電流穩定性 | - | - | 0.1 | % |
電流設定精度 | - | - | 1 | % |
兼容電壓 (Compliance Voltage ) | 1 | - | 3 | V |
TEC電流設置范圍 | -4 | - | +4 | A |
TEC電壓 | 1 | 4 | V | |
TEC溫度設置 | 5 | 25 | 50 | ?C |
TEC溫度步長 | - | 0.01 | - | ?C |
TEC溫度精度 | - | - | 0.1 | % |
模式 | ||||
觸發輸入電壓 | 3.3 | - | 5 | V |
觸發輸入阻抗 | - | 500 | - | ? |
觸發脈沖頻率 | - | - | 3 | kHz |
觸發脈沖寬度 | 150 | - | - | μS |
電流上升時間 | 100 | - | 140 | μS |
電流下降時間 | 80 | - | 160 | μS |
模擬輸入電壓 | 0 | - | 5 | V |
模擬輸入阻抗 | - | 400 | - | ? |
電流設定點 | - | 400 | - | mA/V |
模擬輸入頻率 | - | - | 3 | kHz |
溫度 | ||||
工作 | +10 | - | +50 | ?C |
儲存 | -20 | - | +70 | ?C |
濕度，非冷凝狀態 | - | - | 95 | % |
連接 | ||||
電源 | 2 mm / 5.5 mm Jack (PJ- 05AH Cui Devices) | |||
USB | Mini-USB, Type B (1734035-1 TE 連接) | |||
接口連接器 | Terminal block (1-282834-0 TE 連接) | |||
機械裝置 | ||||
尺寸 | 100 mm x 85 mm x 31 mm | |||
重量，不超過 | 200 g | |||

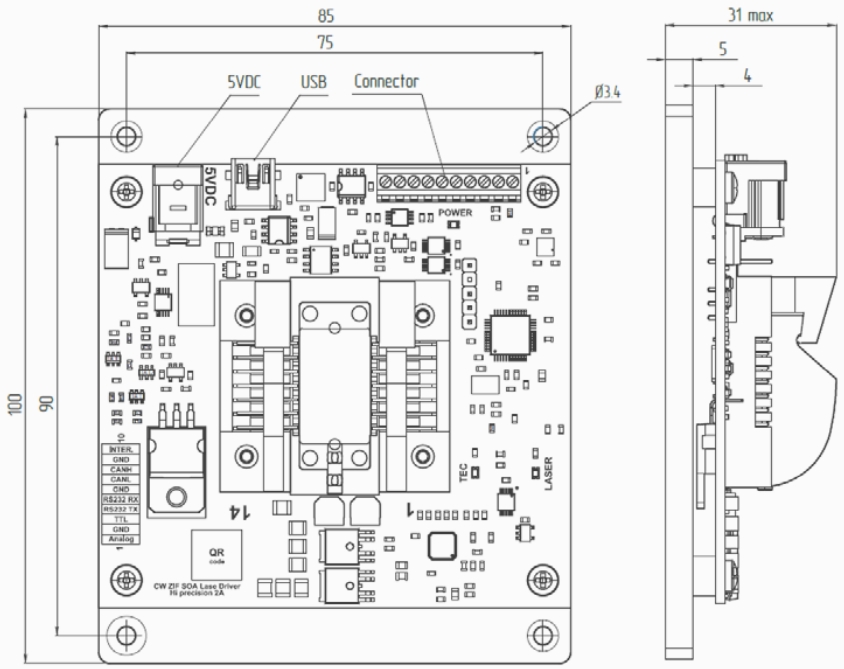

尺寸和連接
接口連接器引腳說明
引腳 | 功能 | 描述 |
1 | ANALOG | 模擬調制輸入。 連接外部模擬電壓或外部正弦信號發生器，以控制輸出電流。0÷5V 模擬輸入對應 0÷2A 輸出電流。電流設定值為 400mA/V。輸入阻抗為 400 Ω。 通過 PC 軟件選擇 "ANALOG"（模擬）模式，然后按下 "ON/OFF"（開/關）按鈕，激活輸出電流并通過模擬輸入進行控制。 外部正弦信號的Max. 頻率為 3 kHz，支持 2A 調制幅度。頻率越高，調制幅度越小。 |
2 | GND
| 設備接地 |
3 | TTL
| 觸發輸入。 連接外部 TTL 信號發生器，用于觸發輸出電流。外部觸發器的振幅必須在 3.3V 至 5V 范圍內。輸入阻抗為 500 Ω。 通過 PC 軟件選擇 "外部 "模式并按下 "ON/OFF "按鈕，激活外部輸入觸發輸出電流。電流振幅由 PC 軟件設置。外部觸發信號的Max. 頻率為 3 kHz。 外部觸發信號的Max. 頻率為 3 kHz |
4 | RS232 TX | RS232 端口傳輸 |
5 | RS232 RX | RS232 端口接收 |
6 | GND | 設備接地 |
7 | CANL | CAN 總線低電平 |
8 | CANH | CAN 總線高電平 |
9 | GND | 設備接地 |
10 | INTERLOC K | 連接至外部聯鎖電路。打開： 設備已鎖定、 閉合：設備工作。通過 1 kΩ 電阻器將內部電壓拉高至 3.3V。使用集電極開路或干接觸。注意： 只有當聯鎖電路關閉時，才能啟動激光發射。 |
電源
建議使用 MEAN WELL GST40A05-P1J 電源。也可使用輸出電壓為 5 V、電流Max. 為 5 A 的其他電源。
典型性能特征

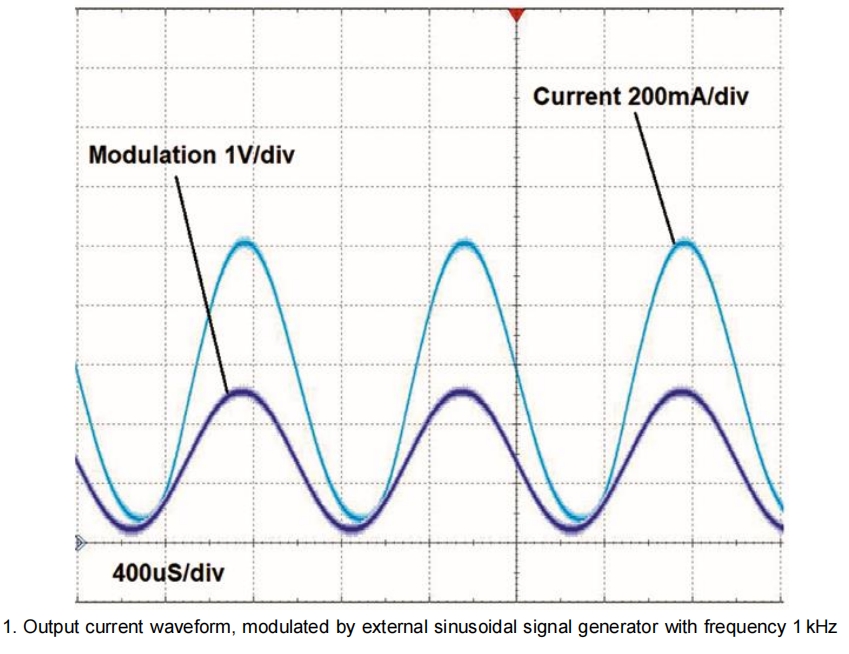

1. 輸出電流波形，由頻率為 1kHz 的外部正弦信號發生器調制。

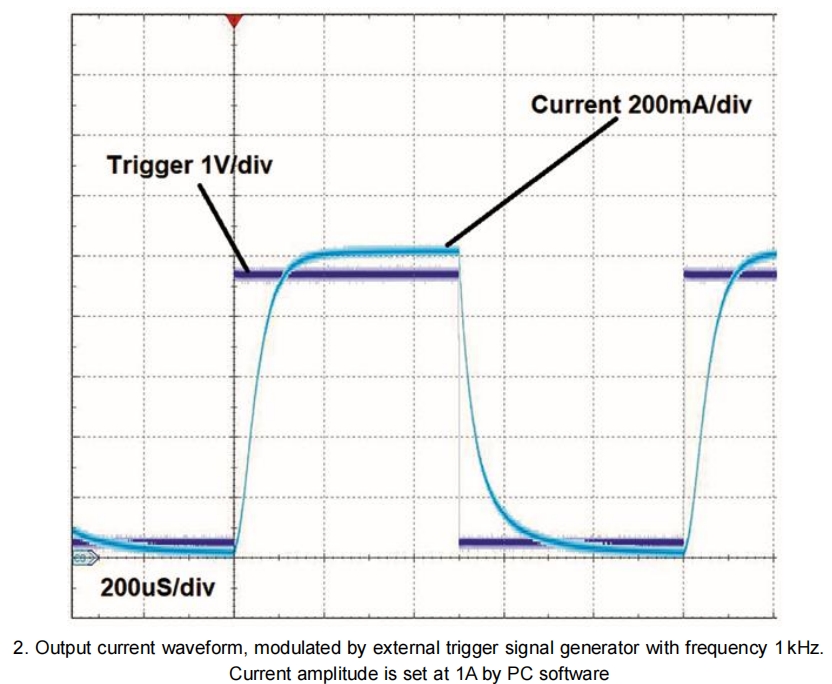

2. 輸出電流波形，由外部觸發信號發生器調制，頻率為 1kHz。電流振幅由 PC 軟件設置為 1A。

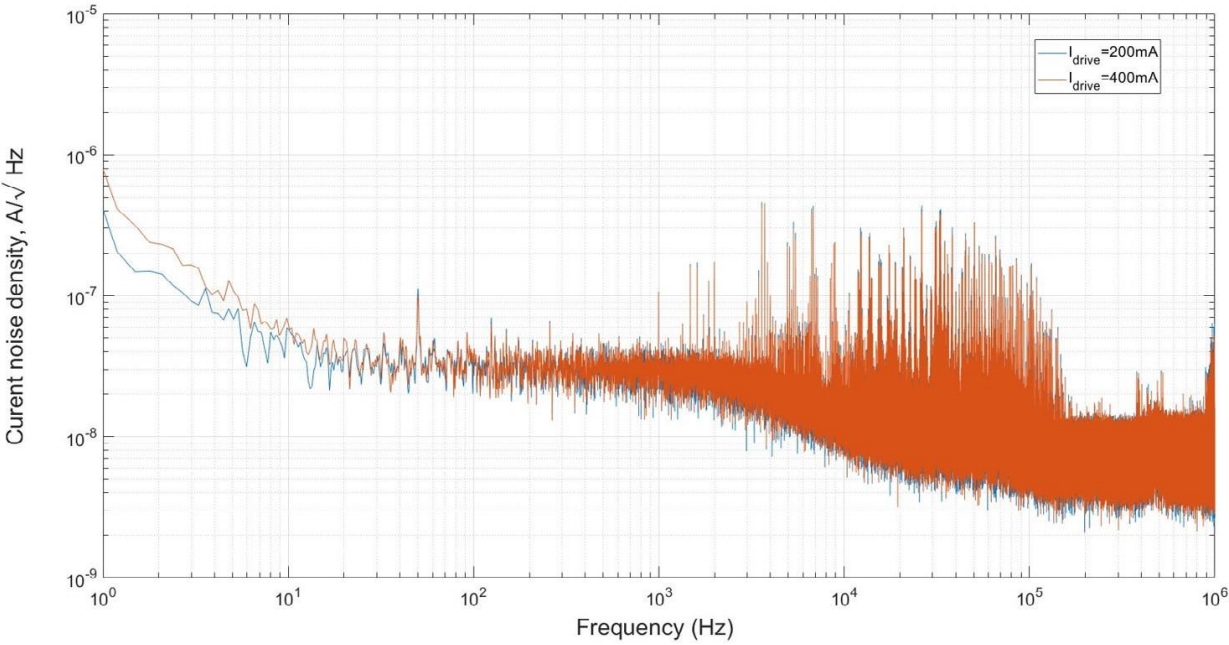

典型噪聲特征
