筱曉光子PDR系列偏振分集接收模塊是針對偏振敏感的光纖傳感應用。該偏振分集接收模塊將本振光與信號光的兩個偏振態進行分別相干，采用兩路高速低噪聲平衡探測器進行分別接收，能夠很好的解決相干偏振態的問題，適用于分布式光纖傳感、激光測風雷達、光學相干層析等應用領域。
產品型號 PDR-100M-A * PDR-200M-A * PDR-350M-A * PDR-800M-A * PDR-1.6G-A*
● 高寬帶
● 高增益
● 低噪聲
● 內置低噪隔離電源
● 光纖傳感
● 激光測風雷達
● 光學相干層析
● 光譜測量
產品型號 | PDR-100M-A | PDR-200M-A | PDR-300M-A | PDR-400M-A | PDR-500M-A | PDR-800M-A | PDR-1G-A | PDR-1.2G-A | PDR-1.5G-A | PDR-2G-A | PDR-2.5G-A | 單位 | |
波長 | 1510~1590（1300±40nm；1060±40nm可選） | nm | |||||||||||
帶寬 | 100M | 200M | 350M | 400M | 500M | 800M | 1G | 1.2G | 1.5G | 2G | 2.5G | Hz | |
探測器響應度 | 0.95 | 0.95 | 0.95 | 0.95 | 0.95 | 0.95 | 0.95 | 0.95 | 0.95 | 0.95 | 0.95 | A/W@1550nm | |
跨阻增益 | 30K | 30K | 30K | 10K | 5K | 30K | 30K | 30K | 30K | 15K | 15K | V/A | |
輸入光 | Local | <5 | <5 | <5 | <5 | <5 | <5 | <5 | <5 | <5 | <5 | <5 | mW |
Signal | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | μW | |
偏振消光比 | 22 | 22 | 22 | 22 | 22 | 22 | 22 | 22 | 22 | 22 | 22 | dB | |
NEP | 5 | 5 | 5 | 7 | 7 | 9 | 9 | 9 | 9 | 9 | 9 | pW/Sqrt(Hz) | |
供電電壓 | 5 | 5 | 5 | 5 | 5 | 12 | 12 | 12 | 12 | 12 | 12 | V | |
供電電流 | 0.4(max) | 0.4(max) | 0.4(max) | 0.4(max) | 0.4(max) | 0.3(max) | 0.3(max) | 0.3(max) | 0.3(max) | 0.3(max) | 0.3(max) | A | |
輸出耦合方式 | AC | AC | AC | AC | AC | AC | AC | AC | AC | AC | AC | ||
接口類型 | 電接口：SMA | 光纖接口：FC/APC | |||||||||||
光纖類型 | Local: PM ; Signal: SM | ||||||||||||
射頻輸出 | SMA | ||||||||||||
外形尺寸 | 120*100*25mm（可選90*80*20mm） | ||||||||||||
相關測試數據

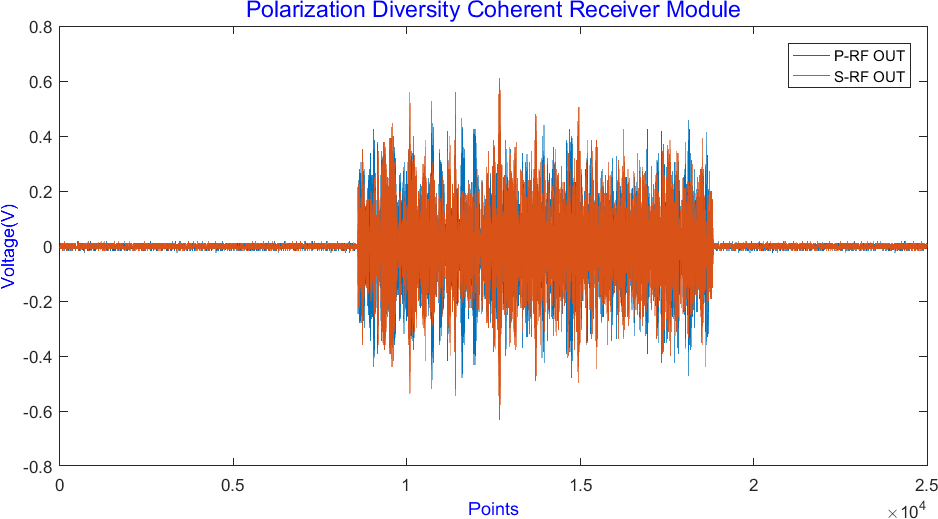

P偏振態和S偏振態相干信號

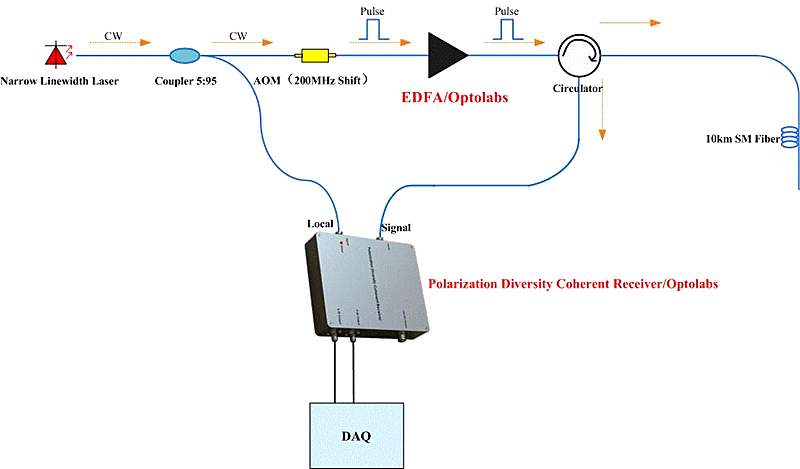

偏振分集相干接收光路圖
