LIEKKI? Er110-4/125 光纖是高摻雜鉺光纖，專為短脈沖光纖激光器而設計。高鉺濃度提供了強大的增益，并縮短了所需的應用長度，以Min. 化非線性效應。這使得該光纖te別適合超短脈沖應用
直接納米顆粒沉積：
行業優秀的纖維沉積工藝
性能：
非常高的鉺摻雜，適用于短應用長度和低非線性
適用于 980nm 和 1480nm 泵浦
提供保偏版本
可靠性：
電信級雙層紫外線固化丙烯酸酯涂層
兼容性：
類似電信的幾何形狀，與標準 SM 光纖具有良好的熔接性
脈沖放大在1550nm范圍
適用于980nm和1480nm泵浦
非常好的溫度穩定性能
采用雙層UV固化丙烯酸酯涂料覆低熔接損耗特性
超短 (fs) 脈沖放大器和激光器
需要低非線性的應用
型號 | LIEKKI? Er110-4/125 | LIEKKI? Er110-4/125-PM | |
參數 | Units | ||
1550 nm下的模場直徑（1） | μm | 6.5 ± 0.5 | 6.5 ± 1.0 |

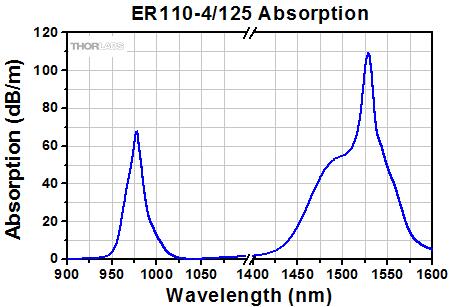

1530 nm處的峰值核心吸收 | dB/m | 110.0 ± 10.0 | 110.0 ± 10.0 |
核心數值孔徑（標稱） | 0.2 | 0.2 | |
截止波長（2） | nm | 890 ± 90 | 890 ± 90 |
雙折射率，≥ | 1E-04 | - | 1.0 |
幾何和機械 | |||
堆芯同心度誤差，≤ | μm | 0.7 | 0.7 |
堆芯橢圓度誤差，≤% | 5.0 | 5.0 | |
包層直徑 | μm | 125 ± 2 | 125 ± 2 |
覆層幾何結構 | Round | Round, PANDA | |
涂覆層直徑 | 245 ± 15 | 245 ± 15 | |
涂層材料 | Dual coated high index acrylate | Dual coated high index acrylate | |
驗證試驗，≥ | kpsi | 100 | 100 |
（1） 近場模式場直徑
（2） 計算值
訂購信息
產品型號：ER110-4/125
截止波長：890：800 - 980nm
纖芯直徑：4: 4um
包層直徑：125: 125um
常見參數問題：
摻鉺光纖
nLIGHT摻鉺光纖的吸收和發射截面是多少？
請聯系nLIGHT光纖代表以接收nLIGHT摻鉺光纖吸收和發射截面的代表性數據。
nLIGHT標準摻鉺光纖的色散是多少？
我們的摻鉺光纖的色散參數敏感地取決于纖芯直徑和纖芯數值孔徑。根據假設標稱芯徑和NA的模擬，可以預期色散參數在以下范圍內：
光纖幾何結構標稱色散[ps/（nm*km）]
Erxxx-4/125-12-18
Erxxx-8/125 10。。。16
*適用于1500 nm至1600 nm的波長范圍
nLIGHT的摻鉺光纖的有效核心面積是多少？
摻鉺光纖的有效纖芯面積取決于纖芯直徑和纖芯數值孔徑。根據假設標稱芯直徑和NA的模擬，可以預期芯的有效面積在以下范圍內：
纖維幾何結構標稱有效面積[（m2）]
Erxxx-4/125 26。。。32
Erxxx-8/125 60。。。70
*適用于1500 nm至1600 nm的波長范圍
nLIGHT的摻鉺光纖的非線性系數是多少？
根據光纖幾何結構，可以預期以下標稱非線性折射率：
光纖幾何結構標稱非線性折射率n2[（cm2/W）]
Erxxx-4/125 2.0?10.0-16。。。2.2 ? 10.0-16
Erxxx-8/125 2.4?10.0-16。。。2.5 ? 10.0-16
*適用于1500 nm至1600 nm的波長范圍
nLIGHT摻鉺光纖的鉺離子密度是多少？
考慮到基本模式與纖芯的重疊，并根據光纖類型，可以預期以下鉺離子密度：
纖維型鉺離子密度[（m-3）]
Er16-8/125 6.8?10.024
Er30-4/125 2.1?10.025
Er40-4/125 3.5?10.025
Er80-8/125 3.9?10.025
Er110-4/125 8.4?10.025
*適用于1500 nm至1600 nm的波長范圍
你們提供與你們的摻鉺光纖相匹配的無源光纖嗎？
我們不為我們的摻鉺光纖提供專門的色散工程匹配無源光纖。標準電信光纖通常與我們的鉺產品兼容。
您的摻鉺光纖在1300nm處的背景損耗是多少？
請聯系nLIGHT光纖代表，以獲取光纖在1300 nm處的測量背景損耗。請在詢價時提供您光纖的光纖代碼。
nLIGHT摻鉺光纖的纖芯直徑和摻鉺直徑是多少？
標稱芯徑和摻鉺直徑如下：
光纖型標稱纖芯和摻鉺直徑[（m）]
Erxxx-4/125 3.5
Erxxx-8/125 7.6
nLIGHT摻鉺光纖的自發輻射壽命是多少？
對于我們所有的摻鉺光纖，自發輻射壽命可以假定為9 ms左右。
nLIGHT摻鉺光纖中淬火離子（鉺團簇）的比例是多少？
淬火離子的分數（鉺團簇）如下所示：
淬火離子的纖維型分數
Er30 xxx 4.80%
Er40 xxx 7.0%
Er80 xxx 14.0%
Er110 xxx 16.0%
您建議您的摻鉺光纖使用什么長度的光纖？
光纖的z佳長度取決于應用，理想情況下應根據模擬確定，并考慮到精確的設計。當假設C波段（L波段）應用的總吸收為70 dB（600 dB）時，可獲得初始估計值。因此，光纖長度為：
1530nm[dB/m]下的光纖類型標稱吸收
光纖型號 | 1530nm下的標稱吸收[dB/m] | C波段應用長度[（m）] | L波段應用長度[（m）] |
Er16-8/125 | 16 | 4.5 | 38 |
Er30-4/125(HC) | 30 | 2.3 | 20 |
Er40-4/125 | 40 | 1.8 | 15 |
Er80-8/125 | 80 | 0.9 | 7.5 |
Er110-4/125 | 110 | 0.6 | 7.5 |
