AMI的766型短脈沖種子激光器驅動是14pin蝶形封裝激光器模塊驅動的理想選擇，適用于脈沖寬度小于1ns的應用。應用包括材料加工，時間分辨光譜，LIDAR等。驅動電路由單個5V電源提供。所有其他所需的電壓都通過高效轉換電源在電路板上產生。驅動器提供一個雙向比例-積分-微分控制器（PID）熱電冷卻器控制器（TEC），其電流為3A，電壓為4.2V。
● 可調節脈寬<250ps至1ns
● 輸出電流高達1.1A
● 符合電壓高達3.0V
● 重復頻率高達1MHz
● 板載TEC控制器
● 5.0V DC輸入
● 結構緊湊2.9"x3.0"x0.5"
● 超短脈沖激光器
● 驅動電路
AMI 提供一系列二極管驅動器，專為驅動光纖激光器應用的種子激光二極管而設計。我們的驅動器可為大多數 1 型蝶形封裝供電。有多種脈沖寬度、功率和控制選項可供選擇。
AMI 的762型OEM 可編程種子激光二極管驅動器（泵浦激光二極管驅動器）非常適合驅動 14 引腳蝶形封裝激光二極管模塊，用于材料加工的 CW 或脈沖光纖 MOPA 系統、用于遙感的 LIDAR 系統、激光通信應用和測距。
763型OEM 種子激光二極管驅動器作為跨導放大器實現（模擬電壓輸入，按比例縮放的電流輸出）。驅動器電路采用 5 V 單電源供電。所有其他所需電壓均由高效率開關電源在板上產生。
766 型在輸出電流高達 1.1 A 時提供低至 150 ps 至 1 ns 的用戶可調脈沖寬度能力。驅動器電路采用單個 5 V 電源供電。所有其他所需電壓均由高效率開關電源在板上產生。
上述所有三個驅動器均提供雙向比例積分微分 (PID) 熱電冷卻器控制器 (TEC)，電流能力為 3 A，電壓能力為 4.2 V。
下面的標準產品代表了能力聲明。AMI 銷售的用于 OEM 生產的大多數驅動程序都是定制的，以滿足最終用途的要求。
以下列出的型號可提供數據表（PDF 格式）。
| 型號 | 脈沖頻率 | 峰值電流（脈沖） | 脈沖寬度 | 特征 | Max. 二極管負載電壓 |
|---|---|---|---|---|---|
| 762 | 高達 10 MHz | 2.5安 | 20 ns 至 CW | 快速上升時間、緊湊、RoHS 和軍用選項、TEC 控制器 | 10.0伏直流電 |
| 763 | 高達 50 MHz | 1.2A | 10 ns 至 CW | 快速上升時間，TEC 控制器 RoHS | 3.0伏直流電 |
| 766 | 高達 1 MHz | 1.1安 | 150 ps 至 1 ns | 0.4 A 時脈沖寬度低至 150 ps | 10.0伏直流電 |
| 767 | 高達 1 MHz | 3.0安 | 150 皮秒至 750 皮秒 | 電路板接受最常見的具有各種引腳配置的激光二極管封裝。 | 10.0伏直流電 |
| 7612A | 高達 50 MHz | 1.2A | 6 ns 至 CW | 半導體光放大器驅動器 非常適合驅動 SOA 或 BOA 模塊 | 3.0伏直流電 |
AMI 還為以下應用提供二極管驅動器：
SOA 驅動器
脈沖激光二極管驅動器
CW 激光二極管驅動器
激光二極管控制器
AMI-766短脈沖種子激光驅動板參數表
性能參數 | Min. | Typ. | Max. | 單位 |
輸入 | ||||
電源 | 4.75 | 5.0 | 5.25 | VDC |
電流 | - | 0.330 | 2.5 | A |
觸發（阻抗50?） | 3.85 | 一 | 5.0 | V |
輸出 | ||||
電流 | 0.4 | 一 | 1.1 | A |
電壓 | 1.2 | 一 | 3.0 | V |
脈寬 | 0.150 | 一 | 1.0 | Ns |
重復速率 | 單脈沖 | 一 | 1.0 | MHZ |
上升時間（光學） | 一 | 100 | 一 | ps |
TEC電流 | 0 | 1.80 | 一 | A |
TEC電壓 | 0 | 3.14 | - | V |
溫度 | ||||
工作溫度 | 0 | 一 | +50 | °C |
儲存溫度 | -20 | 一 | +70 | °C |
濕度 | <95％非冷凝 | 一 | ||
保護 | 當激光二極管裸片溫度超出TEC設定點±1?C時，驅動禁用 | |||
一 | 電源超過Max. 功耗時，禁用驅動。 | |||
連接 | ||||
一 | 2pin接線端子（Molex 39257-0002） | |||
一 | 8pin TE 微配連接器（188275-8） | |||
一 | MMCX微同軸連接器 | |||
尺寸 | 2.9"x3.09”x0.52" | |||
熱量 | 板載TEC控制器將根據需要提供加熱和冷卻以保持所需的工作點。 熱敏電阻和TE冷卻器都在激光二極管封裝中（不包括）。 客戶可能需要在高耗散條件下提供熱聚集和/或強制空氣進行散熱。 | |||

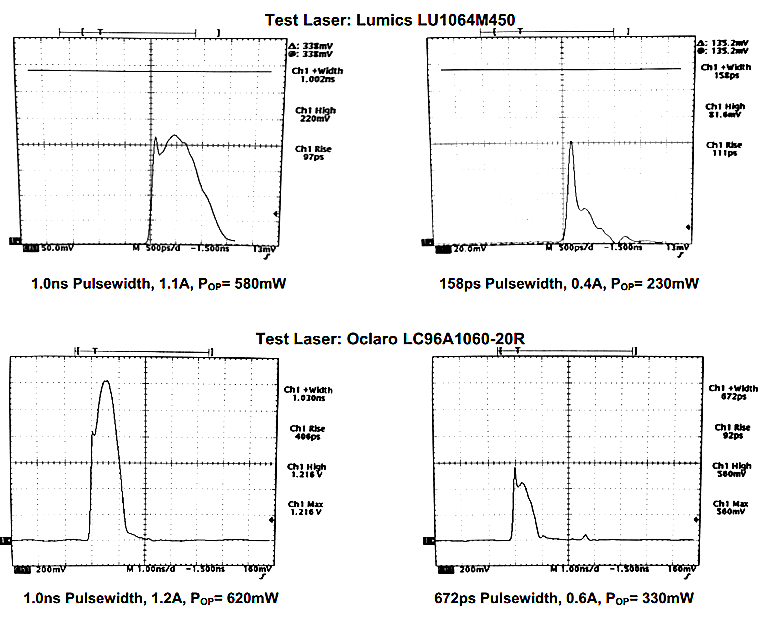

激光輸出曲線

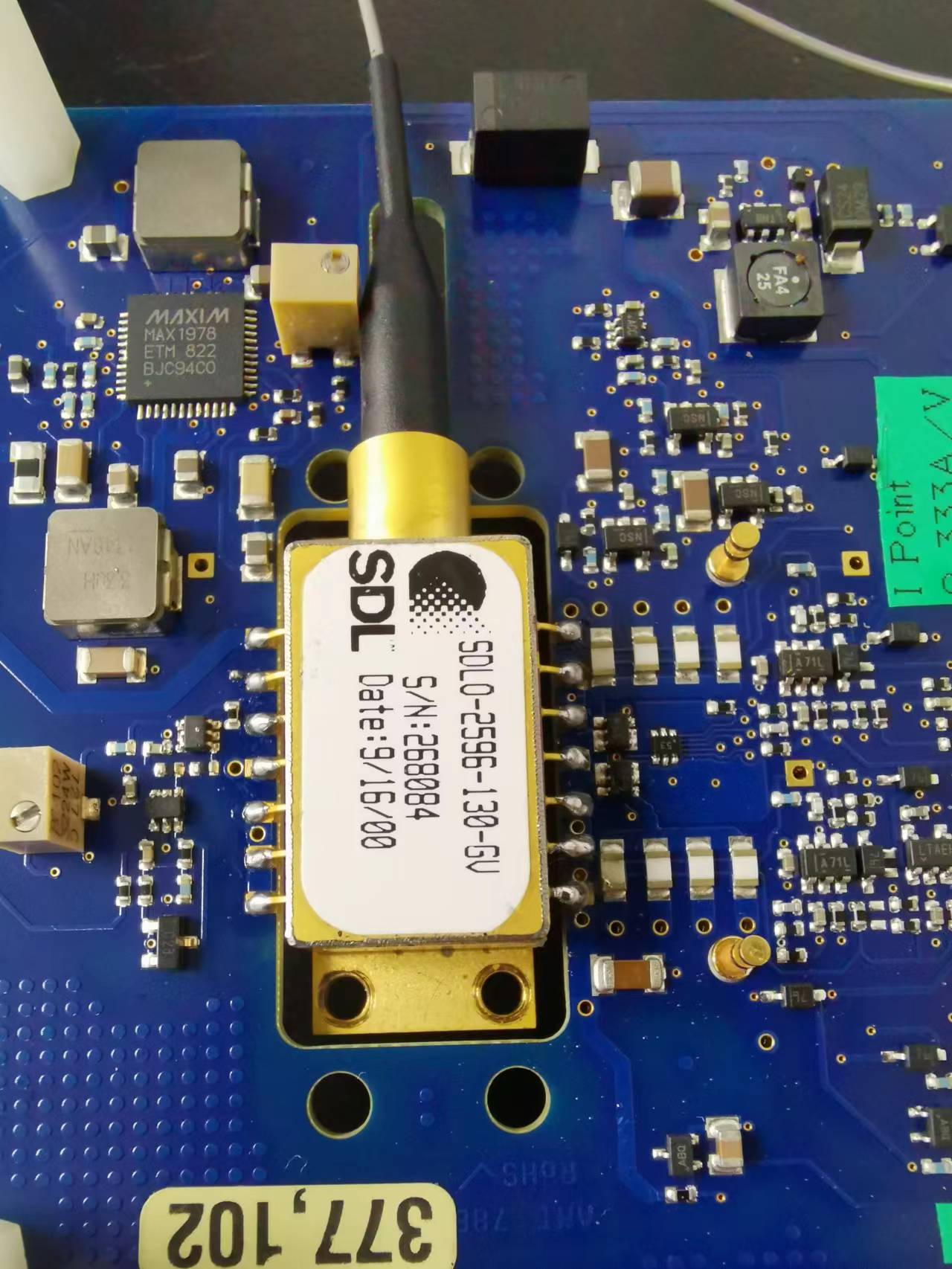

766增加測試焊接信息
引腳定義
I/O 引腳輸出 | |||
JP1 | |||
PIN | 功能 | PIN | 功能 |
1 | 使能位 | 5 | 保留 - N / C |
2 | GND | 6 | GND |
3 | 溫度故障 | 7 | 保留 - N / C |
4 | GND | 8 | GND |
兼容激光器引腳 | |||
Pin | 功能 | Pin | 功能 |
1 | TEC+ | 8 | N/C |
2 | 熱敏電阻 | 9 | N/C |
3 | BFM陽極 | 10 | LD陽極 |
4 | BFM陰極 | 11 | LD陰極 |
5 | 熱敏電阻 | 12 | N/C |
6 | N/C | 13 | 接地 |
7 | N/C | 14 | |
