筱曉光子的光纖濾波器采用特殊的光纖結構，從不同波長的光波中選出或濾除特定波長光波的光器件。我們可以根據用戶需要提供不同光功率版本的濾波器件，可用在密集波分復用光纖通信、頻分復用光纖通信、光譜測試、光纖傳感器、光纖激光器和光纖放大器等領域。如需定制中心波長、工作溫度或特定的工作帶寬,請聯系我們定制。
● 寬通帶范圍
● 低插入損耗
● 高通道隔離度
● 穩定工作特性
● 光纖放大器
● WDM & DWDM 系統
● 光纖設備
● 光纖激光器
（1）產品規格參數
參數 | 規格表 | |
產品編號 | WLTF-FL-O-XXXX-YY-ZZ | |
波長濾波器 | 中心波長 | XXXX : 1300 nm |
可調諧范圍 | YY : 100 nm | |
調諧分辨率 | 0.01 nm | |
FWHM | ZZ : 2.0 ~ 20.0 nm @ CWL | |
帶外抑制比 | ≥ 40dB | |
濾波器形狀 | Flat-top | |
滾降 | 22 dB/nm (typ.) (-3dB to -33dB level) | |
內置衰減器 | 可調范圍 | 0 to 30 dB (typ.) |
可調分辨率 | 0.1 dB | |
精確度 | ± 0.5 dB (typ.) | |
內置功率檢測器 | 檢測范圍 | +27 to -50 dBm |
檢測分辨率 | 0.001 dB | |
精確度 | ± 0.5 dB (typ.) | |
系統插入損耗（CWL） | ≤ 3dB (typ.) | |
光端口回波損耗 | ≥ 45dB | |
偏振相關損耗（中心波長處） | 0.15 dB (typ.) | |
最大輸入功率 | 300 mW | |
輸入輸出光纖類型 | SMF (Corning SMF28e) | |
連接接頭 | FC/PC | |
（2）通用標準規范
參數 | 規格表 |
遠程接口定義 | RS232C / IEEE488.1 (GP-IB) |
電源 | AC100 to 240 V (50/60 Hz) |
功耗 | ≤ 6 W (5.5 W typ.) |
尺寸（高×寬×深） | 88 × 260 × 350 mm (* 不包括凸出部分) |
重量 | ≤ 5 kg |
溫度 | Operation : 0 to 40 oC / Storage : -10 to 60 oC |
（3）選項
No. | 說明 | No. | 說明 |
012 | FC/APC連接器 | 081 | 刪除OATT和OPM功能 |
013 | SC/PC連接器 | 082 | 窄帶寬（0.1-1nm,高斯型） |
014 | SC/APC連接器 | 083 | 窄帶寬（1-2.0nm,平頂型） |
019 | 其他可定制連接器 | 122 | 機架安裝套件 |
（4）應用演示與案例展示

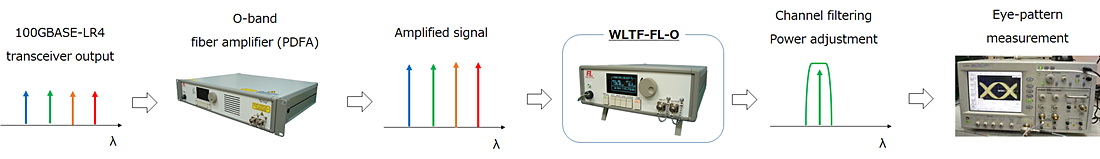

Application of WLTF-FL-O for 100GBASE-LR4 transmitter testing
（5）透射光譜案列
1、WLTF-FL-O-80-2.5 (FWHM: 2.5 nm)

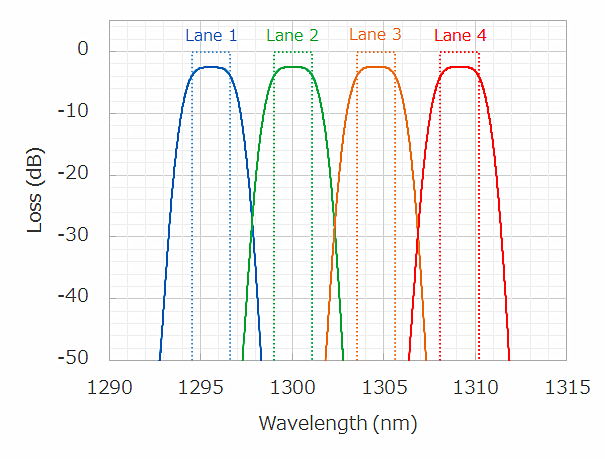

Example 1: Tuned to 100GBASE-LR4 wavelengths

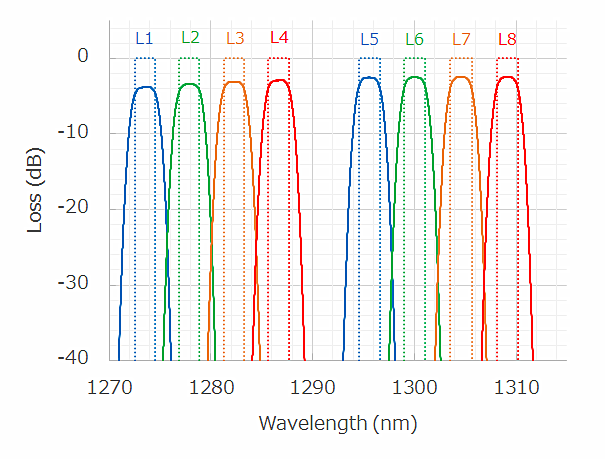

Example 2: Tuned to 400GBASE-LR8 wavelengths
2、WLTF-FL-O-80-6.0 (FWHM: 6.0 nm)

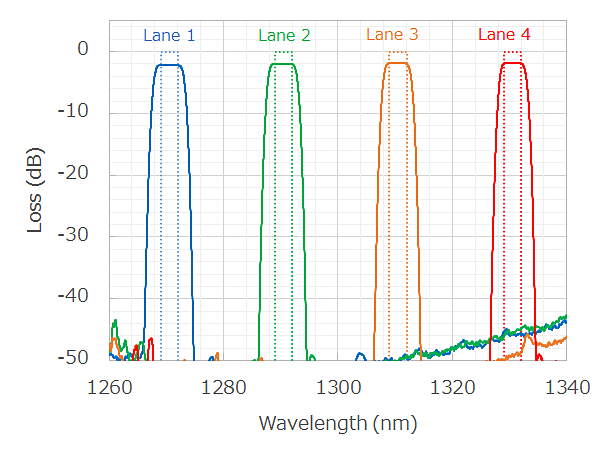

Example 1: Tuned to 100GBASE-CWDM4 wavelengths
WLTF-FL-O-FT-XXXX-YY-ZZ
XXXX: Center Wavelength
YY: Tuning Range
ZZ: FWHM
ex.) WLTF-FL-O-FT-1300-100-2.5 , WLTF-FL-O-FT-1300-100-6.5
