AMP-FL8211-SB和8221-SB系列是S波段光纖放大器，可產生>20 dBm的輸出功率和>30 dB的增益。該S波段放大器實現了覆蓋1460-1520nm寬的帶寬信號高增益，是C波段和L波段以外的下一代高容量光纖通信的關鍵推動者。低噪聲系數的放大是由我們專有的氟化物光纖TDFA技術實現的。

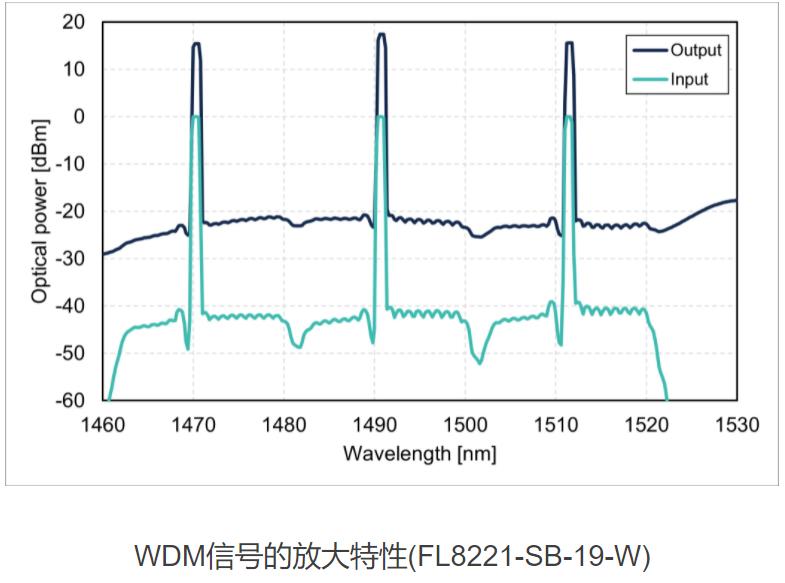

該放大器已被shi界各地許多著名的研究機構用于超寬帶DWDM傳輸?shù)脑S多實驗。臺式版本主要設計用于研發和制造環境。現在，我們還提供了一個增益平坦模型，AMP-FL8221-SB-19-W，主要設計用于S波段DWDM應用。
還提供機架安裝和OEM模塊格式。
市場上唯yi的S波段光纖放大器
高增益和低 NF
交鑰匙操作
RS-232C 和 GP-IB
實驗室使用
測試與測量
系統集成
主要參數
| 產品編號 | 工作波長 | 標稱波長 nm (Nominal WL） | 輸出功率(dBm)(*1) | 增益(dB)(*2) | 增益平坦度 (dB) | 噪聲系數(dB)(*2) | 輸入/輸出 光纖 | 標準接頭 | 輸入/輸出隔離器 | 標準。尺寸 （高 x 寬 x 深，mm）(*3) |
|---|---|---|---|---|---|---|---|---|---|---|
| AMP-FL8211-SB-13 | 1460 至 1500 | 1480 | ≥ +13 | ≥ 15 | 不適用 | ≤ 7 | 單模光纖 (*4) | FC/PC | 內置 | 88 × 260 × 350 |
| AMP-FL8211-SB-16 | 1460 至 1500 | 1480 | ≥ +16 | ≥ 20 | 不適用 | ≤ 7 | 單模光纖 (*4) | FC/PC | 內置 | 88 × 260 × 350 |
| AMP-FL8211-SB-20 | 1460 至 1500 | 1480 | ≥ +20 | ≥ 25 | 不適用 | ≤ 7 | 單模光纖 (*4) | FC/PC | 內置 | 88 × 260 × 350 |
| AMP-FL8221-SB-16 | 1470 至 1520 | 1490 | ≥ +16 | ≥ 25 | 不適用 | ≤ 7 | 單模光纖 (*4) | FC/PC | 內置 | 88 × 260 × 350 |
| AMP-FL8221-SB-19 | 1470 至 1520 | 1490 | ≥ +19 | ≥ 30 | 不適用 | ≤ 7 | 單模光纖 (*4) | FC/PC | 內置 | 88 × 260 × 350 |
| AMP-FL8221-SB-19-W | 1470 至 1520 | 1490 | ≥ +19 | Typ. 24 | ≤ 3 (*5) | ≤ 7 | 單模光纖 (*4) | FC/PC | 內置 | 88 × 260 × 350 |
(*1) 輸入功率：0 dBm @ 標稱波長
(*2) 輸入功率：-30 dBm @ 標稱波長
(*3) 不包括突起
(*4) G.652 兼容（例如 SMF28）
(*5) 已定義通過 1471 和 1511 nm 的增益差異，當 1471、1491、1511nm 的信號以 0 dBm/ch 輸入發射時
(Defined by gain difference of 1471 and 1511 nm, when signals at 1471, 1491, 1511nm are launched at 0 dBm/ch input)
詳細參數
產品型號 | AMP-FL8221-SB | AMP-FL8211-SB | ||||
-19-W | -19 | -16 | -20 | -16 | -13 | |
信號波長范圍 | 1470~1520nm | 1460~1500nm | ||||
Max輸出功率 *1 | ≥ +19 dBm*1-2 | ≥ +19 dBm*1-2 | ≥ +16 dBm*1-2 | ≥ +20 dBm*1-1 | ≥ +16 dBm*1-1 | ≥ +13 dBm*1-1 |
增益 *2 | 24 dB typ.*2-2 | ≥ 30 dB*2-2 | ≥ 25 dB*2-2 | ≥ 25 dB*2-1 | ≥ 20 dB*2-1 | ≥ 15 dB*2-1 |
增益平坦度 *3 | ≤ 3 dB | - | - | |||
噪聲系數NF*2 | ≤ 7 dB*2-2 | ≤ 7 dB*2-1 | ||||
放大器控制 | ACC / ALC | |||||
監控項目 | 輸入功率/ 輸出功率 / 泵浦LD 電流/ 泵浦 , LD 溫度 / 機身溫度 | |||||
安全功能 | 遠程聯鎖 | |||||
與輸入報警聯鎖 | ||||||
遠程控制接口 | RS232C / IEEE488.1(GP-IB) | |||||
輸入/輸出光纖 | Corning SMF28 | |||||
光纖接口 | FC/PC 標準 | |||||
尺寸 *4 | 88(H)×260(W)×350(D)mm | |||||
工作溫度 | 0~40 ℃ | |||||
存儲溫度 | -10~60 ℃ | |||||
功耗 | < 40W | < 40W | < 20W | |||
重量 | < 7 kg | |||||
電源 | AC 100-240V(50/60Hz) | |||||
激光等級 (Max輸出功率) | Class 3B (< 200mW) | Class 3R (< 50mW) | Class 3B (< 200mW) | Class 3R (< 50mW) | ||
*1-1:輸入功率 : > 0 dBm @1480 nm
*1-2:輸入功率 : > 0 dBm @1490 nm
*2-1:輸入功率 : -30 dBm @1480 nm
*2-2:輸入功率 : -30 dBm @1490 nm
*3: 1471、1491、1511nm放大信號在0dBm/ch輸入時的增益差
*4: 不包括突起
*包括輸入輸出隔離器
其他規格
| 屬性 | 規格 |
|---|---|
| 控制方式 | ACC（自動電流控制）和ALC（自動光控制） |
| 監控報警 | 輸入功率/輸出功率/泵浦 LD電流/泵浦 LD 溫度/外殼溫度 |
| 安全功能 | 遠程聯鎖/帶輸入報警的聯鎖 |
| 遠程接口 | RS-232C / IEEE488.1 (GP-IB) |
| 溫度 | 操作：0 至 40 oC / 存儲：-10 至 60 oC |
| 電源 | 交流 100 至 240 伏（50/60 赫茲） |
選項
| 數字 | 選項 |
|---|---|
| -012 | FC/APC 連接器 |
| -013 | SC/PC連接器 |
| -014 | SC/APC 連接器 |
| -093 | 反射監視器和聯鎖 輸出端口互鎖反射(反射功率監測器) 機架安裝套件，更換外殼 (W260->W430) |

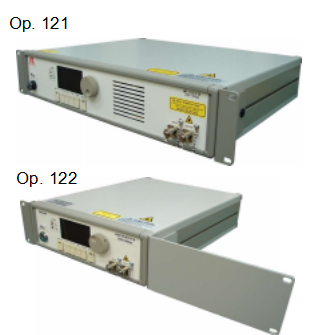

| -121 | 機架安裝套件 用于中型機箱的機架安裝套件 (W260) 尺寸：88(H)x440(W)x350(D) mm |
| -122 | 機架安裝套件 尺寸：88(H)x260(W)x350(D) mm |
| -123 | 機架安裝套件 尺寸：88(H)x440(W)x350(D) mm |

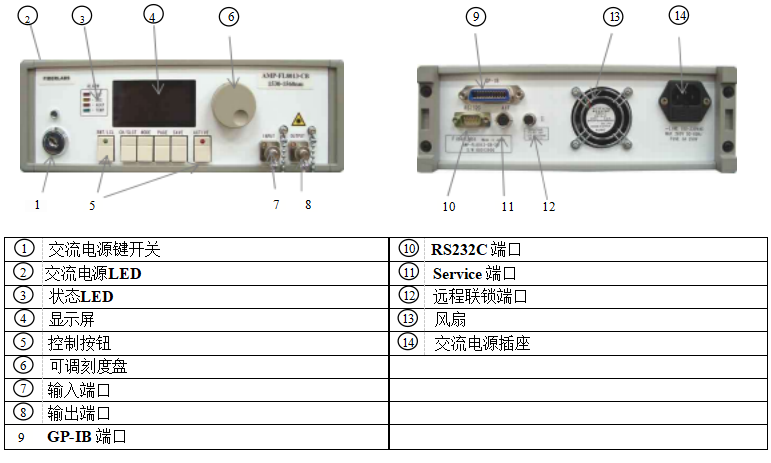

前/后面板配置
