筱曉光子的40米長光程氣體吸收池采用全光纖結構設計。光纖輸入和光纖輸出單元用于各種氣體的光譜分析和檢測。氣體吸收池的光學結構采用自主技術上認可設計，具有優異的光學穩定性、輔助性和高穩定性的光學封裝結構，主要由氣體腔、反射鏡、標準光纖連接器、氣體進出口、防震座等組成。獨te的懸浮光路設計，具有優異的振動和溫度穩定性，能在多種復雜環境中穩定工作，非常適合各種氣體的在線實時檢測。系統噪聲低，可用于痕量氣體分析。
● 氣室結構超穩定，抗振能力強
● 體積小，結構緊湊，攜帶方便。
● 40米長光程有效光路。
● 輸入和輸出與標準單模光纖耦合
● 工業環境中的監測任務
● 科學研究中的紅外吸收光譜
● 工業在線監測
技術參數
技術參數 | 單位 | 指標 |
工作波長 | nm | 1300~1700 |
有效光程 | m | 40 |
光纖特性 | 錐形彎曲不敏感 | |
連接頭 | FC/APC | |
材質 | SUS304 | |
鍍膜鏡片 | HR介質膜 | |
氣體進出孔 | NPT1/8 | |
插入損耗 | ＜3dB@1550nm | |
反向擊穿壓力 | ＜0.35MPa | |
重量 | 1.7Kg | |
尺寸 | 89x304x49mm | |
容量 | 450ml | |
操作功率 | 1W | |
錐形彎曲不敏感光纖標稱特性和公差
參數 | 指標 |
截止波長 | 920nm |
最大衰減 | 2.1dB/km |
包層直徑 | 125um |
涂層直徑 | 250um |
芯包層同心度 | ≤0.5um |
模場直徑 | 9.5um |
1Turnx15mm Diameter@1550nm | ＜0.5dB |
1Turnx15mm Diameter@1625nm | ＜1.0dB |
1Turnx20mm Diameter@1550nm | ＜0.1dB |
1Turnx20mm Diameter@1625nm | ＜0.2dB |
1Turnx30mm Diameter@1550nm | ＜0.03dB |
1Turnx30mm Diameter@1625nm | ＜0.1dB |
絕對最大值參數
參數 | 單位 | 最小值 | 典型值 | 最大值 |
氣室溫度 | ℃ | -20 | 25 | ﹢85 |
軸向拉力 | N | - | - | 5N |
側拉力 | N | - | - | 2.5N |
光纖彎曲半徑 | mm | 16 | ||
工作溫度 | ℃ | -40 | +85 |
實驗室測試

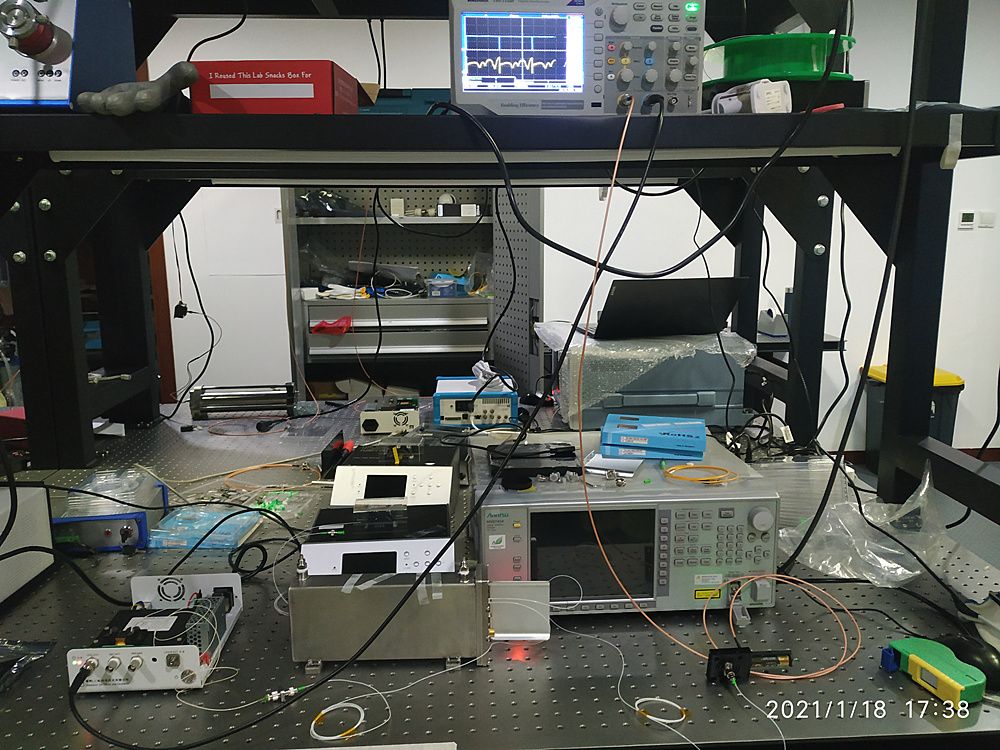

步驟：
1、安裝1392nm激光器，激光器輸出光纖連接40米長光程氣室的一端光纖
2、40米氣室的另一端光纖接入探測器
3、用BNC轉SMA線連接探測器和示波器
4、打開激光器，調節電流和溫度，在示波器上看水分子的直接吸收
測試結果及分析驗證：

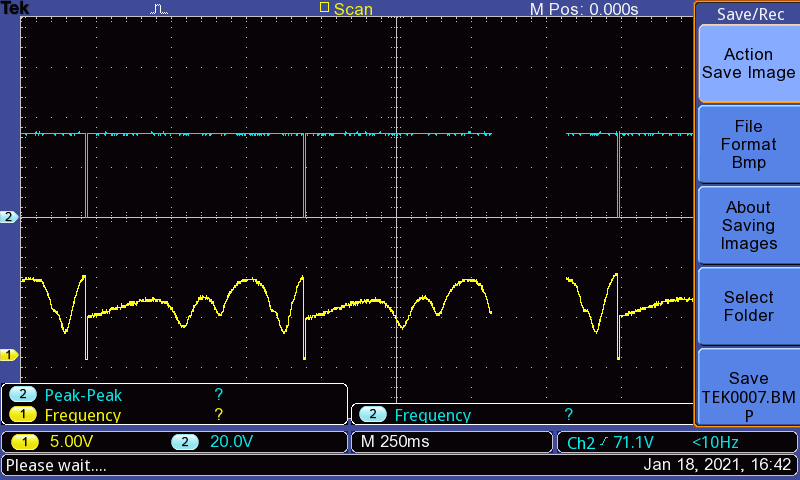

我們通過調節激光器的電流和溫度，使激光波長掃過水分子在1392nm左右的吸收峰，測得直接吸收譜線如下圖所示

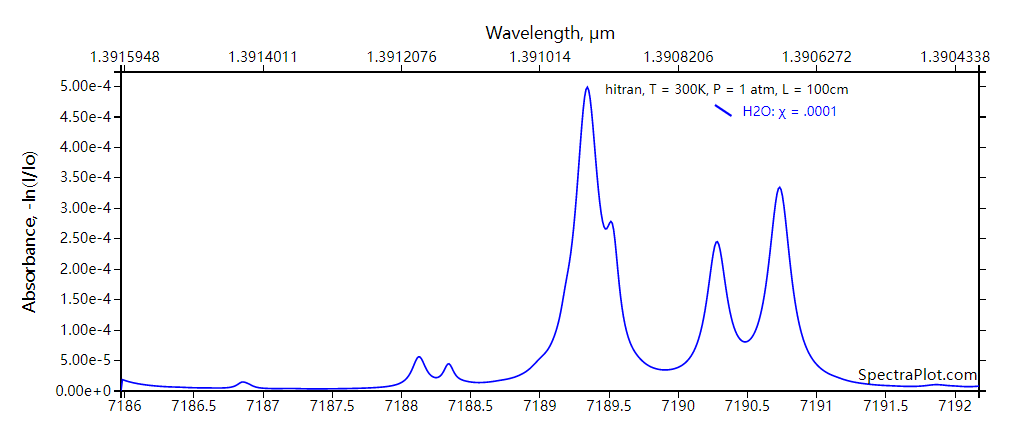

為了驗證是水分子的吸收我們查詢了Hritral數據庫的參數如下
我們可以看到，數據庫里和我們測得的示波器上的吸收峰正好對應，由此也驗證了我們示波器上的吸收譜就是水分子的吸收

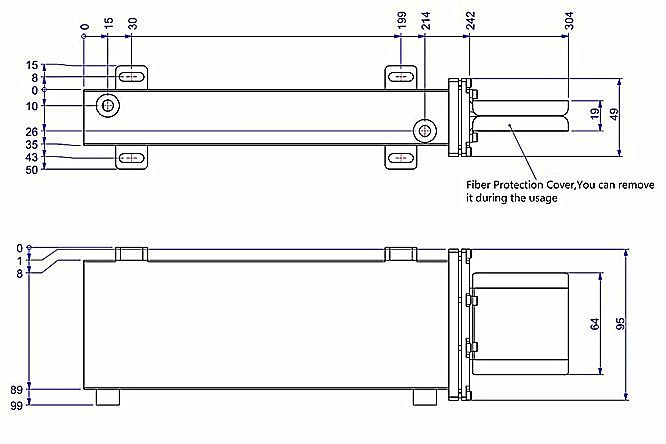

單位
PL-40-S3-AR6-FSA
光程：40: 40米
材質：S3: SUS304
氣體口直徑：AR6: 6mm
光纖及連接頭：FSA: SMF-28E，F(xiàn)C/APC
