該產品規格描述了GouMax公司的OSA產品,主要用于測試和測量。該產品采用GouMax的技術上認可-微光學和可調技術進行設計和生產。它在定義的工作波長范圍內測量進入OSA設備的光信號的光譜。根據測量的光譜,可以分析關鍵的性能參數,例如信道功率、波長或光信噪比。GouMax OSA系列產品支持各種波段,如C波段、L波段、O波段、S波段、C+L波段、1250 nm至1650 nm全波段以及客戶指Ding的其他任何波長范圍。
GouMax的OSA光譜分析儀由帶通可調濾光器、光電探測器和低噪聲、高動態范圍電子器件組成,如圖1-1所示。當寬帶光譜輸入可調濾波器時,可調濾波器過濾出給定波長的窄帶輸入光。通過改變可調濾波器通帶的中心波長,掃描整個輸入光譜,并依次檢測入射信號的光譜信息。光電探測器將通過濾光器的光轉換成電流,然后將其數字化。數據處理單元分析數據,然后將頻譜輸出給客戶。
參數 | 單位 | 規格 |
運作波長范圍 | nm | 1525 ~ 1615 |
輸入功率范圍 | dBm | -45 ~ 10 |
最大輸入功率 | dBm | 30 |
波長分辨率(FWHM)2 | nm | 0.25 |
絕對波長精度1 | pm | ± 70 |
波長重復性1 | pm | ± 20 |
絕對功率精度1,3 | dB | ± 0. 6 |
相對功率精度1,3 | dB | ± 0. 5 |
功率重復性2 | dB | ± 0.1 |
光抑制比(離峰值50千兆赫) | dB | 20.0 |
偏振相關損耗(PDL) | dB | 0.3 |
噪聲基底 | dBm | -55 |
光回波損耗 | dB | 30 |
響應時間 | s | < 1 |
功率消耗 | W | 2.0 |
預熱時間 | s | 20 |
固件版本 | 10.01.0J |
注釋:
1.規格保證輸入功率范圍僅為40至10 dBm。
對于-45 ~ -40之間的輸入功率,絕對波長精度為90 pm,絕對功率精度為± 90 dB。
2.典型值是0.24 nm。
3.不包括偏振相關損耗(PDL)。
環境規格
參數 | 單位 | 規格 |
工作溫度 | ℃ | 10~40 |
儲存溫度 | ℃ | -40 ~+85 |
工作相對濕度 | % | 5~85(非冷凝) |
儲存相對濕度 | % | 5 ~ 95 |
光纖參數
參數 | 單位 | 規格 |
光纖類型 | - | SMF-28 900μm |
光纖長度 | cm | 100 ± 10 |
光連接器類型 | - | FC/APC |
參數定義
?工作波長范圍制定了最小和最大波長之間的波段區,在此區間內,OSA設備可以操作和測量頻譜。
?輸入功率范圍指Ding了窄帶信號的功率范圍,OSA設備可以在該范圍內操作和測量頻譜。測量DWDM信號時,輸入功率范圍指的是信道輸入功率范圍。
?最大輸入功率是OSA設備的總光輸入功率的最大允許值。
?波長分辨率由可調濾波器的半峰全寬(FWHM)決定。它也被稱為3-dB帶寬。
?絕對波長精度是在工作波長范圍內,測量激光信號的最大波長誤差。波長誤差是OSA設備和校準功率計之間測量的波長值之差。
?波長重復性是指24小時內,在固定測量條件下,工作波長范圍內波長測量的最大變化。
?絕對功率精度是在工作波長范圍和輸入功率范圍內,測量激光信號時的最大功率誤差。功率誤差是OSA設備和校準功率計之間的測量功率差。
?相對功率精度是任一掃描的工作波長范圍內最大和最小功率誤差之間的最大差值。
?功率重復性是指24小時內,在固定測量條件下,工作波長范圍內功率測量的最大變化。
?偏振相關損耗(PDL)是任意兩種偏振態之間功率測量的最大功率差。

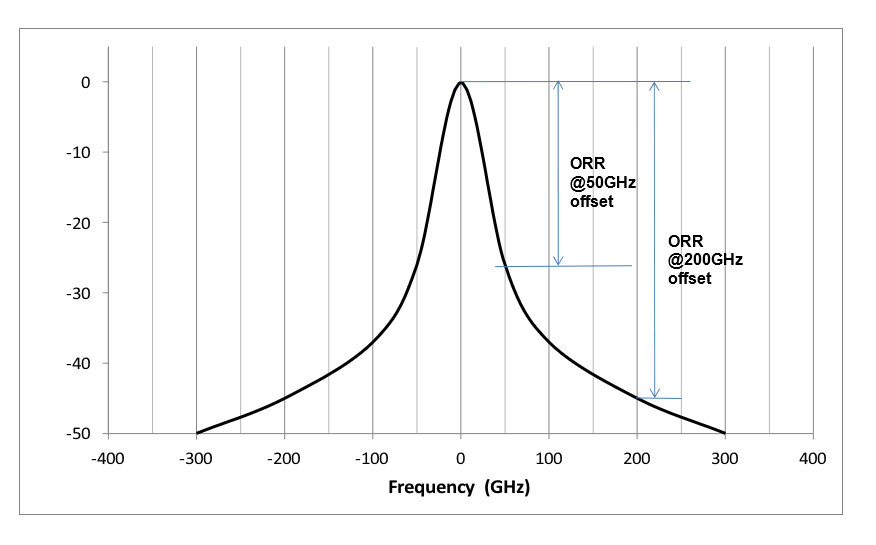

?光抑制比(ORR)是濾波器在偏離濾波器中心的特定位置的隔離度,如圖2-1所示。
光抑制比的定義
噪聲基底指的是從光纖端口到設備之間沒有光輸入時的電子背景噪聲。
光回波損耗是設備反射功率與設備輸入功率之比。
工作溫度規定了設備能夠運作并滿足其規格的最低和最高環境溫度。
存儲溫度是指在不損壞設備的情況下,存儲環境的最低溫度和最高溫度,在超過該工作溫度范圍時,設備能夠滿足其規格要求。
響應時間是從主機命令發出到向主機報告數據的總時間跨度。
功耗是指設備運行時的峰值電功率。
力學

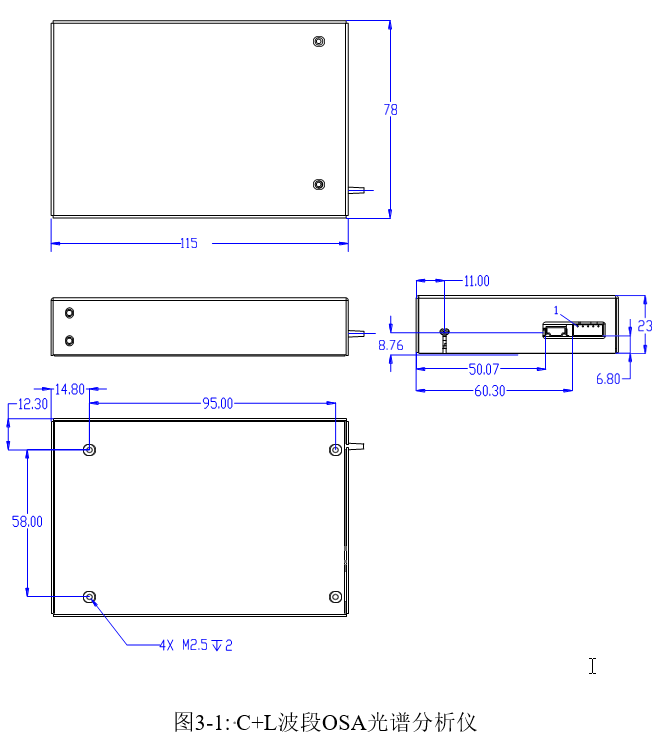

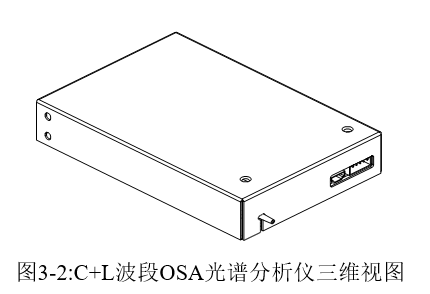

圖3-1是C+L波段OSA光譜分析儀的機械制圖。顯示了電連接器和光連接器的位置,以及安裝孔的位置。產品照片如圖3-2所示。
電性能
電源供應
電壓和電流規格:
供電電壓+5.0 V 直流電
電壓容差 10%
典型電流0.3 A
最大電流0.4 A
電連接器和引腳分配

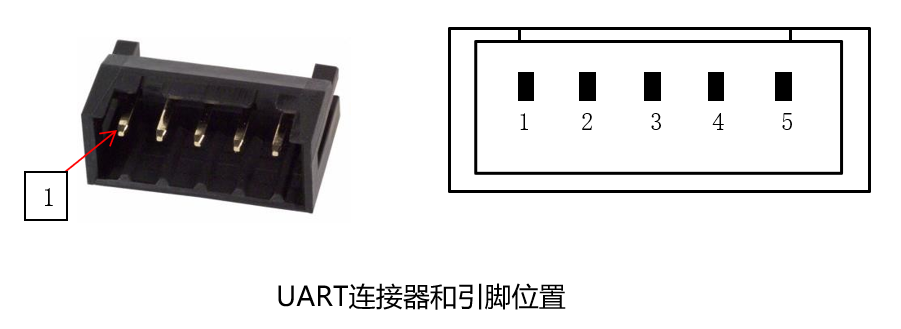

OSA模塊上的5腳 UART連接器為: HRS DF3-5P-2DS(01)

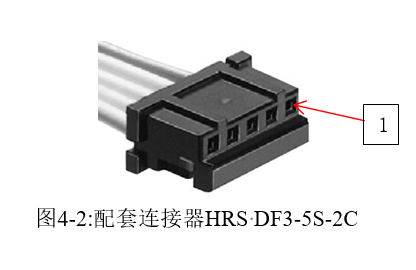

配套連接器:HRS DF3-5S-2C
引腳分配
引腳數 | 引腳定義 |
1 | /重置 |
2 | +5V 直流電 |
3 | Rx (OSA 模塊) |
4 | Tx (OSA 模塊) |
5 | 接地 |
LVTTL邏輯電平
符號 | 參數 | 條件 | 最低值 | 最高值 |
V(IH) | 高電平輸入電壓 | 2.0 V | 3.6 V | |
V(IL) | 低電平輸入電壓 | -0.3 V | 0.8 V | |
V(OH) | 高電平輸出電壓 | 最大電流(OH)= 8mA | 2.4 V | |
V(OL) | 低電平輸出電壓 | 最大電流(OL) = -8mA | 0.4 V |
注:1)絕對值為8 mA,“-”號代表電流方向。
通信協議
GouMax的OSA同時提供UART和USB2.0通信。
GouMax的OSA模塊既可以是單波段OSA模塊,也可以是雙波段OSA模塊。單波段OSA可利用密集波分復用技術(DWDM)應用于C波段、L波段或C+ L波段,以及全波段的OSA設備,雙波段OSA是全波段OSA與C波段、L波段或C+L波段OSA的組合。
本節以具有全波段和C波段的雙波段OSA為例,闡述了雙波段OSA的串行端口(UART/USB)掃描數據命令。這些描述也適用于任何單波段或任何雙波段OSA模塊。
注釋:
?“掃描”命令啟動新的掃描并返回頻譜數據。
?“讀取”命令返回頻譜數據,該數據是從上一個“掃描”命令得出的。
? "校驗和 "是一個無符號的16位數字,由字段1到 "校驗和 "字段之前的所有字節的總和。"校驗和 "不包括 "頭 "字節 "0xAA"。
UART串口設置
物項設置
波特率460800
數據位8
宇稱無
停止位1
流量控制無
