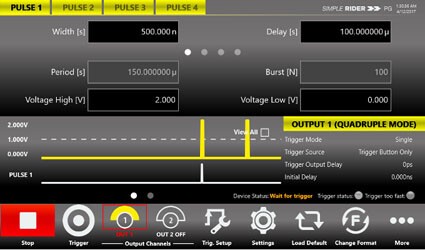

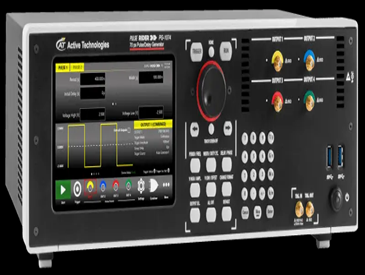

Pulse Rider 系列包含一組快速上升時間脈沖發生器,提供優秀的信號完整性,并配備最直觀的觸摸屏顯示界面 (SimpleRider?),可通過簡單的屏幕觸控快速創建脈沖。
信號輸出電壓可在 ±5V 范圍內調節,峰峰值z(mì)高可達 5V,邊沿速率為 70ps。
其強大的架構支持生成復雜的脈沖序列,例如雙脈沖或四脈沖,并可獨立調整各個定時參數。Pulse Rider 脈沖發生器的Max. 重復頻率為 800MHz,Min. 脈沖寬度可達 300ps @ 5V。
高性能脈沖,滿足您的測試需求
無論是生成復雜的脈沖序列、一系列雷達脈沖,還是用于前沿研究、激光與光學實驗以及半導體測試,PG-1000 都是您應對最復雜測試和頂部應用的理想選擇。

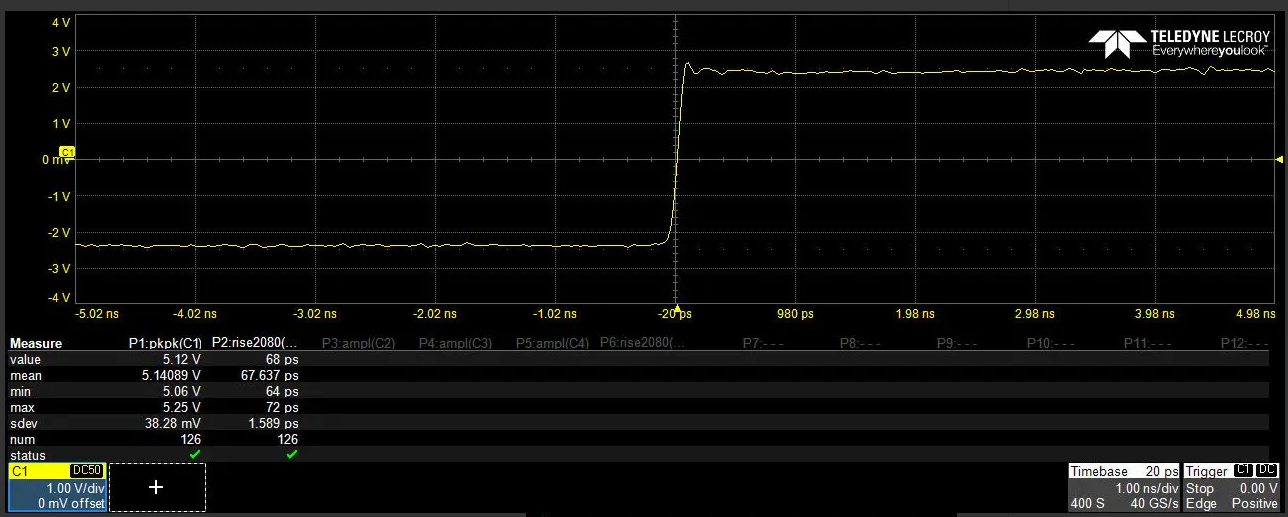

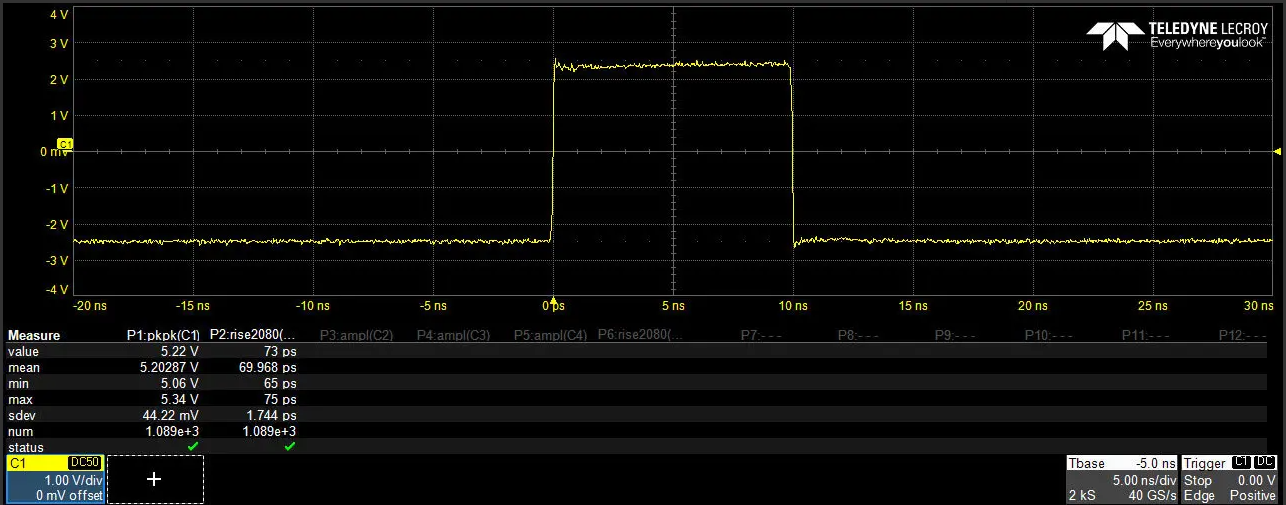

● 70 ps 上升和下降時間(對稱)
● 脈沖幅度 高達 5Vpp(50 歐姆負載),帶 ±2.5V 硬件偏置

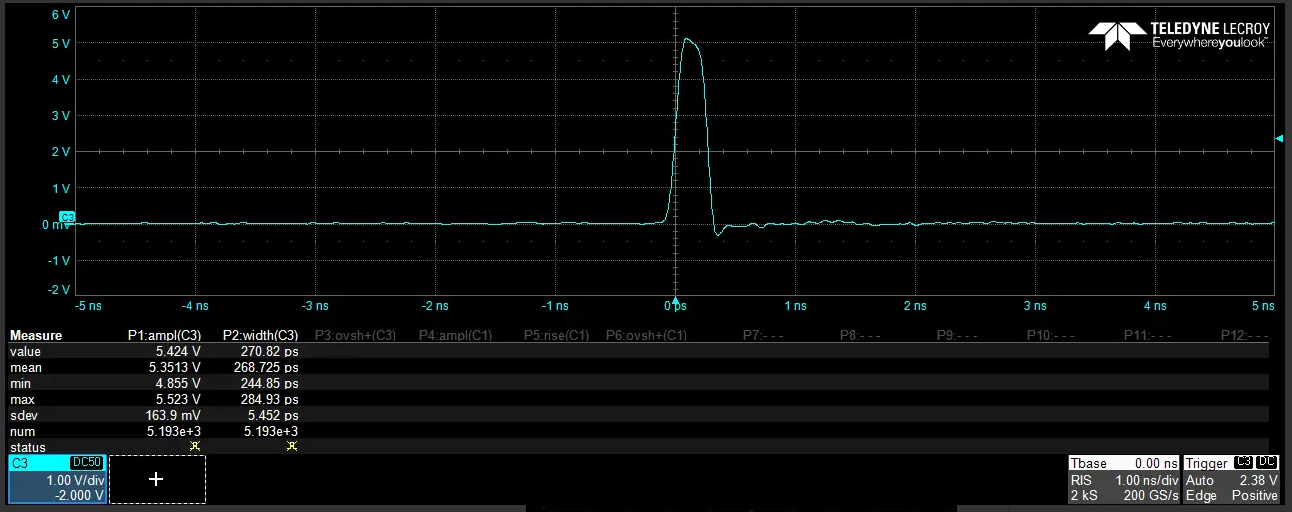

● Min. 脈沖寬度:300 ps
● 均方根抖動 (Jitter RMS):4 ps
● Max. 重復頻率:800 MHz

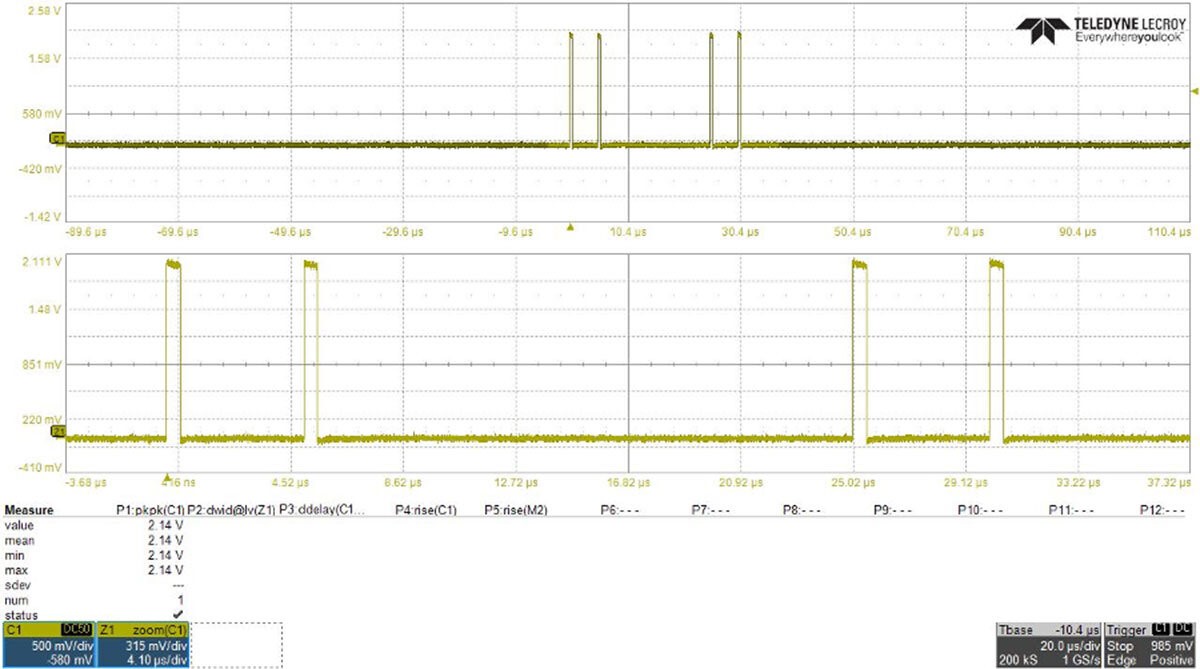

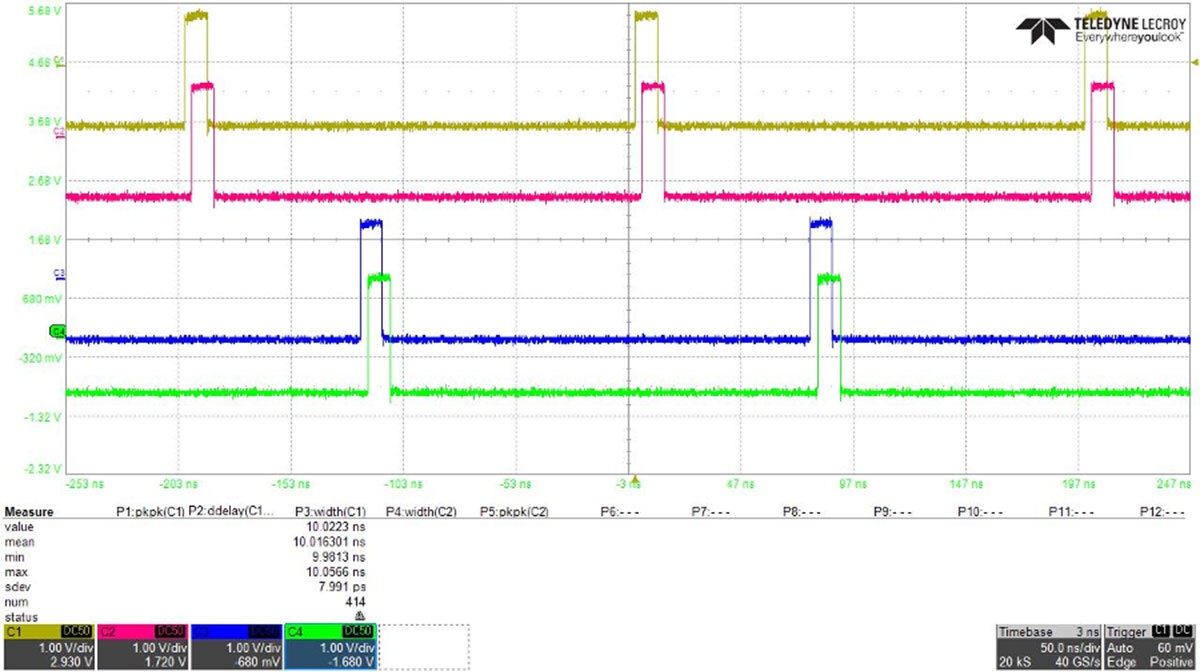

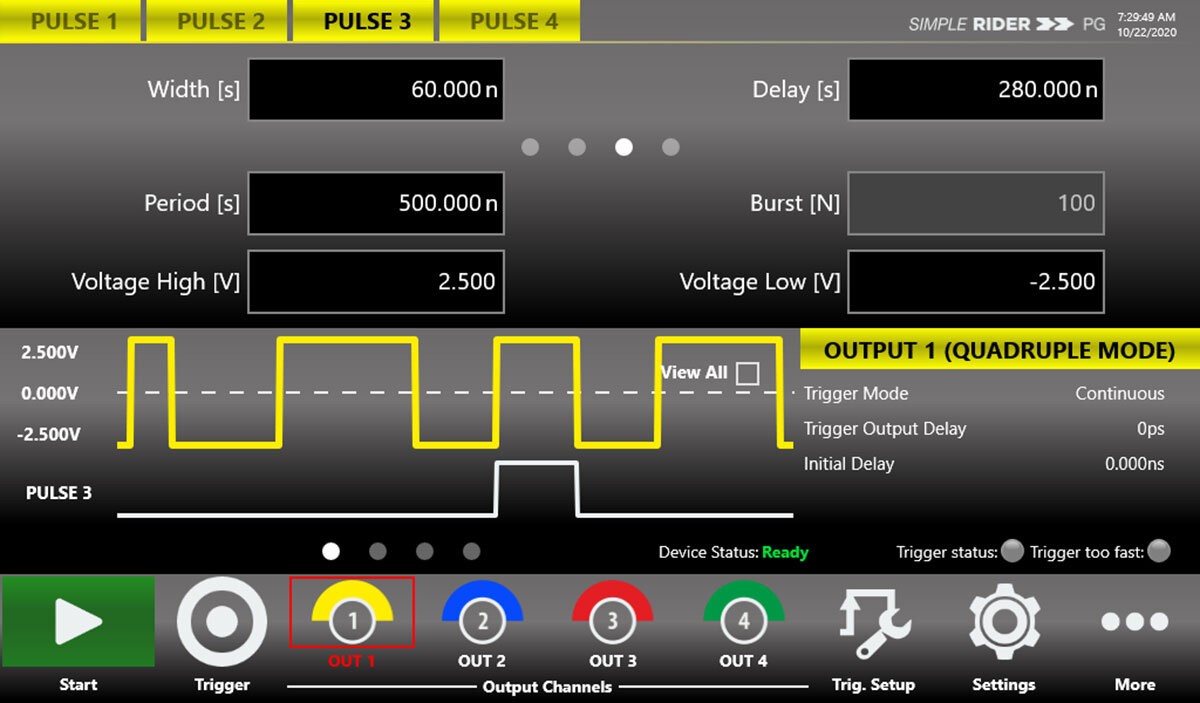

多重脈沖
您可以組合多個脈沖,以生成雙脈沖、三脈沖和四脈沖,這在半導體測試、雷達設計和激光/光學實驗中非常有用。借助此功能,您可以創建頻率高達 800 MHz 的時鐘信號。
特點
● 雙脈沖、三脈沖和四脈沖模式
● 頻率高達 800 MHz
● 適用于半導體測試、雷達、激光雷達和激光應用
雷達設計與測試
Active Technologies Pulse Rider PG-1000 系列脈沖發生器通過圖形界面和觸摸屏顯示,可輕松創建不同脈沖寬度、重復率和振幅的脈沖。
采用此解決方案,可減少脈沖系統開發時間,使用戶專注于雷達設計和測試目標。
特點
● 易于使用的 Simple Rider 用戶界面
● 簡化雷達設計與測試
● 支持一次雷達和二次雷達脈沖生成及多目標模擬
半導體應用
新型非易失性存儲器技術對脈沖速度的要求日益提高。Active Technologies Pulse Rider 具有小于 70 ps 的躍遷時間、Max. 5 Vpp 的振幅、10 ps 的時間分辨率以及 10 mV 的垂直分辨率,是滿足此類需求的理想選擇。

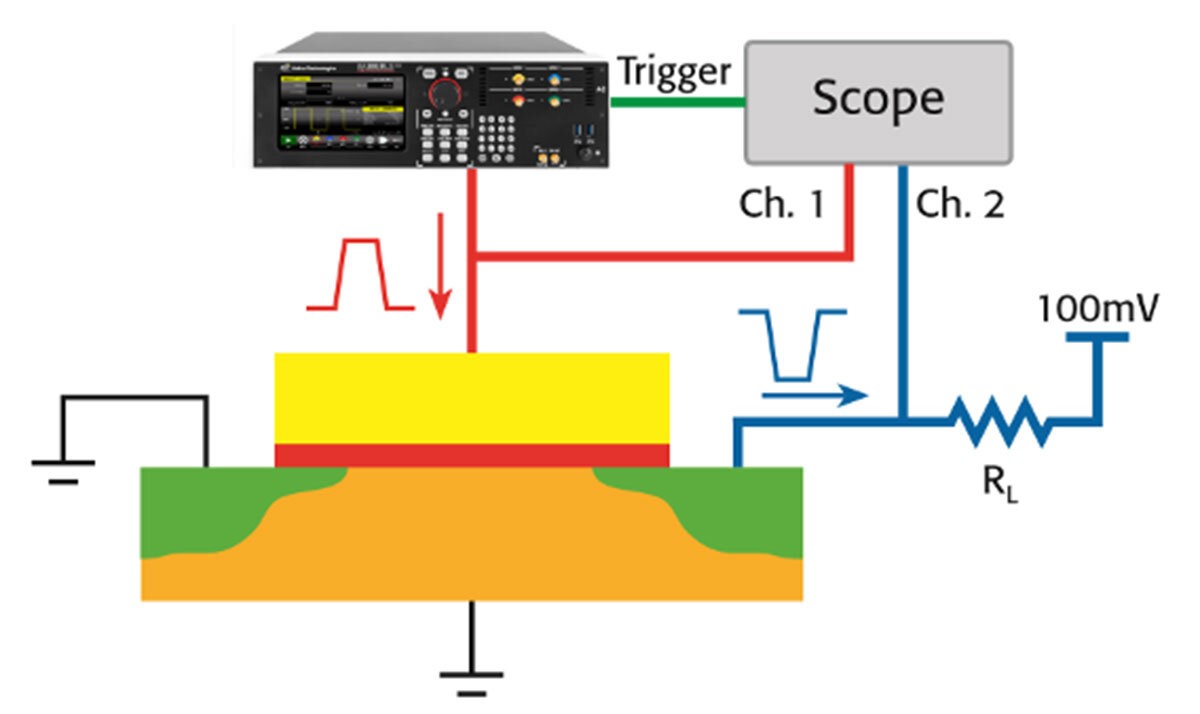

在現代 MOSFET 晶體管開發中,高 κ 材料被用于 MOS 電容的介電層,以減少隔離層中的漏電流,但同時也帶來了電荷捕獲問題。短脈沖和慢脈沖測試是研究這些問題的關鍵技術。
Active Technologies Pulse Rider PG-1000 系列脈沖發生器提供小于 70 ps 的快速邊沿、±2.5 V 的基線偏置以及 300 ps 至 1 s 的脈沖寬度,因此是進行短脈沖和慢脈沖測試的理想儀器。
特點
● 非易失性存儲單元表征
● MOSFET 測試
● 短脈沖、慢脈沖和窄脈沖測試

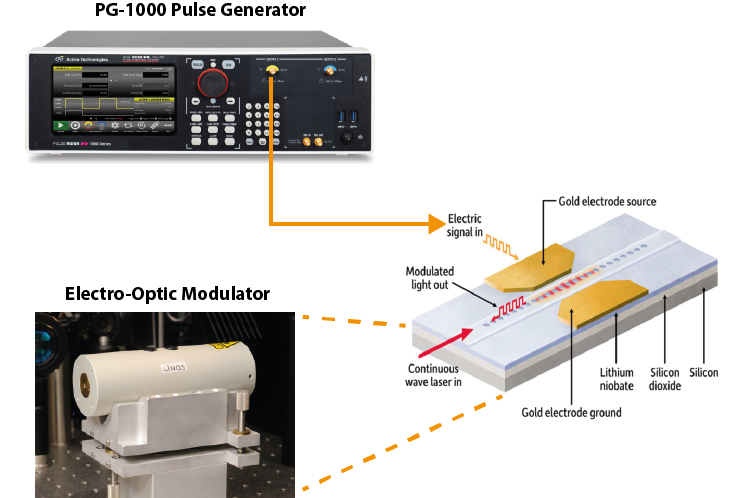

電光調制器應用
電光調制器(EOM)是一種可以通過電控信號控制光的功率(→ 強度調制器)、相位(→ 相位調制器)或偏振的器件。
使用與 EOM 匹配且適用于特定應用的電子驅動器至關重要。例如,不同類型的 EOM 需要不同的驅動電壓。
PG-1000 系列脈沖發生器可用于設計和測試新的電光調制器,這些調制器通常需要更高的電壓和更窄的脈沖作為控制信號。PG-1000 可提供高達 5 Vpp 的脈沖幅度,同時實現 300 ps 的極窄脈沖和 800 MHz 的高重復率。
特點
● 電子驅動器用于電光調制器
● 多儀器同步
高級研究應用
在大型物理實驗中,光電倍增管至關重要,因?yàn)樗鼈兛梢詫⒐庾愚D(zhuǎn)換為電荷,使采集系統能夠檢測光子。使用 Active Technologies Pulse Rider PG-1000 系列脈沖發生器,可以生成不同寬度、周期和幅度的脈沖,作為激光驅動信號。
速調管是一種專門的線性束真空管,可用于多種應用,例如在用于大型物理實驗的對撞機中,其作用是生成即將發生碰撞的粒子。
與激光應用類似,需要生成使能信號來驅動速調管。Pulse Rider PG-1000 系列脈沖發生器提供了一種即插即用的解決方案,可通過圖形界面和觸摸屏顯示器輕松控制和調整速調管使能信號參數。
特點
? 電高級研究和大型物理應用
? 激光驅動器,速調管驅動器
? 易于使用的圖形界面
? 多儀器同步
通道數 | 上升/下降時間 (20%-80%) | 幅度 | 基線偏置 | 脈沖寬度 | |
PG-1072 | 2 | < 70ps 固定 | 0 至 5Vpp | ± 2.5 V 可調 | 300 ps 至 > 1 s |
PG-1074 | 4 | < 70ps 固定 | 0 至 5Vpp | ± 2.5 V 可調 | 300 ps 至 > 1 s |
