Brimrose Free Space Acousto-Optic Tunable Filter 聲光可調諧濾波器 (AOTF) 是一種固態聲光裝置，沒有移動部件。 它起到可調透射濾波器的作用。 它能夠通過改變射頻功率來精確、快速地調節衍射/過濾光的波長和強度。 Brimrose 提供標準和定制 AOTF。 AOTF 廣泛用于眾多光學系統和應用，te別是工業或過程控制近紅外 (NIR) 光譜應用。
有低分辨率或標準分辨率可供選擇。 Brimrose 使用二氧化碲 (TeO2) AOTF 晶體，該晶體在近紅外區域以所謂的非共線配置運行 - 聲波和光波以完全不同的角度通過晶體傳播。
材料： TE – 二氧化碲 (350-5000 nm) QZ – 石英 (SiO2)
選項： S – 標準分辨率 H – 高分辨率 EH – Extra high Resolution 超高分辨率 UH – Ultra high Resolution超高分辨率
SPS/SPF PC 控制的 AOTF 驅動程序
SPS 和 SPF AOTF 控制器是高性能射頻頻率發生器。 它們使用集成在帶有交流電源的獨立外殼中的直接數字合成器來提供快速頻率掃描（高達 16,000 λ/秒）。 實驗室外殼中提供標準裝置，具有 1 個、4 個或最多 8 個 RF 輸出通道。
? 全堅固耐用，固態
? 無移動部件 – 不受振動影響
? 同時使用多條激光線
? 寬光譜波長范圍
? 快速切換速度
? 對輸入角度的低靈敏度
? 高光吞吐量
? 每次測量之間自動校準
? 提供自定義配置
? 實時 NIR 的理想選擇
? 科學研究：
– 分光光度法單色
– 熒光分析、透射率
– 激光顯示器
? 工業應用：
- 過程控制
? 生物醫學：
– 共聚焦顯微鏡
– 偏振高光譜圖像
（AOTF 插入影像系統中）
? 其他 OEM 應用
聲光可調諧濾波器 (AOTF) 規格
型號# | 光譜范圍 | 驅動頻率(MHz) | 光學孔徑 | 光譜分辨率 | 接收角度(deg.) | DE(%) | ||||
QZAF-.20-.40 | 200-400 | 90-250 | 2.0 x 10.0 | 1.2-7.0 | 4.4-7.2 | 20-30 | ||||
TEAF_-.36-.52_ | 360-520 | 100-190 | 5.0 x 5.0 可用的標準光學孔徑包括： 3.0 x 3.0 5.0 x 5.0 7.0 x 7.0 10.0 X 10.0
可根據要求提供其他光學孔徑. | S | H | S | H | 70 | ||
0.8-4.0 | 0.5-2.2 | 4.18-4.36 | 2.85-3.4 | |||||||
TEAF_-.40-.65_ | 400-650 | 220-110 | 1.0-5.1 | 0.5-2.5 | 4.8-6.2 | 3.4-4.4 | 70-90 | |||
TEAF_-.45-.70_ | 450-700 | 180-100 | 1.7-6.2 | 0.8-3.2 | 5.2-6.5 | 3.6-5.0 | 70-90 | |||
TEAF_-.55-1.0_ | 550-1000 | 155-70 | 1.5-8.3 | 0.9-5.0 | 4.3-5.9 | 3.2-4.5 | 70-90 | |||
TEAF_-.40-1.0-2CH* | 400-1000 | 220-70 | 1.2-8.3 | 0.7-5.0 | 3.8-5.9 | 2.8-4.6 | 50-60 | |||
TEAF_-.80-1.6_ | 800-1600 | 130-60 | S | H | EH | S | H | 70-90 | ||
4-10 | 3-8 | 2-6 | 5.39-5.71 | 4.96-7.2 | ||||||
TEAF_-1.2-2.0_ | 1200-2000 | 90-50 | 6-16 | 6-12 | 4-9 | 6.78-8.56 | 5.3-7.5 | 25-35 | ||
TEAF_-1.5-3.0_ | 1500-3000 | 68-34 | 9-37 | 8-29 | 6-22 | 7.4-9.26 | 6.6-7.95 | 30 | ||
TEAF_-2.4-4.5_ | 2400-4500 | 40-20 | 25-83 | 18-65 | 14-48 | 8.43-11.38 | 7.3-9.72 | 40 | ||
TEAF_-0.8-1.6-UH |
800-1600 |
190-90 | S | H | S | H |
60 | |||
2-6 | 2.0-4.5 | 9.9- 15.2 | 8.65-13.3 | |||||||
TEAF_-1.2-1.7-UH | 1200- 1700 | 120-80 | 5-7 | 3.0-5.0 | 11.9-14.68 | 9.47-12.88 | 50 | |||
TEAF_-1.5-2.4-UH | 1500-2400 | 90-55 | 6-14 | 4.5- 11.0 | 13.4-16.95 | 11.9-15.2 | 40 | |||
TEAF_-2.4-3.2-UH | 2400-3200 | 55-40 | 14-25 | 11.0-17.0 | 16.95- 19.8 | 15.2-17.29 | 35 | |||
TEAF_-3.2-4.5-UH | 3200-4500 | 45-30 | 24-48 | 17.5-37.0 | 19.8-23.44 | 17.29-20.9 | 30 | |||
有低分辨率或標準分辨率可供選擇。
Brimrose 使用二氧化碲 (TeO2) AOTF 晶體，該晶體在近紅外區域以所謂的非共線配置運行 - 聲波和光波以完全不同的角度通過晶體傳播。
材料： TE – 二氧化碲 (350-5000 nm) QZ – 石英 (SiO2)
選項： S – 標準分辨率 H – 高分辨率
EH – 超高分辨率 UH – 超高分辨率

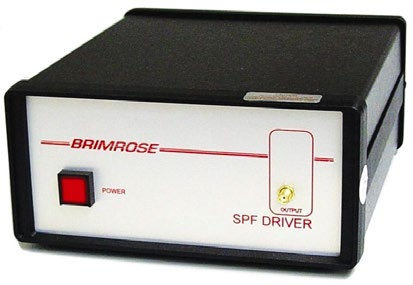

SPS/SPF 型 AO 控制器規格
SP 型號 AO 控制器是高性能射頻頻率合成器，集成在帶有交流電源的獨立機箱中。 帶有 DB9 連接器接口的模塊化電纜允許通過個人計算機 USB 端口（串行 RS232 可選）進行頻率控制。 通過使用任何終端（調制解調器）程序（例如 ProComm）的簡單命令，用戶可以通過計算機鍵盤設置任何頻率。 此外，該裝置還包含一個頻率控制程序，可與任何 IBM PC 計算機一起使用。
驅動型號 # | VFI-XX-YY-SPS-A-C3 | VFI-XX-YY-SPF-A-C3 | |
頻率范圍 | 符合 AOTF 要求 | ||
頻率步長 | 4 Hz | 10 Hz | |
頻率穩定性 | 0.010% jue對值 (100 PPM)； +15℃ 至 +75℃ | 0.015%; +15℃ to +75℃ | |
頻率切換速度 | 典型值 15 毫秒 （從 Min. 頻率到Max. 頻率） | 8 ns | |
每個步驟的最短持續時間 | N/A | 掃描模式為 32 ns 跳頻模式為 1 ms（<300 hops） 跳頻模式為 15 ms（>300 hops） | |
功率輸出 | 針對 AOTF 器件的z佳性能進行了優化 | ||
功率控制 | N/A | 12 位衰減器，范圍 25 dB（Min. 值） | |
調制 | 無（TTL 或模擬可選） | ||
尺寸信息 | 該裝置將封裝在 190 毫米（7.5 英寸）寬、100 毫米（4 英寸）高、220 毫米（8.75 英寸）深的儀器箱中。 后面板散熱器將深度Max. 增加至 270 毫米（10.5 英寸）。 該尺寸不包括連接器。 提供可拆卸的交流電源線和射頻電纜。 | ||
使用環境 | 標稱實驗室條件：z高溫度為 +35℃。設備未密封以防止潮濕或冷凝濕氣。 | ||
輸出電阻 | 50 ohms | ||
輸出接口 | SMA jack on front panel | ||
