4.56um高功率臺式DFB-QCL量子級聯激光器(QCL高功率光源) 150mW

4.56um高功率臺式DFB-QCL量子級聯激光器(QCL高功率光源) 150mW
4.56um高功率臺式DFB-QCL量子級聯激光器是上海筱曉光子開發的可調諧連續光激光器,波長調諧范圍可達30nm,準直輸出功率高達180mW,能夠滿足氣體傳感分析測試、中紅外測試光源等條件。臺式DFB-QCL激光器模塊內部集成了數字激光驅動、可調增益放大器、1f/2f數字鎖相放大器、模擬輸出溫控單元,并可通過軟件控制調諧激光器的溫度和工作電流。我們的激光器準直輸出功率穩定,波長穩定性好,是中紅外高功率優秀測試光源。


聯系客服
 西北華中華東華南 Daisy
18602170419 同微信 可掃碼  info@microphotons.com
 華北西南東北 Moli
13061644116 同微信 可掃碼  info@microphotons.com
產品型號 2
貨號 操作 名稱
A80060075  4.56um高功率臺式DFB-QCL量子級聯激光器光源150mW(臺式光源)   [PDF] 峰值工作波長 4.56um;輸出功率 150mW    價格 : 請聯系客服 庫存/貨期:請咨詢客服
A80060034  4.56um高功率臺式DFB-QCL量子級聯激光器光源150mW(TDLAS綜合控制模塊)   [PDF] 峰值工作波長 4.56um;輸出功率 150mW    價格 : 請聯系客服 庫存/貨期:請咨詢客服
總覽

4.56um高功率臺式DFB-QCL量子級聯激光器是上海筱曉光子開發的可調諧連續光激光器,波長調諧范圍可達30nm,準直輸出功率高達180mW,能夠滿足氣體傳感分析測試、中紅外測試光源等條件。臺式DFB-QCL激光器模塊內部集成了數字激光驅動、可調增益放大器、1f/2f數字鎖相放大器、模擬輸出溫控單元,并可通過軟件控制調諧激光器的溫度和工作電流。我們的激光器準直輸出功率穩定,波長穩定性好,是中紅外高功率優秀測試光源。


通用參數

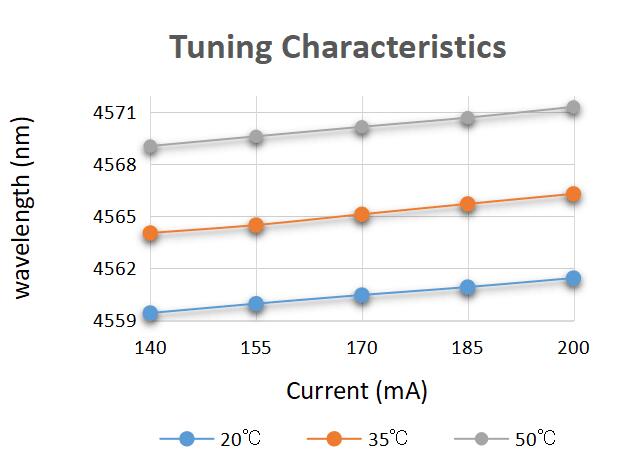

調諧特性

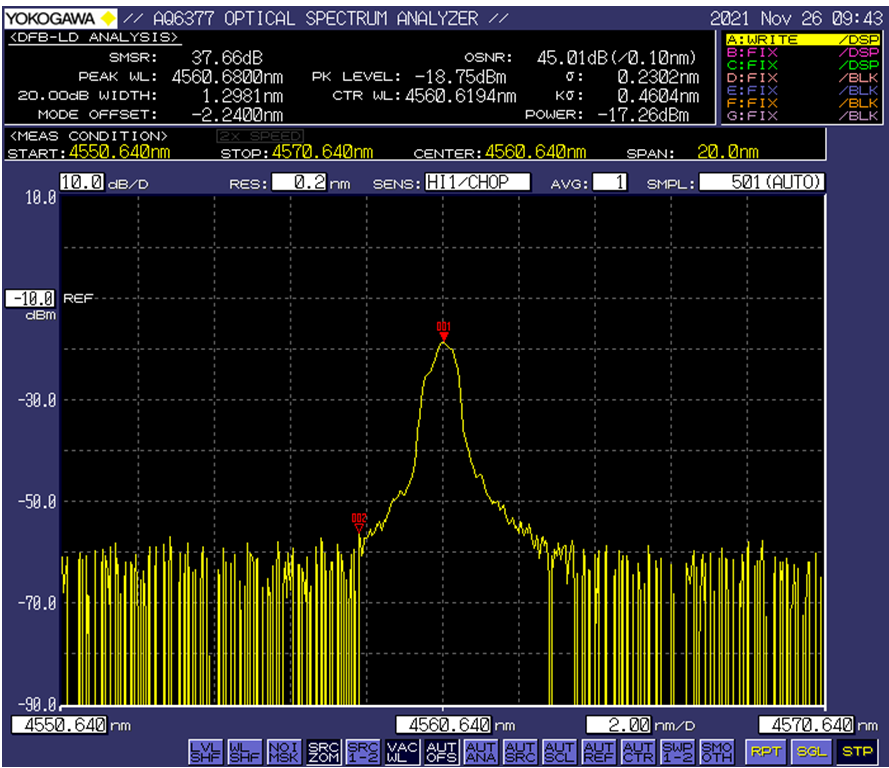

一,光譜圖

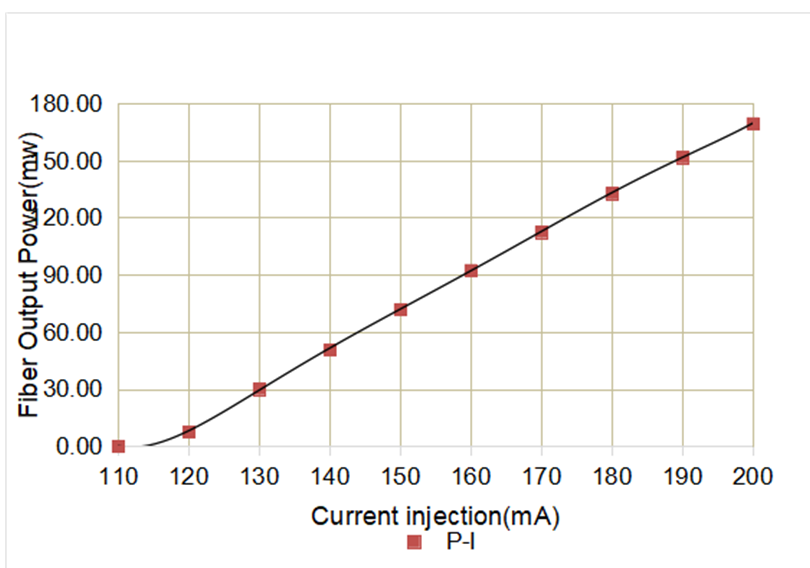

二,功率曲線

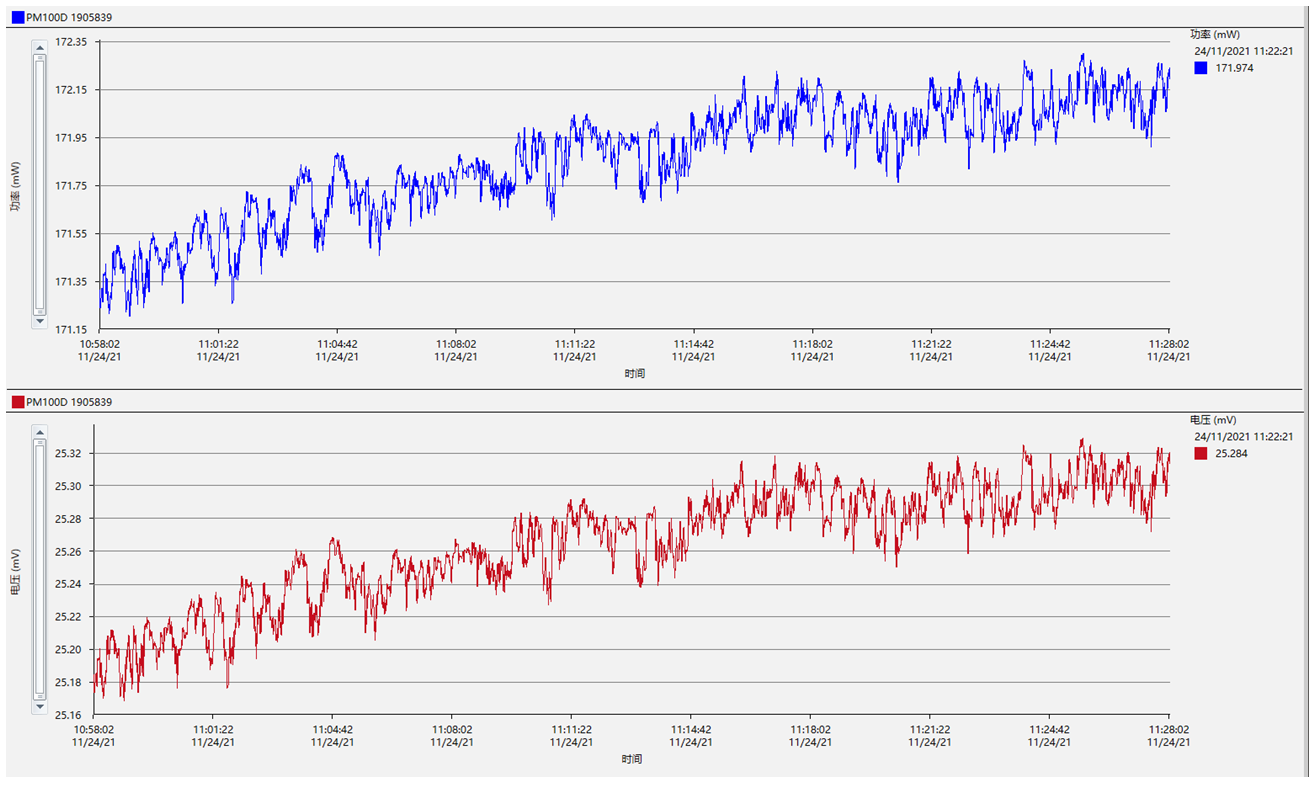

三,功率穩定性

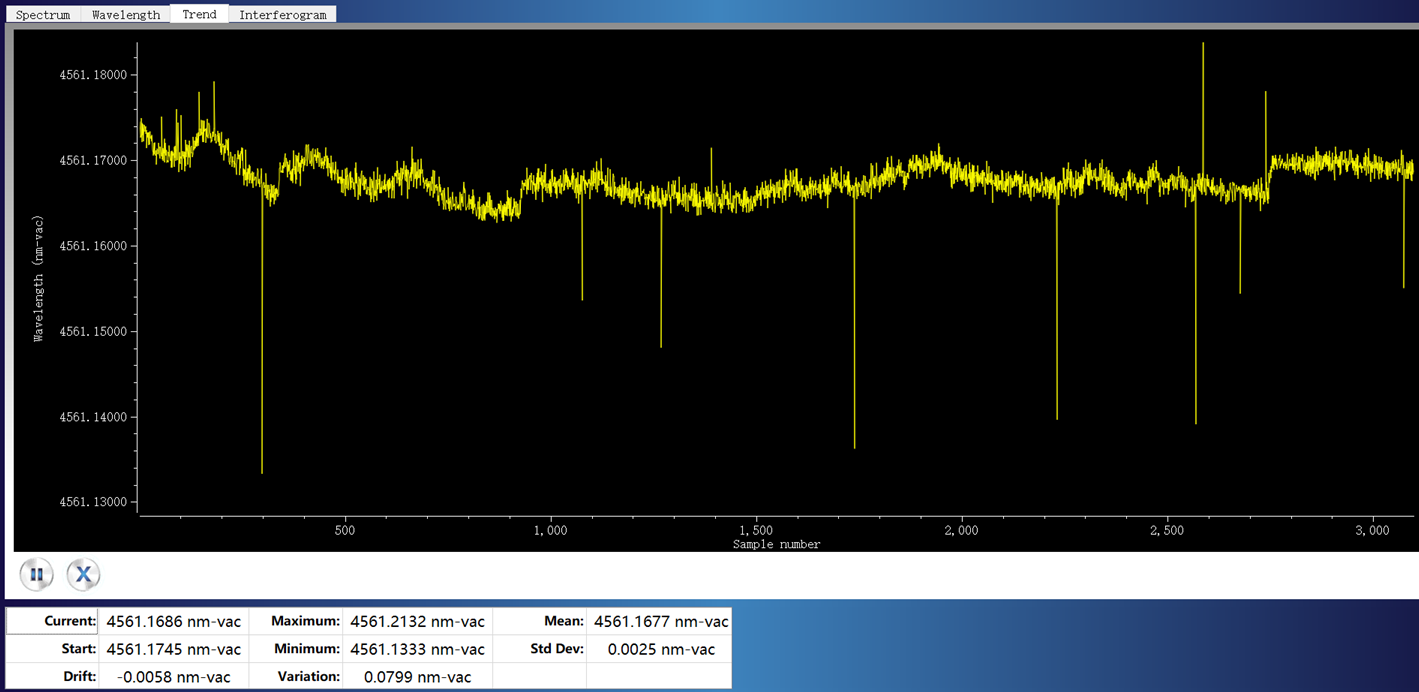

四.波長穩定性

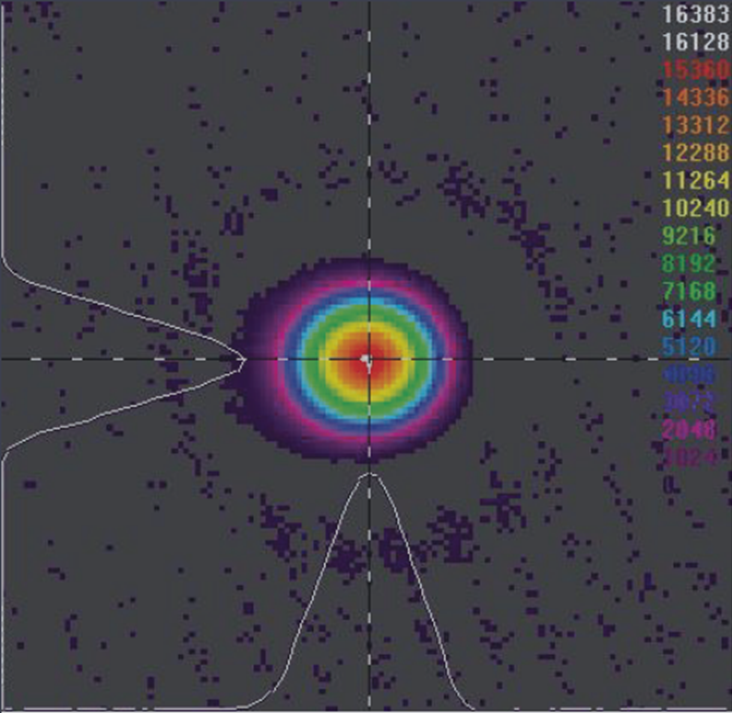

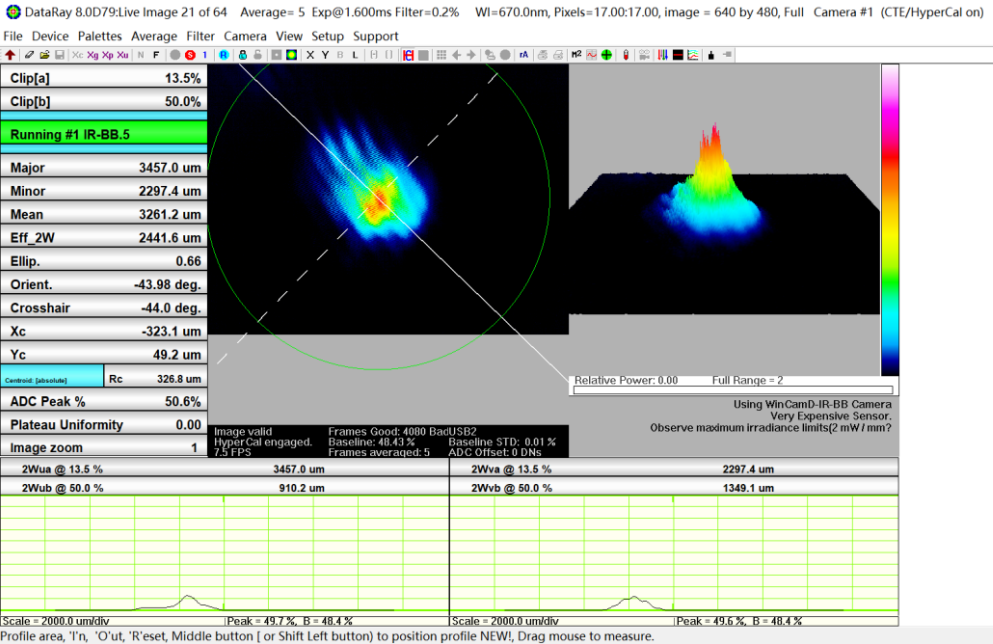

五,光斑





六、TDLAS氣體分析

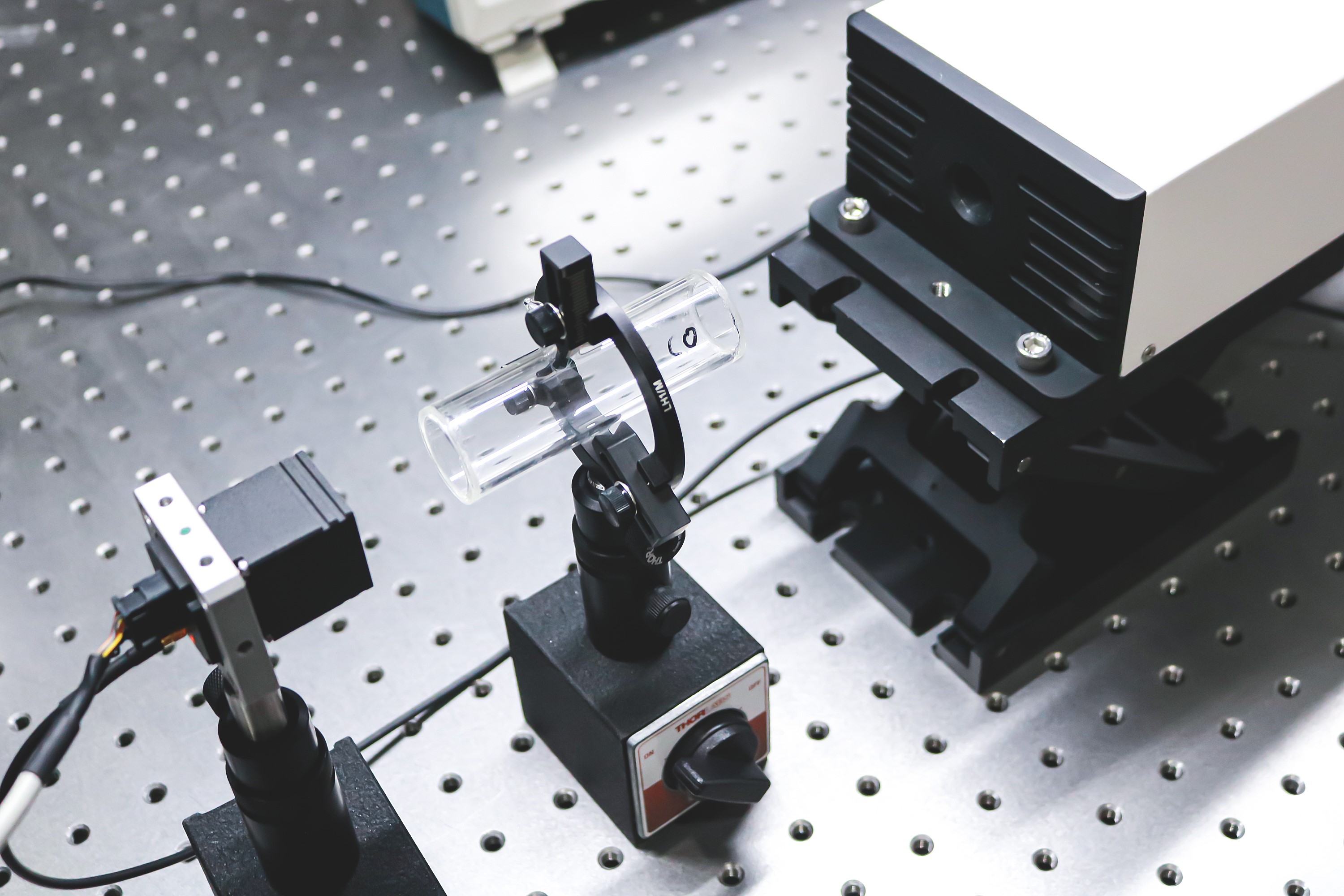

激光準直輸出,通過10cm直通氣體吸收池,然后打到MCT探測器上,探測到的信號接入PREAMP前置放大端,再經過鎖相放大器調制解調,通過DACOUT模擬輸出端輸出二次諧波信號。

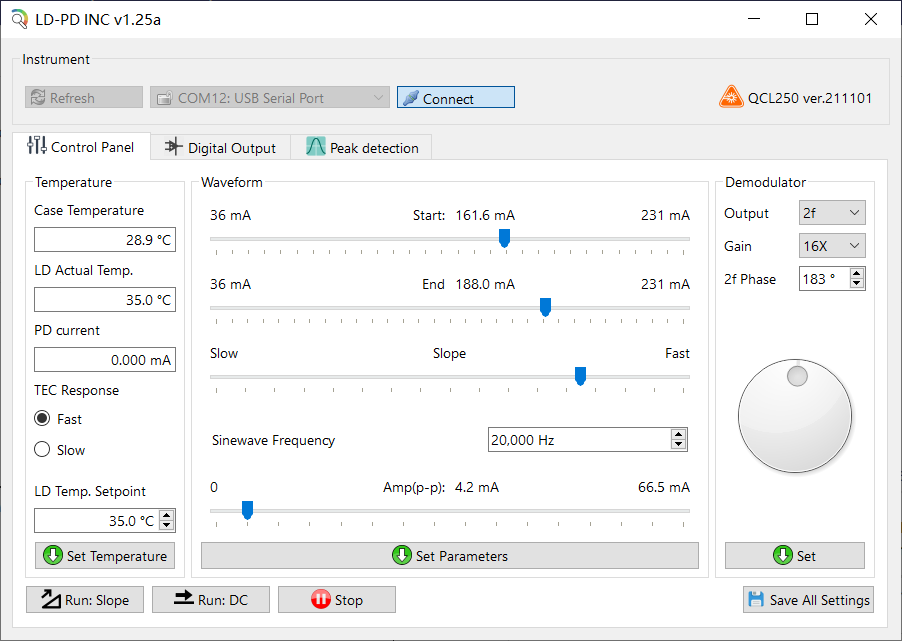

軟件參數設置:

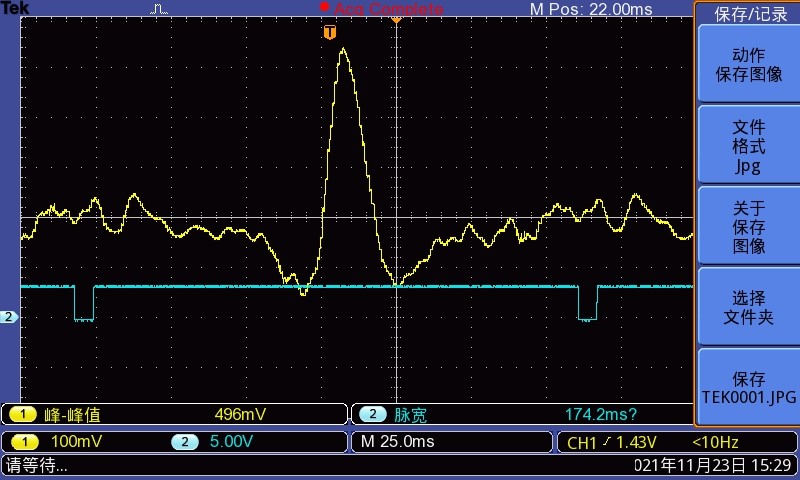

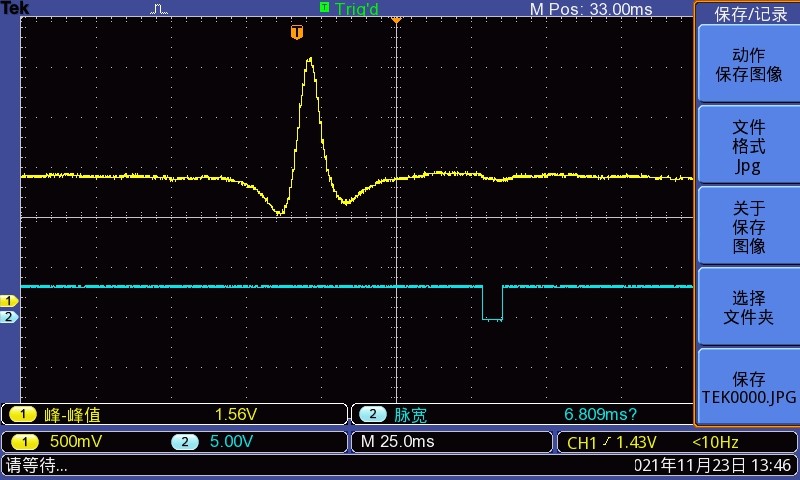

二次諧波波形圖:






10%濃度CO






200ppm濃度CO


4.56um低功耗QCL 測試報告 2023/04/26

1. 激光輸出測試

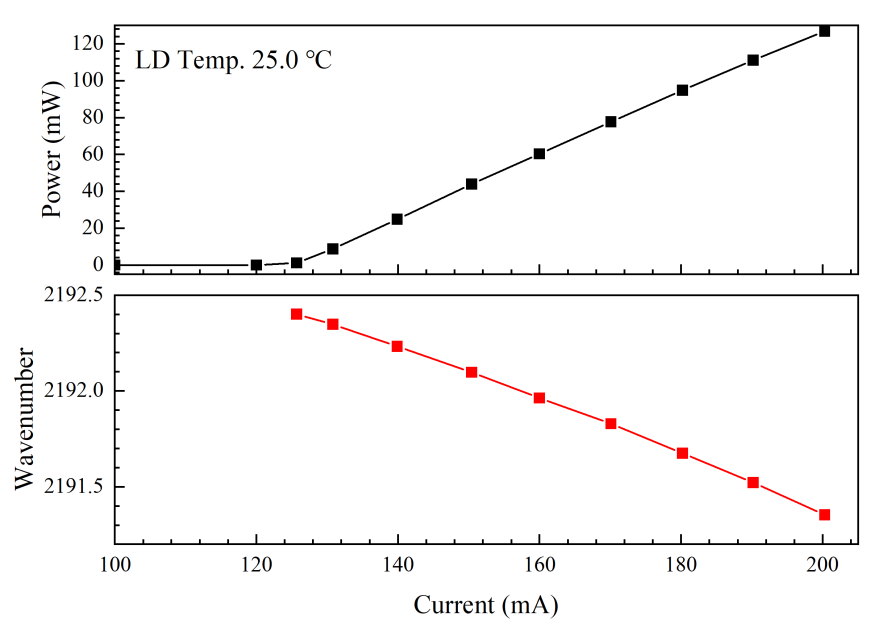

1.1. Output Power & Wavelength vs. Current

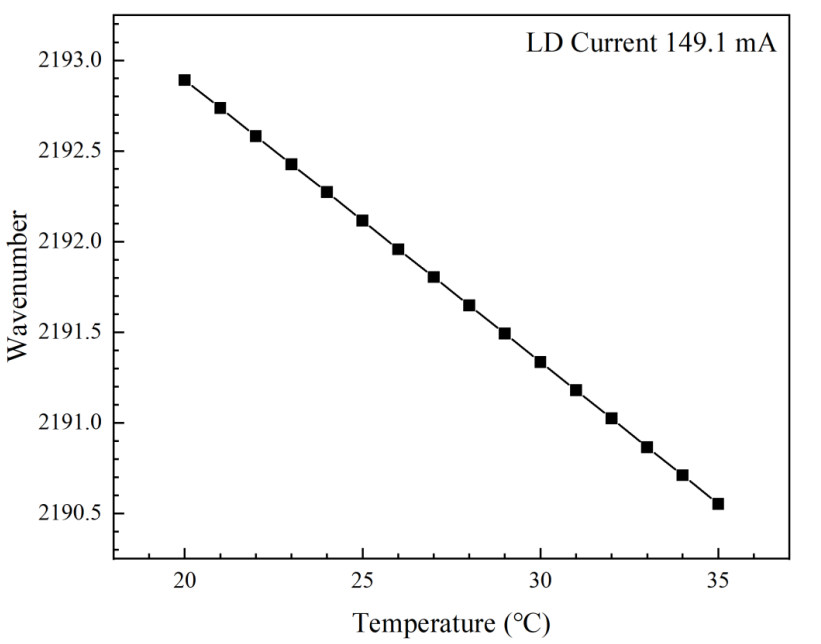

1.2. Wavelength vs Temperature

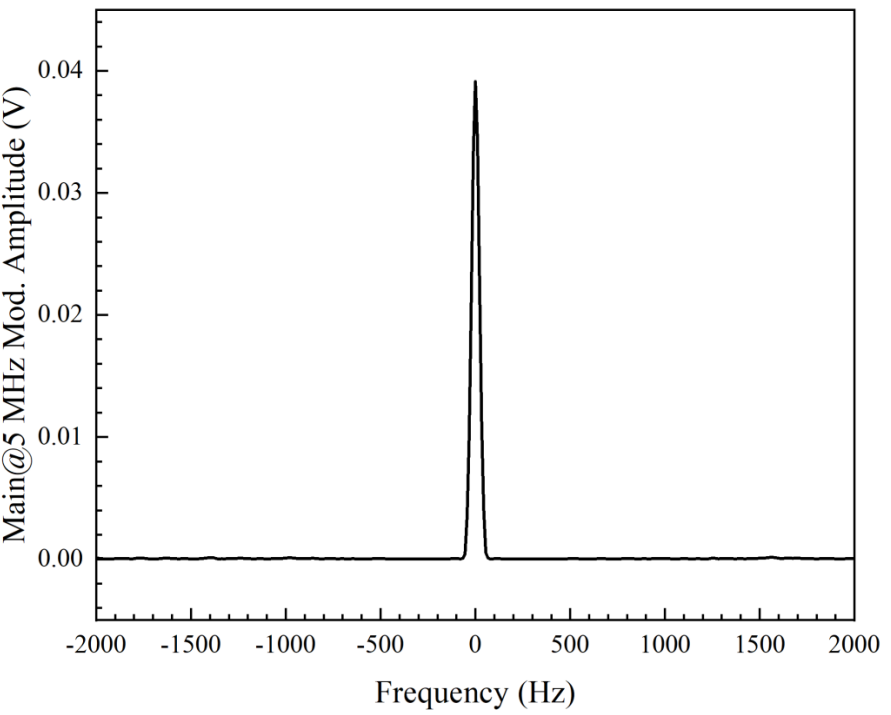

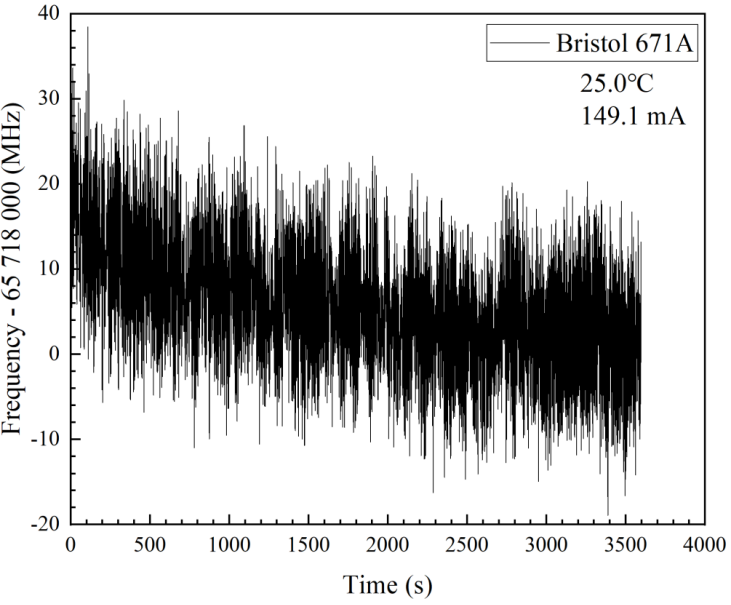

Frequency Stability

1h measurement after 30 mins Warm-up

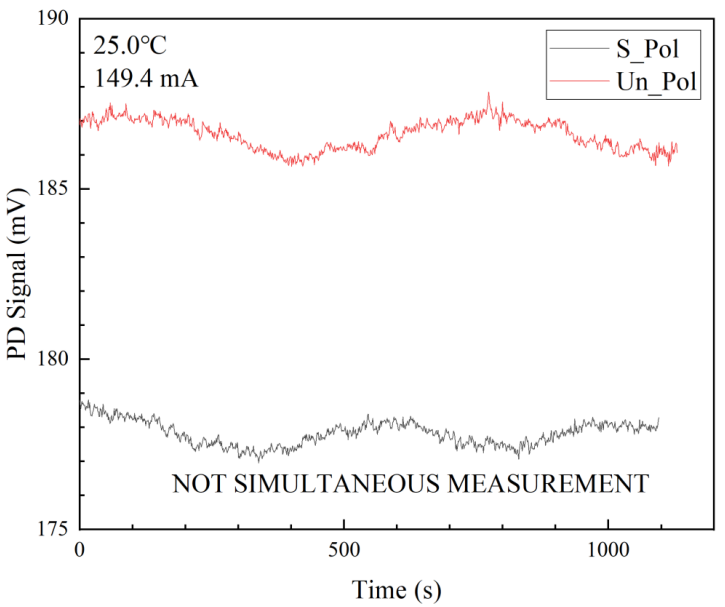

Power stability

Measured after 10 dB attenuation by a photodiode.

S_pol measured after a silicon PBS

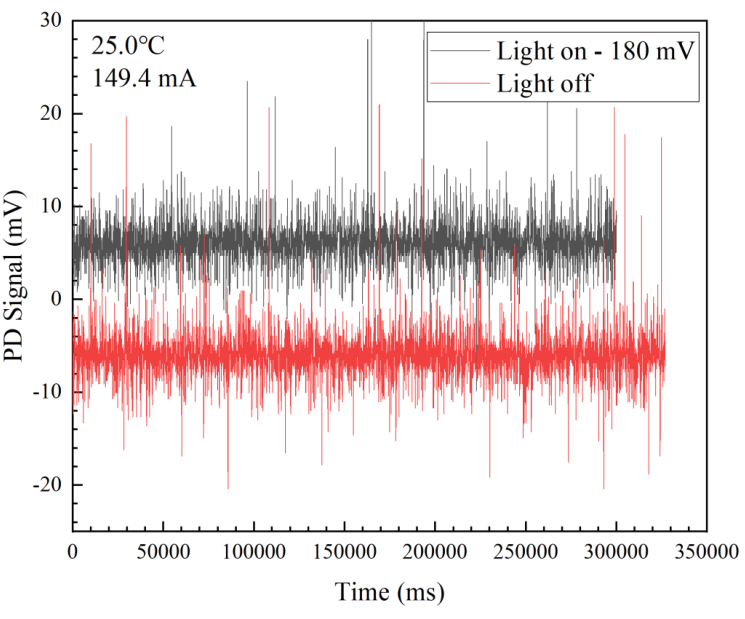

Short term power stability (5 mins)

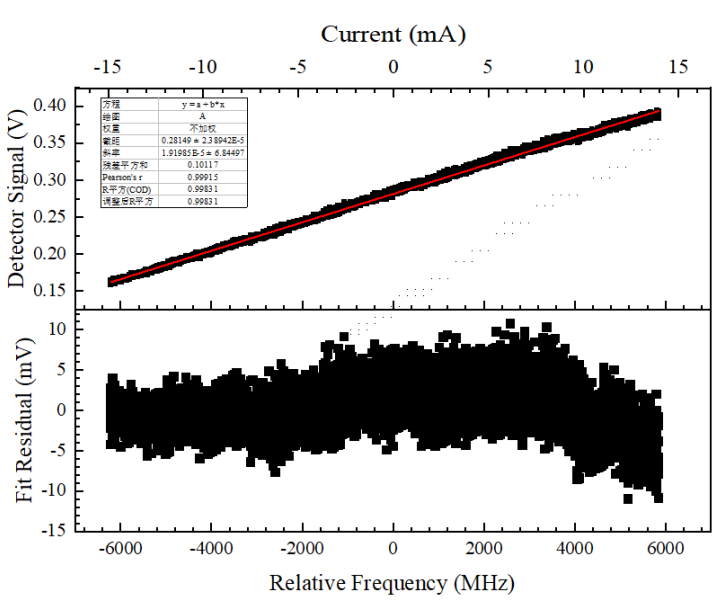

Power/Current linearity

Nonlinearities may come from interference inside the Laser diode.

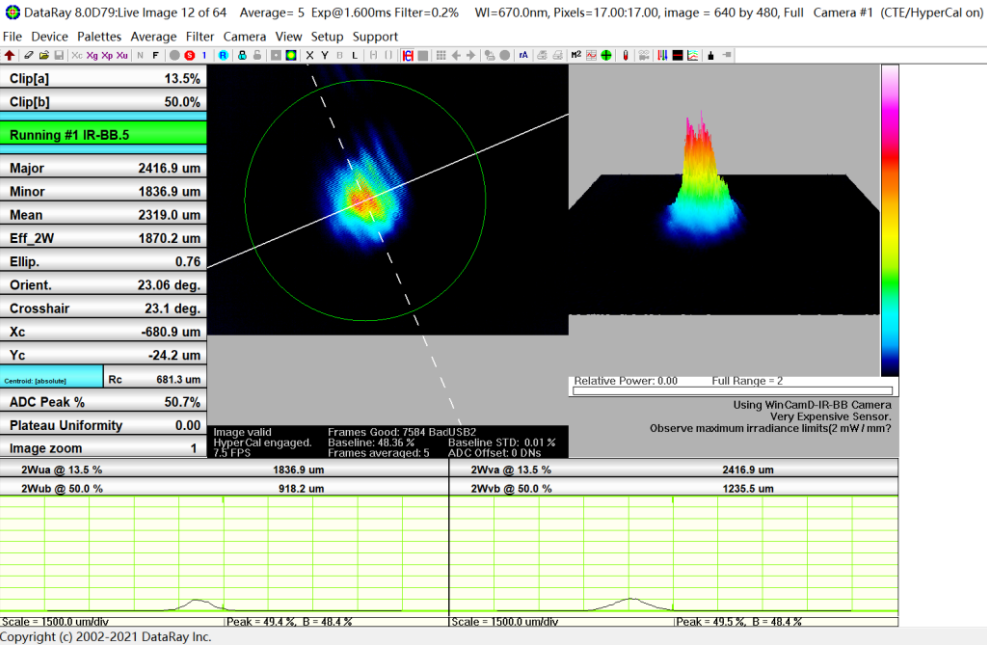

Beam quality

600 mm




1000 mm

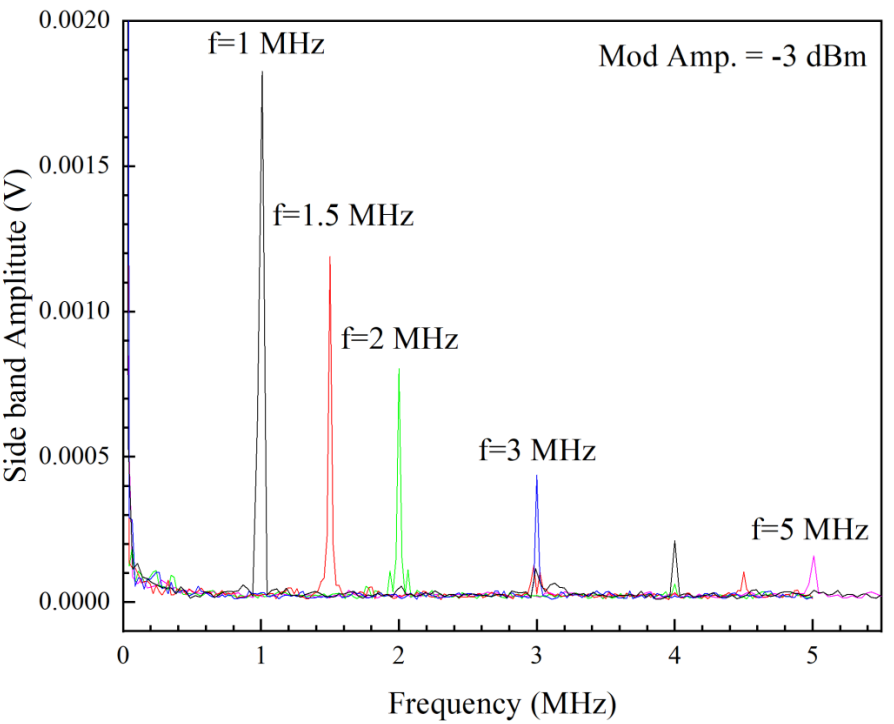

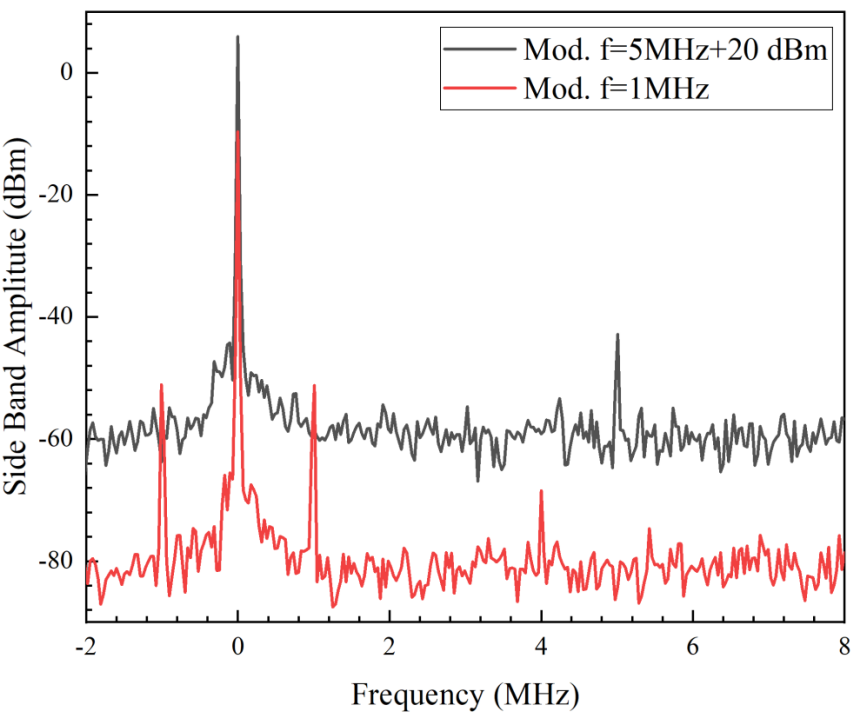

Modulation Character
