Compact polygon scanner for laser cleaning , Gecko-5-HP1用于高達1kw級激光功率 ,多面掃描轉鏡可以以數百米/秒的速度掃描，并具有很高的激光損傷閾值，使其成為高速激光清洗的理想選擇。
新的Gecko-5-HP1是優秀款緊湊型多面掃描轉鏡，專為高功率激光清洗而設計。其固體鋁多邊形具有優異的散熱性，其介電涂層在1064 nm處具有高反射性。它是理想的激光清洗與手持和機械臂系統。它也將用于高速裝配線激光清洗。
Gecko-5-HP1具有8.5 mm孔徑，80 x 120 mm占地面積，可以以每秒數百米的速度掃描KW級激光。
精密激光掃描提供支持電子設備，使原始設備制造商和系統集成商能夠輕松地在各種類型的材料處理、檢查和激光雷達應用中實施多面掃描轉鏡。
Geck-5-HP1說明
鏡面數（Facets) | 8 |
內徑 | 55mm |
鏡面厚度 | 10mm |
面通光孔徑 | 20 x 8.5 mm |
涂層 | 介電1064 nm |
速度 | 1,000-5,000RPM |
掃描速率 | 133 到 667 Hz |
掃描角度 | 掃描角度高達≈50度(取決于光斑大小和光束進給角度) |
速度控制 | TTL外部頻率參考 |
旋轉（Rotation) | 從多邊形側面看的CW |
面平面度 | λ/4 @ 633 nm per inch |
表面粗糙度 | < 70? RMS |
表面質量 | 60/40 |
動態軌跡 | < 60 arc sec |
面與面（Facet-Facet) | < 30 arc sec |
抖動 | < 0.03% |
速度穩定性 | < 0.03% |
軸承 | 滾珠軸承 |
工作姿態 | 可變 |
電源電壓 | 24 VDC +/- 10% |
Max. 電流 | 2.0A啟動(1.0A運行) |
加速時間 | < 30sec |
控制器電源- i /O電纜 | 500 mm |
啟動/停止控制 | TTL |
速度同步信號 | TTL開路采集器 |
船舶/存儲 | -20℃至+60℃，10-90% RH |
工作 | 15℃至40℃, 15-85% RH |
可選啟動掃描檢測
需要SOS檢測器來實現與任何多面掃描轉鏡的精確線對線配準。它用于將連續波或脈沖激光同步到掃描儀。（Galvo掃描儀需要jue對編碼器，多面掃描轉鏡需要掃描開始檢測。）

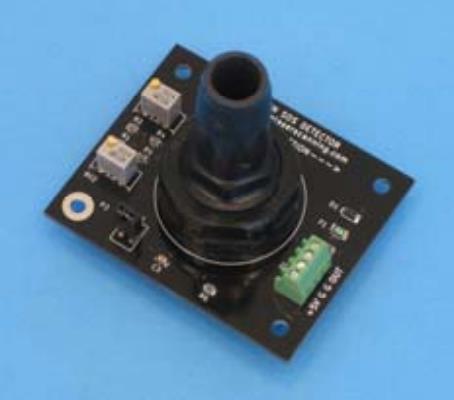

PRECISION SOS DETECTOR?是優秀款商用的掃描開始檢測器，專為高功率多邊形掃描頭內具有挑戰性的環境而設計。它在低功率成像系統中也同樣有效。它被設計為與精密SOS激光二極管模塊?一起工作

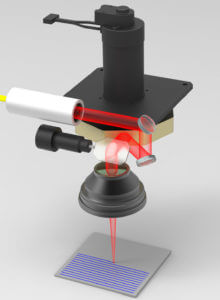

激光清洗多邊形掃描鏡Gecko-5-HP1基本光路
如圖所示，Precision Laser Scanning多邊形掃描鏡可以和振鏡或者機械臂配合，用PLS多邊形掃描控制器實現光柵式掃描。這種高達數百米的/秒的掃描速度可以充分發揮超快激光的潛能。
此外，PLS激光清洗多邊形掃描鏡由于存在軸跳動和面到面的誤差，編碼器沒有辦法提供精確的鏡面位置，因此傳統的振鏡掃描儀用的編碼器是不適合用在多邊形掃描鏡中的。多邊形掃描鏡是用一種te別的SOS（Start-Of-Scan）檢測系統，利用掃描脈沖檢測到光束的位置，即使面和面之間有誤差也沒關系，每次工作掃描都會和其他掃描精確排列。
