峰值波長λp

3.35μm

截止波長λc

3.65μm

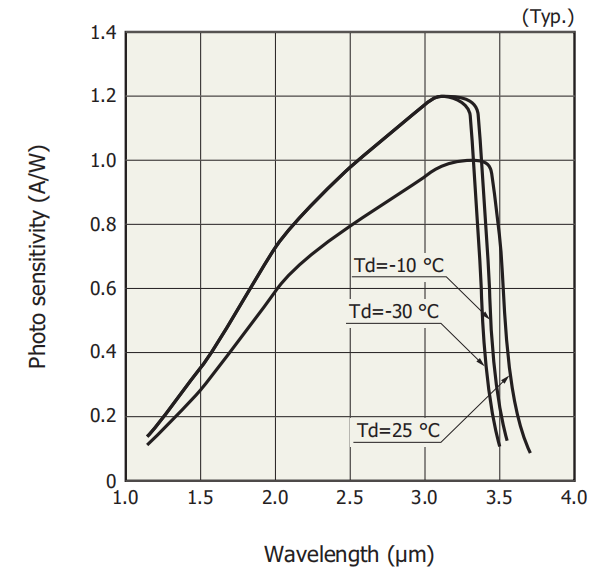

光靈敏度S   λ=λp

1.0A/W

并聯電阻

典型值：70Ω；Min. 值：40Ω

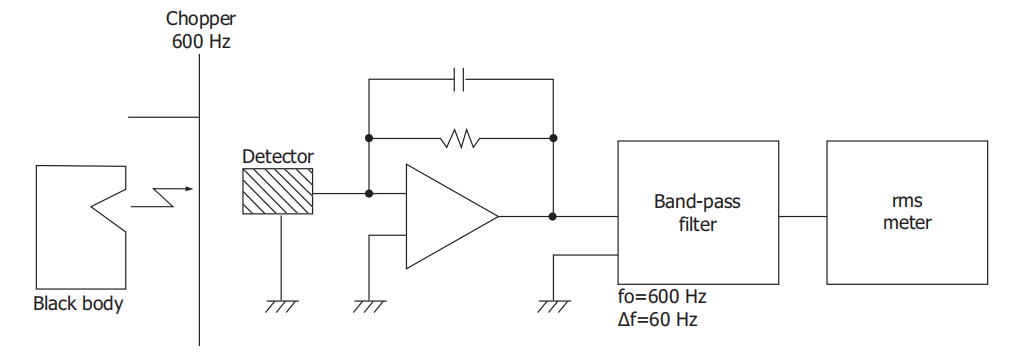

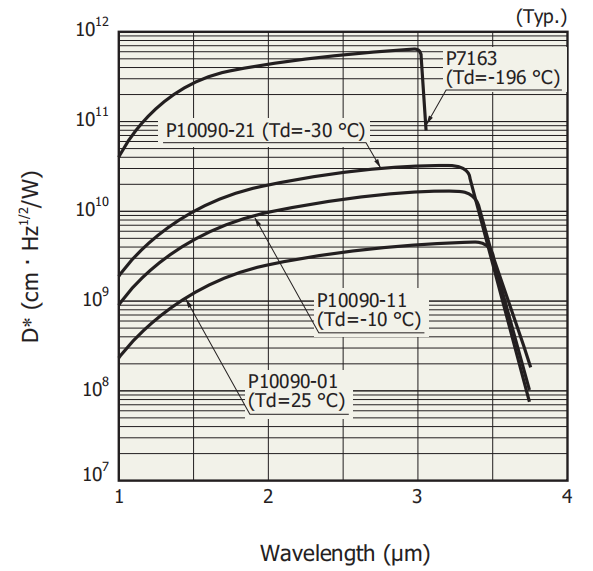

峰值探測率D*(λp, 600, 1)

典型值：4.5 × 10⁹（cm·Hz^1/2/W）

Min. 值：3.0 × 10⁹（cm·Hz^1/2/W）

NEP   λ=λp

1.5   ×   10^-11（W/Hz^1/2）

上升時間Tr (μs)

V_R=0V

R_L=50Ω

0   to 63%

0.7

元件溫度

T_d

(°C)

Min.(Ω)

Typ.(Ω)

Min.(cm · Hz^1/2/W)

Typ.(cm · Hz^1/2/W)

P10090-01

25

3.35

3.65

1.0

40

70

3.0 × 10⁹

4.5 × 10⁹

1.5 × 10^-11

0.70

P10090-11

-10

3.30

3.55

1.2

250

400

1.0 × 10¹⁰

1.6 × 10¹⁰

5.3 × 10^-12

0.45

P10090-21

-30

3.25

3.45

1000

1300

2.0 × 10¹⁰

3.2 × 10¹⁰

2.8 × 10^-12

0.30

P7163

-196

3.00

3.1

1.3

1 × 10⁵

1 × 10⁶

3.5 × 10¹¹ *3

6.0 × 10¹¹ *3

1.5 × 10^-13

0.10

結構

窗體材料

藍寶石玻璃

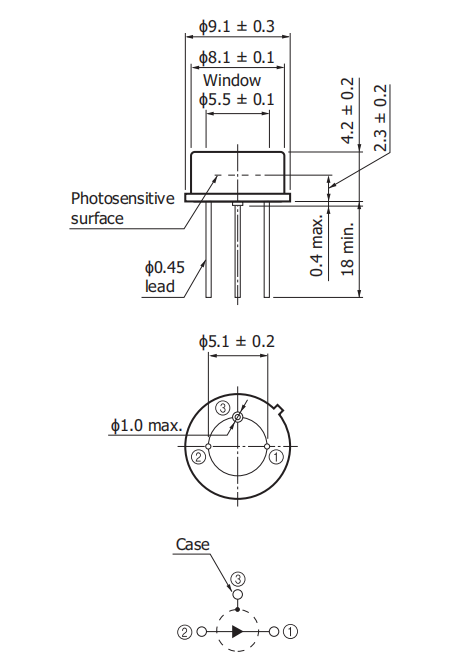

封裝

TO-5

制冷

無

jue對Max. 值

反向電壓VR(V)

0.5

工作溫度

-40至+60℃

存儲溫度

-40至+80℃

輸入Max. 光功率

0.6W

熱電冷卻器

允許電流(A)

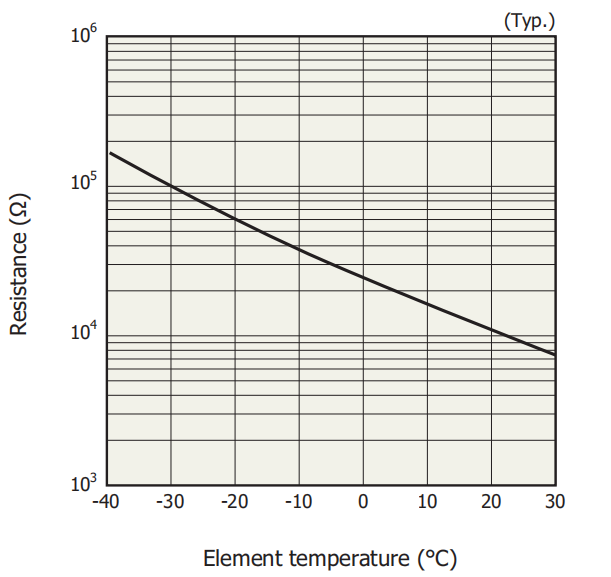

熱敏電阻

功耗(mW)

反向電壓

V_R(V)

工作溫度T_op

(°C)

儲存溫度

T_stg(°C)

Max.

入射光

水平

(W)

P10090-01

①/S

TO-5

非冷卻式

-

?1

-

-

0.5

-40 to +60

-40 to +80

0.6

P10090-11

②/S

TO-8

單級電子冷卻

1.5

0.2

P10090-21

兩級電子冷卻型

1.0

P7163

③/S

Metal dewer

金屬杜瓦

LN2 液氮

12 *2

?1

-

-

-55 to +60
