| 貨號 | 操作 | 名稱 | 描述 | 工作波長 | ||
|---|---|---|---|---|---|---|
|
A80161244 | VUV級拋光氟化鎂(MgF2)窗片 0.12-7um 13.0mmX1.0mm [PDF] | 透射范圍：0.12-7μm；折射率：No 1.413 0.22μm； 反射損耗：5.7％ 0.22μm（2個表面）；規格(D×L)：13.0mm×1.0mm；透射率@121nm：>40%（typ.>55%）；S/D：40/20；材料等級：VUV級拋光； | 0.12-7μm |
價格 : ￥0
庫存/貨期:請咨詢客服
|
| 圖片 | 名稱 | 貨號貨期 | 描述 | 參數 | 價格 |
|---|---|---|---|---|---|
|
|
VUV級拋光氟化鎂(MgF2)窗片 0.12-7um 13.0mmX1.0mm [PDF] |
A80161244
|
透射范圍：0.12-7μm；折射率：No 1.413 0.22μm； 反射損耗：5.7％ 0.22μm（2個表面）；規格(D×L)：13.0mm×1.0mm；透射率@121nm：>40%（typ.>55%）；S/D：40/20；材料等級：VUV級拋光； |
工作波長: 0.12-7μm |
聯系客服或
提交詢價單 |

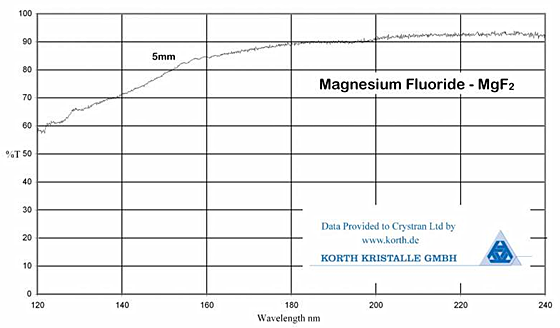

MgF2能很好地透過VUV區域到萊曼-阿爾法氫線（121nm）甚至更遠。氟化鎂主要用于UV光譜，并且對于準分子激光具有很好的應用。MgF2通過真空Stockbarger技術在各種直徑的鑄塊中生長。 氟化鎂是一種堅韌的材料，并且拋光良好。 因此，它可以工作到zui高標準。 MgF2具有微弱的雙折射性質，并且通常提供垂直于窗面切割的光軸。

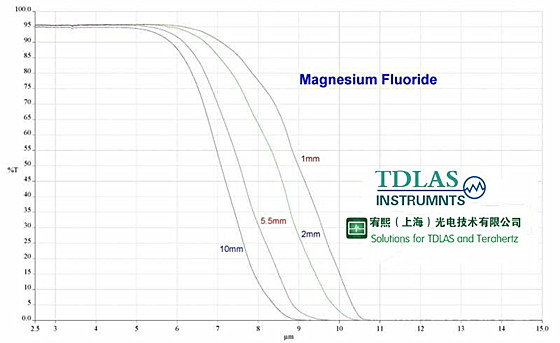

透射范圍： | 0.12?7μm（1） |
折射率： | No 1.413@ 0.22μm（4） |
反射損耗： | 5.7％@0.22μm（2個表面） |
吸收系數： | 40×10 -3 cm -1 at 2.7μm |
吸收峰： | 20μm（1） |
dn / dT： | 2.3（para）1.7（perp） at 0.4μm（1） |
dn /dμ= 0： | 1.4μm |
密度： | 3.18g / cc |
熔點： | 1255℃ |
熱導率： | 21（para）33.6（perp）W m-1 K-1 at 300K（3） |
熱膨脹： | 13.7（para）8.9（perp）×10-6 / K（1） |
硬度： | Knoop 415 |
比熱容量： | 1003 J Kg m-1 K-1 |
介電常數： | 4.87（para）5.45（perp） at 1MHz（1） |
楊氏模量（E）： | 138GPa（2） |
剪切模量（G）： | 54.66GPa（2） |
體積模量（K）： | 101.32GPa（2） |
彈性系數： | C11 = 140 C12 = 89 C44 = 57 C13 = 63 C66 = 96（2） |
表觀彈性極限： | 49.6 MPa（7200 psi） |
泊松比： | 0.276（2） |
溶解度： | 0.0002g / 100g water |
分子量： | 62.32 |
類型/結構： (Class/Structure) | Tetragonal，可沿c軸上切割 (Tetragonal P42/mnm (#136) Rutile Structure. Can cleave on c-axis but not easily.) |
(1) Duncanson et.al. Proc.Phys.Soc. V72, p1001, 1958
(2) Kandil et.al. J.App.Phys. V52, p749, 1981
(3) Kashnow & MCarthy, J.Phys.Chem. V30, p813, 1969
(4) Laporte et. al. J.Opt. Soc. Am. V73, No 8, p1062
折射率:(No = Ordinary Ray 普通射線 Ne = Extraordinary Ray 特殊射線)
μm | No | Ne | μm | No | Ne | μm | No | Ne |
0.1137 | 1.7805 | 0.1149 | 1.7420 | 0.1179 | 1.6800 | |||
0.1198 | 1.6510 | 0.121 | 1.628 | 1.632 | 0.130 | 1.566 | 1.568 | |
0.140 | 1.5095 | 1.523 | 0.150 | 1.480 | 1.494 | 0.160 | 1.461 | 1.475 |
0.170 | 1.448 | 1.462 | 0.180 | 1.439 | 1.453 | 0.190 | 1.431 | 1.444 |
0.200 | 1.423 | 1.437 | 0.220 | 1.413 | 1.426 | 0.248 | 1.403 | 1.416 |
0.257 | 1.401 | 1.414 | 0.266 | 1.399 | 1.412 | 0.280 | 1.396 | 1.409 |
0.300 | 1.393 | 1.405 | 0.330 | 1.389 | 1.402 | 0.337 | 1.389 | 1.401 |
0.350 | 1.387 | 1.400 | 0.355 | 1.386 | 1.399 | 0.400 | 1.384 | 1.396 |
0.546 | 1.379 | 1.390 | 0.700 | 1.376 | 1.388 | 1.087 | 1.373 | 1.385 |
1.512 | 1.370 | 1.382 | 2.000 | 1.368 | 1.379 | 2.5 | 1.364 | 1.375 |
3.030 | 1.360 | 1.370 | 3.571 | 1.354 | 1.364 | 4.000 | 1.349 | 1.359 |
4.546 | 1.341 | 1.350 | 5.000 | 1.334 | 1.343 | 5.556 | 1.324 | 1.332 |
6.060 | 1.314 | 1.321 |
氟化鎂窗片訂購型號:
訂購型號 | 規格(D×L)(mm) | 透射率@121nm | S/D | 材料等級 |
MGFP13-1U | 13.0mm×1.0mm | >40%（typ.>55%） | 40/20 | VUV |
MGFP13-2U | 13.0mm×2.0mm | >40%（typ.>55%） | 40/20 | VUV |
MGFP15-1U | 15.0mm×1.0mm | >40%（typ.>55%） | 40/20 | VUV |
MGFP19-1U | 19.0mm×1.0mm | >40%（typ.>55%） | 40/20 | VUV |
MGFP20-1U | 20.0mm×1.0mm | >40%（typ.>55%） | 40/20 | VUV |
MGFP20-2U | 20.0mm×2.0mm | >40%（typ.>55%） | 40/20 | VUV |
MGFP25-1U | 25.0mm×1.0mm | >40%（typ.>55%） | 40/20 | VUV |
MGFP25-1.5U | 25.5mm×1.5mm | >40%（typ.>55%） | 40/20 | VUV |
MGFP25-2U | 25.0mm×2.0mm | >40%（typ.>55%） | 40/20 | VUV |
MGFP25-3U | 25.0mm×3.0mm | >40%（typ.>50%） | 40/20 | VUV |
MGFP25-4U | 25.0mm×4.0mm | >40%（typ.>50%） | 40/20 | VUV |
MGFP25-5U | 25.0mm×5.0mm | >40%（typ.>50%） | 40/20 | VUV |
MGFP32-3U | 32.0mm×3.0mm | >40%（typ.>50%） | 40/20 | VUV |
