PCIe-6920是一款PCIe x8 Lane、雙通道、14bits分別率的高速數據采集卡，采樣率250MSps。板載高性能FPGA芯片，具有豐富的乘法器和RAM資源。通過采用大容量數據緩存和高速數據傳輸引擎技術，支持原始數據的實時上傳，數據傳輸速率可達2GB/s。驅動程序具有良好的兼容性，支持WIN7、WIN8、WIN10的32/64bits多個版本
DAS（分布式聲波傳感）和DVS（分布式振動傳感）是近年來相對新的技術方向，相對于DTS（分布式測溫傳感）技術要求更高，同時對器件的要求也越來越高，其中系統中的AD要求就非常高，同時需要具備高采樣率和高精度，由于需要長期運行，對其穩定性要求也非常高。目前我司能提供用于DAS和DVS系統上的高速A/D（采樣率能到1GS/s 16bit）
14bits雙通道同步實時采樣
250M采樣率
直流耦合，50Ω輸入阻抗
2Vpp輸入電壓范圍
0-125MHz模擬帶寬（帶寬可定制）
高達88dBc SFDR
觸發輸出脈沖，16通道數字IO
PCI Express x8 Lane高速傳輸接口
2GB DDR3高速數據緩存
信號處理
實驗科研

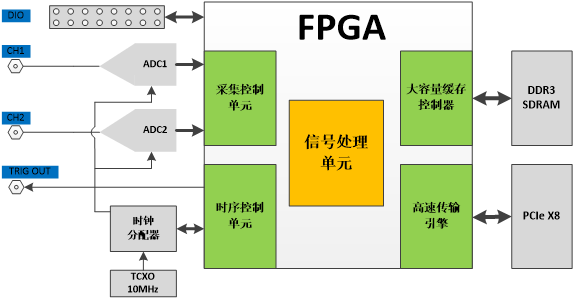

系統框圖
輸入通道 | 值 | 單位 | |
輸入通道數 | 2 | ||
輸入阻抗 | 50±1% | Ω | |
輸入信號范圍 | 2Vp-p/10dBm | ||
輸入耦合方式 | DC（可定制AC耦合） | ||
分辨率 | 14 | bits | |
帶寬(-3dB) | 0-125（可定制其他帶寬） | MHz | |
無雜散動態范圍（SFDR） | -1dBFS輸入/250MSps | ||
fIN=26MHz fIN=42MHz | 88.5 | dBc | |
88.9 | dBc | ||
信噪比（SNR） | -1dBFS輸入/250MSps | ||
fIN=26MHz fIN=42MHz | 70 | dBFS | |
72 | dBFS | ||
平均噪聲密度 | -140 | dBm/Hz | |
內部參考時鐘 | |||
頻率 | 10 | MHz | |
穩定度 | ±0.5（-20-60℃） | ppm | |
觸發輸出 | |||
高電平Min. 電壓 | 3.3 | V | |
脈沖寬度分辨率 | 4 | ns | |
Min. 脈沖寬度 | 4 | ns | |
數字輸入/輸出 | |||
通道數 | 16 | ||
電平標準 | 3.3V LVTTL | ||
輸出驅動能力 | 8（MAX） | mA | |
信號速率 | 50（MAX） | Mbps | |
板載緩存 | 2 | GB（DDR3L） | |
板載算法
支持IQ解調功能，中心頻率可設置
支持原始數據、IQ解調后的幅值和相位數據以及過程數據獲取
每次觸發采集點數Max. 為65536（單通道使用或者只用原始數據時131072）
支持觸發延遲采樣
采樣率可降頻為125M、83.33M、62.5M和50M使用
供電及功耗
供電電壓：12V（金手指供電）
功耗：18W（Max）
溫度范圍
工作溫度：-20~60℃
存儲溫度：-40~85℃
機械尺寸
181mm(L) x 111mm(W)x20mm(D)
