為自適應光學設計,超過3000幀每秒的全幀成像,甚至在接近完全黑暗的環境中也能成像。重新定義EMCCD低光成像的新標準,低光成像的新標準。優秀的信噪比(SNR),得益于電子技術減少了EMCCD相機固有的噪聲,實現了真正的光子計數低的背景信號和z高的電子倍增(EM)增益,z高可達5000,在反向工作模式(IMO)下提供z佳的超低光照條件下的結果,密封機身并配備全液體冷卻系統,防止不必要的氣流,同時消除熱梯度以更高的幀率運行,超越變化中的大氣,提供對焦面波前傳感所需的分辨率更快的采集,得益于在全幀下z高可達3015幀每秒的幀率,以及在30 MHz讀出速率下35.5 μs的Shou像素延遲優秀水平的靈敏度,實現高效的低光照成像優秀的圖像質量,得益于更高的電荷轉移效率,無噪聲過濾算法,生成的噪聲量本身就更低,消除了去除真實光電子的風險。
● 靈活采集功能:
● 液冷配件
● 真空兼容冷卻
● 感興趣區域(ROI)
● 像素合并(Binning)
mROI

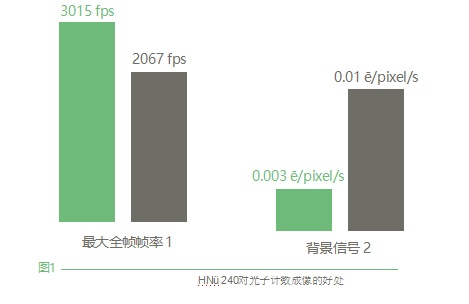

性能比較:HNü 240(所有規格在IMO模式下測量)與其他EMCCD相機的z佳可達性能:
(其他制造商沒有指出測量某一特定特性時使用的操作模式——IMO或NIMO——這兩種是互斥的EMCCD操作模式,無法將它們的優勢結合在一起。)
噪聲低3倍,速度快近50%
簡單集成到各種軟件系統中
NNüvü Camēras 提供z高標準的 EMCCD 技術,采用緊湊型熱電冷卻相機。HNü 的核心技術最初是為太空探索而設計的,在那里,先進儀器的需求推動了創新?,F(xiàn)在,該技術經過優化并擴展到廣泛的應用領域,用戶友好的 HNü 提供了許多優勢,能夠有效地彌合從購買、安裝、發現到發布之間的鴻溝。
● NüPixel 控制、采集和分析軟件
● 軟件開發工具包 (SDK),支持自定義編程
● Windows & Linux 兼容
● 提供多種商業軟件驅動程序
● quan球?qū)I(yè)客戶支持
如有需求,可提供咨詢服務。

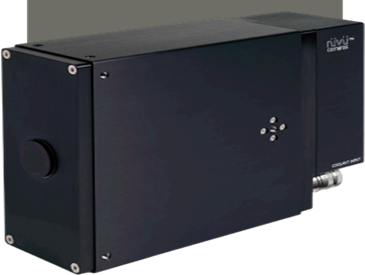

h.n·u· 240
參數 | 規格 |
傳感器 | CCD220 |
數字化 | 14 位 |
電子倍增增益 | 1 - 5000 |
讀出速率 | 30 MHz |
幀率 | 高達 3015 fps 全幀 |
Shou個像素延遲 | 35.5 μs |
輸出 | 8 個 |
有效讀出噪聲 | < 0.2 e,帶 EM 增益 |
冷卻溫度 | -45°C |
背景信號 | < 0.003 e/像素/幀,@ EM 增益 1000 |
電荷轉移效率 | > 0.99997 |
垂直時鐘速度 | EM 1 - 10 μs,Conv 1 - 10 μs |
線性度 | < 1% |
觸發方式 | 內部或外部 |
成像區域 | 240 x 240 像素 像素面積: 24 μm x 24 μm |
量子效率 | > 95% @ 650 nm (見圖 2) |
光譜范圍 | 250 - 1100 nm |
表1 HNü 240 一般特性與規格
特點 | 優點 |
EM 增益范圍:1 - 5000 | z低有效讀出噪聲,優秀的單光子檢測能力 |
z低時鐘誘發電荷(CIC) | 通過降低 CIC,Max. 化信噪比(SNR),CIC 是 EMCCD 的主要噪聲源 |
**技術優化的真實光子計數 | 在 EM 操作模式下可用線性和光子計數模式 |
z高水平的水平電荷轉移效率 | 更清晰的圖像,避免像素泄漏 |
最終冷卻性能 | 可忽略的暗噪聲,優秀的電荷轉移效率 |
完全液冷系統 | 密封機身防止不必要的氣流并消除熱梯度 |
z高量子效率 | 得益于背照式一級 EMCCD 探測器,提供z佳的靈敏度(見圖 2) |
像素讀出速率高達 30 MHz | 提供240 x 240 EMCCD 相機的最快采集速度 |
時間戳 | 每次采集的高精度時間標記 |
低延遲 | 適用于自適應光學應用的低延遲 |
外部觸發模式 | 提供多種模式以優化靈活性或幀率 |
表2 HNü 240 特點與優勢
表格 3 HNü 240 型號規格

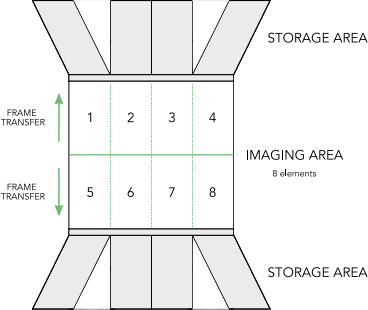

標準的EMCCD通過單個輸出讀取像素,而HNü 240的傳感器將其分為8個部分,并使用相應數量的輸出進行同時讀取。這使得HNü 240即使在較高分辨率下,也能達到優秀的幀率。
每個光子都至關重要
EEMCCD技術非常適合低光照應用,因?yàn)槠渫ㄟ^(guò)高倍電子增益(EM增益)實現了極低的有效讀出噪聲,從而能有效減少背景噪聲。在線性工作模式下,由于EM增益具有隨機性,無法精確地按像素來確定增益。然而,它會產生過量噪聲因子(ENF),對于較高的EM增益,ENF會導致信噪比(SNR)下降。實際上,它對SNR的影響與將量子效率減半相似。通過光子計數(PC)模式,Nüvü Camēras有效地抑制了ENF,從而實現了單光子靈敏度。
得益于高EM增益和Min. 化的背景噪聲,Nüvü?的超靈敏相機成功地在PC模式下運行。盡管獲得較大的EM增益相對簡單,但電子倍增過程會產生更多的時鐘誘發電荷(CIC),這是EMCCD噪聲的主要來源。驅動HNü相機的創新電子技術幾乎消除了CIC,并降低了總體背景信號,同時提供市場上z高的增益。結果:在低光照條件下,獲得更好的數據。
更快的幀率用于敏感成像
裁剪模式(Crop Mode)適用于需要更高讀出速度的應用。還可以選擇其他讀出速度和幀率,并且有不同的EMCCD探測器尺寸可供選擇。
合并像素 | ROI | ||||
240 x 240 | 240 x 60 | 240 x 30 | 240 x 15 | 240 x 7 | |
1 x 1 | 3058 | 5526 | 9265 | 13999 | 19243 |
1 x 2 | 5255 | 8828 | 13374 | 18439 | 22744 |
1 x 4 | 8246 | 12536 | 17351 | 21474 | 24371 |
表格 4:HNü 240 不同采集配置下的幀率
質量?jī)?yōu)先
所有所有部件均符合z高要求,并在Class 10,000潔凈室內組裝,以確保最長的使用壽命,無需維護。所有相機都提供標準一年保修。
計算機要求:通信接口:PCIe Camera Link Extended Full, 操作系統:Windows(10)和Linux(CentOS & Ubuntu)
相機環境:操作溫度:0°C至30°C, 濕度:< 90%(無冷凝), 電源輸入:100 ? 240 V,50 ? 60 Hz,Max. 3 A

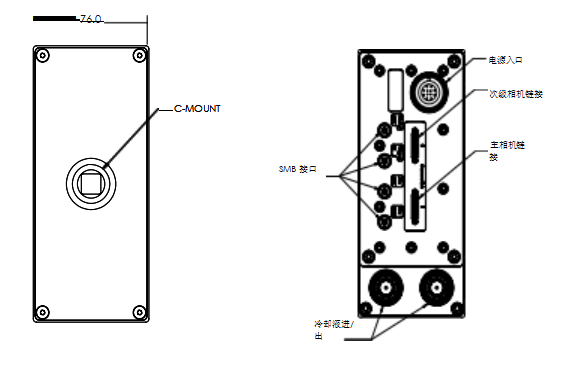

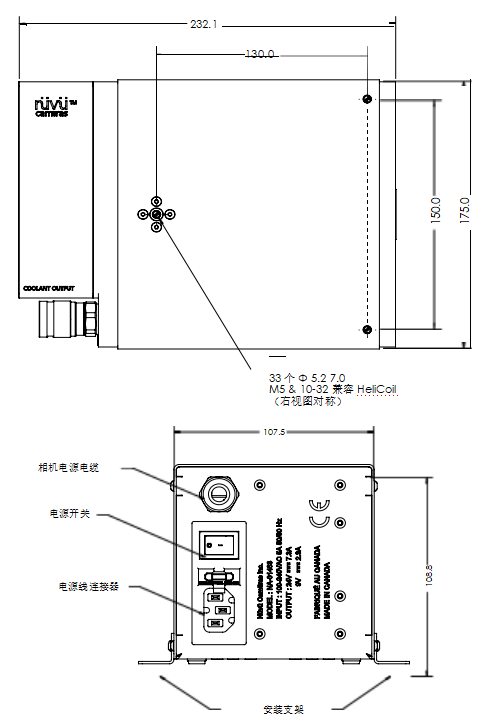

技術圖紙
● 在Max. 水平速度下,進行全幀讀出。
● 數據在30 MHz,3015 fps下測得。
● 從曝光觸發結束開始。通過窗口化可以實現更低的延遲。
● 在10 MHz讀出速率下,使用EM增益1000時測得的平均水平電荷轉移效率。
● Nüvü僅提供EMCCD探測器制造商提供的1級傳感器規格(例如量子效率、美學規格、瑕疵)。
● ROI配置選擇用于優化幀率。
量子效率

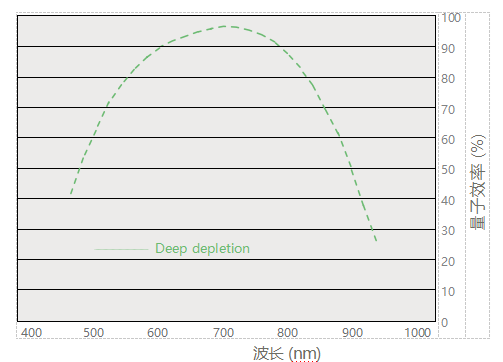

圖2 EMCCD 探測器制造商指出的典型光譜響應與波長的關系
