WECL100 無線式光電自準直儀 658nm

WECL100  無線式光電自準直儀 658nm
(Wireless Electronic Autocollimator)光電自準直儀是一種測量反射鏡片的微小轉角的設備。通過不同的安裝方法,可以對機 械部件和導軌的直線度、垂直度、平行度、平面度、轉角等進行高精度測量。 瑞熒儀器的 WECL100 光電自準直儀采用了全新的設計理念,尺寸小巧,極具性價比。 采用了內置電池和無線連接方案,一方面可避免線纜應力對測量的干擾,另一方面方便 用戶在調裝過程中,隨時通過手機或平板電腦讀取結果。


聯系客服
 華北西南東北 Moli
13061644116 同微信 可掃碼  info@microphotons.com
 西北華中華東華南 Daisy
18602170419 同微信 可掃碼  info@microphotons.com
產品型號 1
貨號 操作 名稱
E80100012  WECL100 無線式光電自準直儀 658nm   [PDF] 工作距離 0-10 米;通光口徑 22mm;激光等級 Class 2R;分辨率 0.1 μrad;重復性 1 μrad;示值漂移 < 1 μrad (25℃;2h    價格 : 請聯系客服 庫存/貨期:請咨詢客服
總覽

(Wireless Electronic Autocollimator)光電自準直儀是一種測量反射鏡片的微小轉角的設備。通過不同的安裝方法,可以對機 械部件和導軌的直線度、垂直度、平行度、平面度、轉角等進行高精度測量。 瑞熒儀器的 WECL100 光電自準直儀采用了全新的設計理念,尺寸小巧,極具性價比。 采用了內置電池和無線連接方案,一方面可避免線纜應力對測量的干擾,另一方面方便 用戶在調裝過程中,隨時通過手機或平板電腦讀取結果。

通用參數


工作距離0-10米
通光口徑22mm
波長658nm
激光等級Class 2R
分辨率0.1 urad
重復性1 urad
示值漂移<1 urad(25°℃,2h)
量程(x,y軸)-3500~+3500 urad
示值誤差任意300 urad內:<5 urad
任意3000 urad內:<15 urad
準確度<土5 urad(-1500~+1500 urad)
<±15 urad (-3500~+3500 urad)
標準JJG 202-2007光電自準直儀3級
采樣速率10 Hz
充電電壓5v
電池工作時間5hours
通訊方式WIFI
客戶端Windows/Android
工作溫度15~ 40 ℃
模擬輸出0~2.5V雙通道
尺寸51x310mm
重量1250g




自準直儀,是一種利用光的自準直原理將角度測量轉換為線性測量的一種計量儀器。它廣泛用于小角度測量、平板的平面度測量、導軌的平直度與平行度測量等方面。它是一種利用光的自準直原理測量平直度的儀器。當狹縫光源位于物鏡的焦平面上時,光線將通過物鏡折射為平行光束,再經由一垂直于光軸的平面反射鏡將光束循原路反射回來。若是平面反射鏡有偏斜,則放射光束聚焦后成的像,將偏離狹縫光源的原始位置。通過目鏡讀數,可測出反射鏡對光軸垂直面的微小傾角。其內部結構如下圖所示:

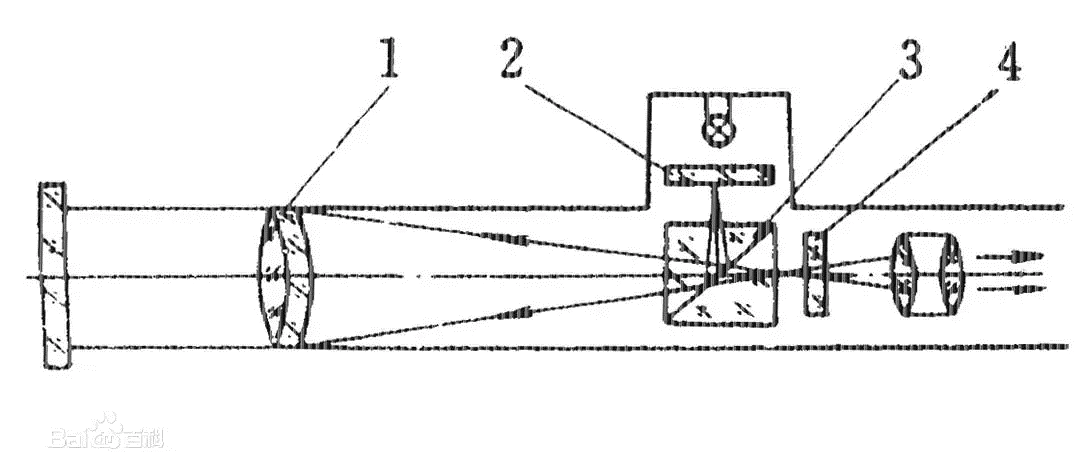

自準直儀內部結構圖。



圖中激光光源自2處狹縫釋放,經3處分光棱鏡反射后,通過1處透鏡得到準直光輸出。準直輸出光被遠處的反射鏡反射回系統內部,并在CCD上成像。如果反射鏡完quan垂直光束,CCD上的成像點將會出現在正中央,表明反射鏡相對光束的角度正好為90°,如果CCD上的成像點有一些偏離,表明反射鏡相對光束的角度距離完quan90°有一點偏差。

筱曉光子的這款光電自準直儀采用了全新的設計理念,尺寸小巧,極具性價比。它采用了內置電池和無線連接方案,一方面可避免線纜應力對測量的干擾,另一方面方便用戶在調裝過程中,隨時通過手機或平板電腦讀取結果。

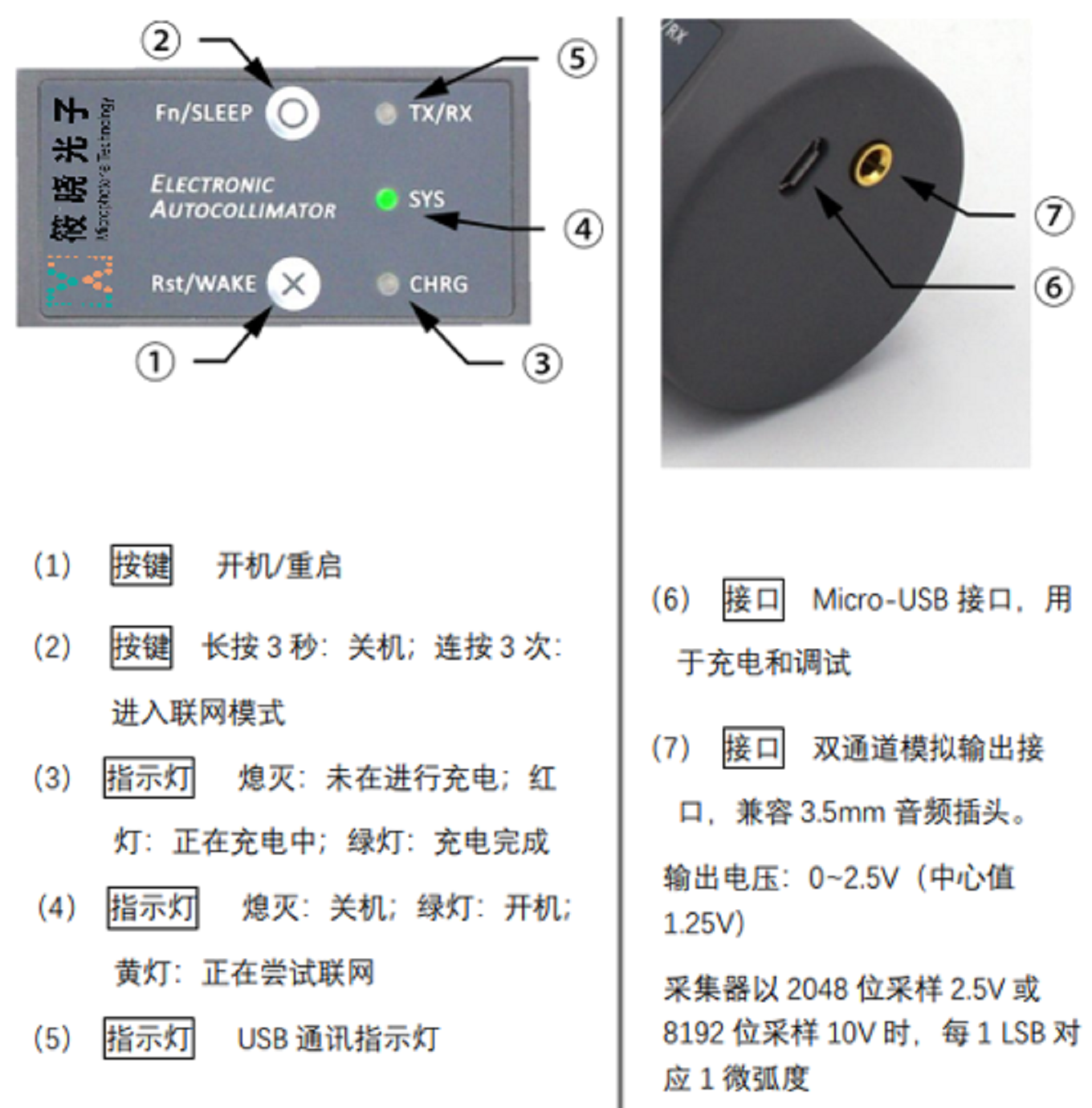

設備外部交互示意圖

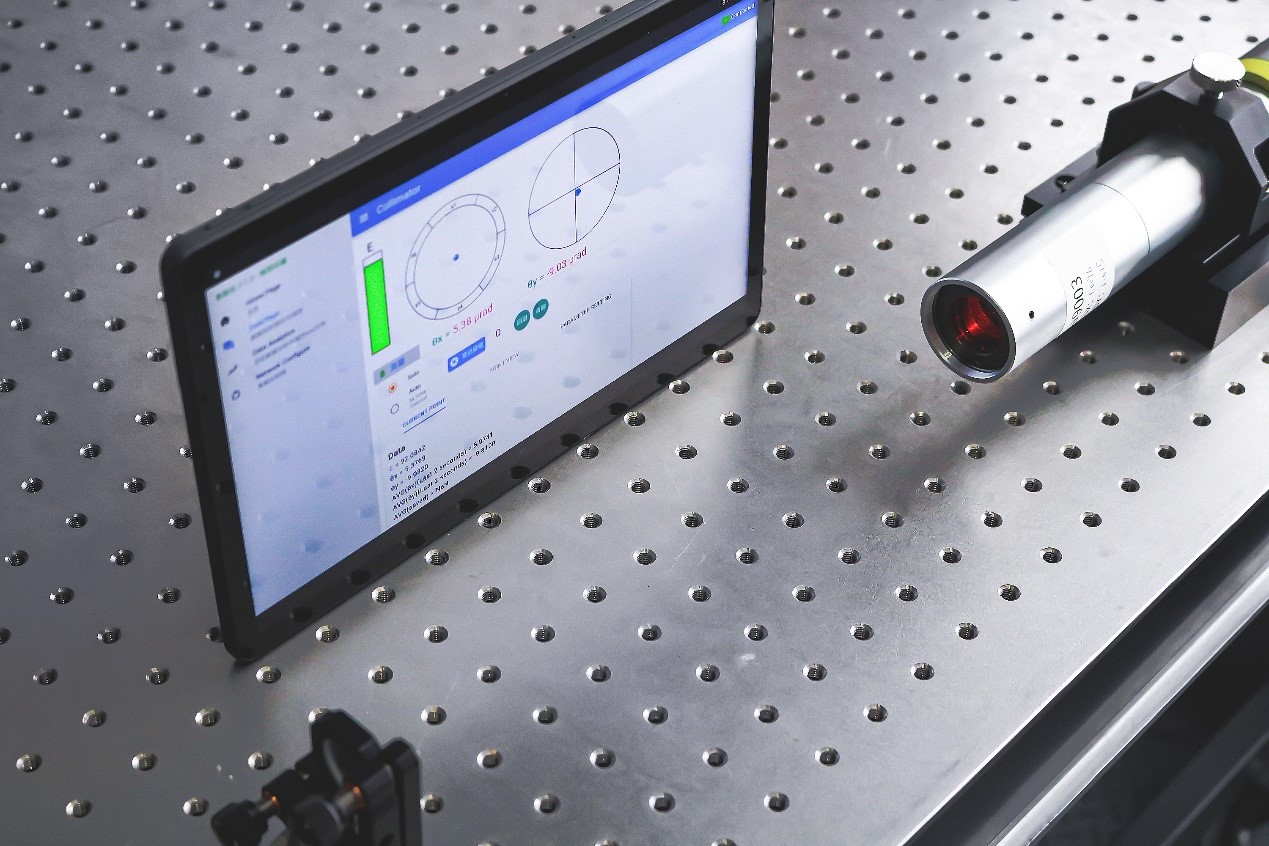

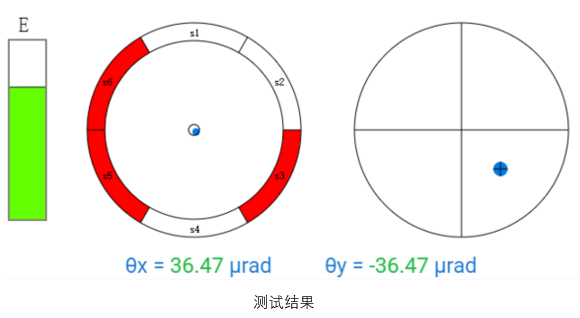

它可以測量10 m以內的鏡面平面度,量程為±3.5 mrad,準確度不大于±5 urad。打開自準直儀和配套的平板熱點,啟動自準直儀APP后,等待自準直儀自動連接。當界面上顯示connected后,用一片金屬反射鏡將準直輸出光原路返回,便可以實時監測反射鏡的垂直度。
