基于正在申請技術上認可的基于光柵的設計，我們發布波長范圍。它用于在高達~20 nm的調諧范圍內調整窄透射頻段的中心波長范圍窄，帶寬低至小于在插入損耗、PDL、調諧范圍和傳輸帶寬均勻性方面的性能，這是一個經濟高效的解決方案，適用于系統集成應用以及實驗室用途。
產品特點
窄帶寬濾波器
尖銳的濾波器響應
20nm調諧范圍
低插入損耗
低偏振相關損耗
統一的傳輸帶寬
產品應用
● 光譜分析儀引擎
● ASE噪聲抑制
● 光通道診斷
● 測試和測量?jī)x器
● 波長鎖定器的信道選擇
技術參數
可選波長 | 1910-1930nm ........ 1980-2000nm |
調諧范圍 | SM1950: 20nm |
3dB帶寬 | 0.1-2.5nm(可選） |
插入損耗 | ＜5dB |
操作功率 | 500mw |
輸出帶寬抑制比 | 30dB |
調節分辨率 | < 0.03nm |
光纖接頭 | FC/APC or FC/PC ; SC/APC or SC/PC or patch cord |
操作溫度 | 0-45℃ |

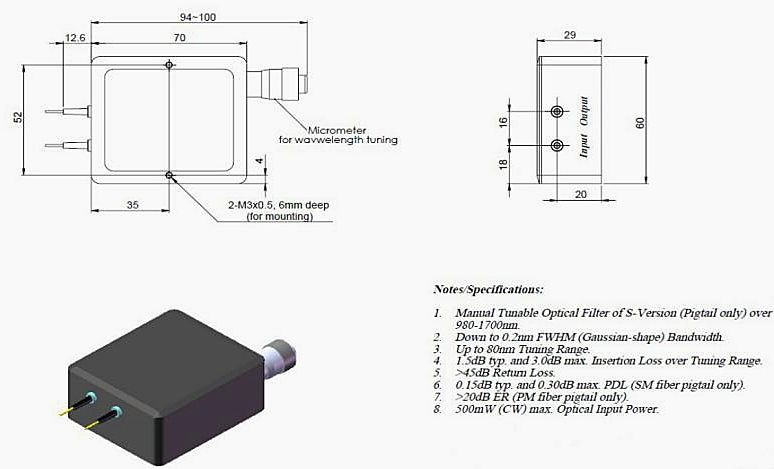

封裝尺寸 | 150 x 100 x 50mm |
重量 | 450g |
光譜分析

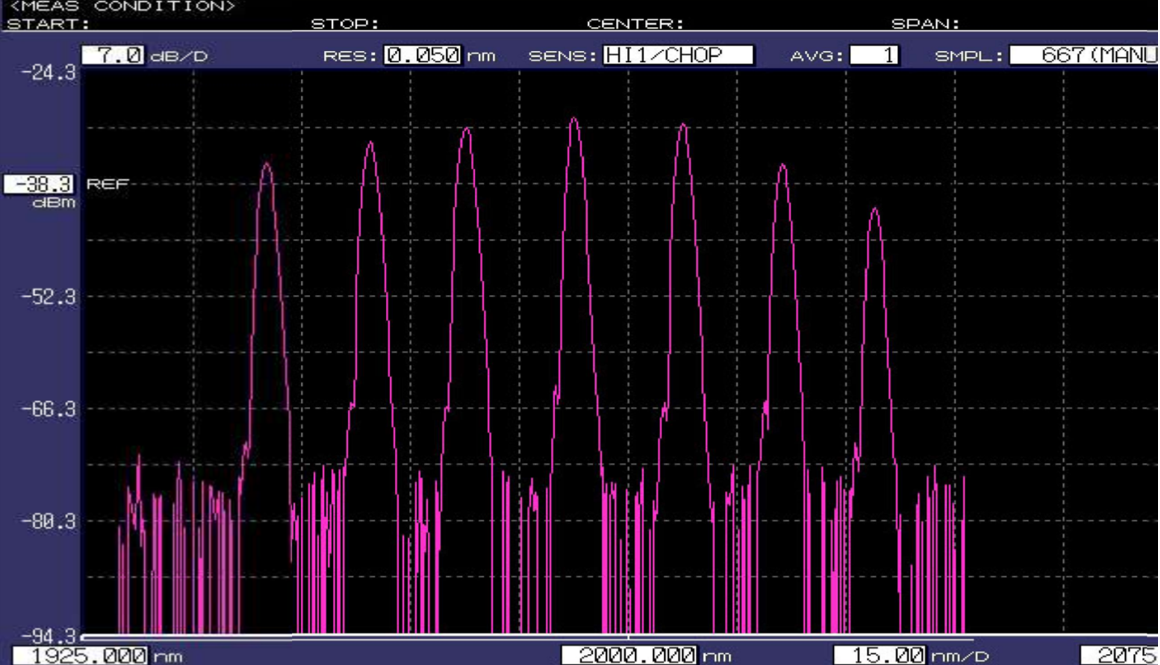

1. 調節旋鈕得到的測試光譜圖
操作步驟及注意事項
步驟：
1. 最左邊端口為輸入端口input，連接2000nm SLD 臺式光源
2. 右側端口為輸出端口output，連接光譜儀，
3. 可通過手動調節千分尺旋鈕前后調節濾光片的透射中心波長，從而實現選擇波長的傳輸
注意事項：
1. 如果感覺螺絲旋鈕不順暢或聽到擦傷噪音，請停止旋轉。
2. 請避免拆下調整螺絲，不要試圖將任何東西(即螺絲刀)穿過螺絲的螺紋孔。
