氧氣氣體長光程氣體吸收池應用于氧氣氣體的光譜分析和檢測。主體采用具有優良光學穩定性的赫里克特氣室( Herriot Gas Cell),輔助與高穩定性的光學封裝結構,主要由氣室腔體、 凹面反射鏡,標準光纖接頭、光探測器,氣體進出口以及防震底座等組成。獨te的懸浮路設計,具有優異的震動和溫度穩定性,可以在各種復雜環境中工作,非常適合氣體線實時檢測。具備超低系統噪聲,可應用于痕量氣體分析。
● 光纖信號輸入、光探測器電信號輸出
● 氣室結構穩定抗震動,外部擠壓,對環境溫度變化不敏感
● 光纖準直器和探測器直接集成在氣室中,無需光路調節,操作簡單
● 氣室體積小、結構緊湊便于攜帶
● 有效光程長,噪聲小
● 超高精度氣體檢測儀表
● TDLAS抽取式分析
參數 | 技術規格 |
有效光程 | 20米 |
氣體容積 | 571ml |
波長范圍 | 700-800nm |
鏡片鍍層 | AR 介質膜(>99.8%) |
光學接口 | FC/APC |
氣體接口 | Φ6快速插頭 |
插入損耗 | ≤3dB@760nm 22℃ |
輸入最大光功率 | 500mW@760nm |
工作溫度 | -10℃-﹢85℃ |
外形尺寸 | 339mm*89mm*104mm |
產品總重 | 2700g |
存儲溫度 | -40℃-﹢85℃ |
耐壓 | 0.7MPa |
內置光電探測器參數
參數 | 符號 | 條件 | 指標 | 單位 |
截止頻率 | Fc | VR=10V | 25 | MHz |
反向電壓 | Vr | - | ≤20 | V |
響應度 | S | 750nm 22℃ | 0.5 | A/W |
暗電流 | ID | Tc=22℃,VR=10V | ≤2 | nA |
結電容 | Ct | VR=10V,f=1MHz | 3 | pF |
使用方法:

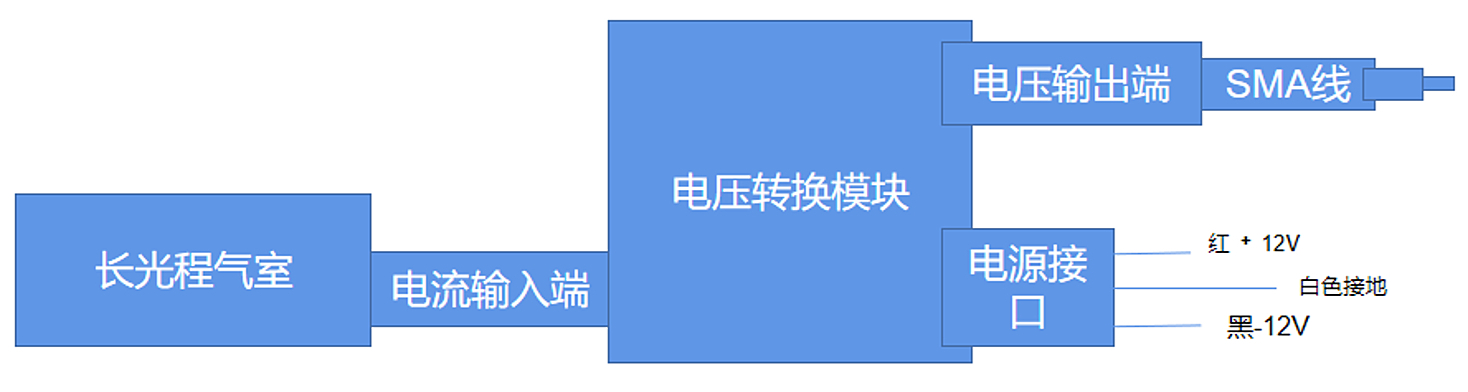

與我們的電壓轉換模塊配套使用,連接如下:
電壓轉換模塊需同時加載上±12V直流電壓后方能工作。
實驗室測試氧氣濃度
線路連接
(1)、TDLAS控制盒插上電源線及USB線
(2)、電壓轉換模塊接入+-12V電源
(3)、控制盒LASER OUT端連接光程池輸入光纖端口
(4)、光程池輸出端連接電壓轉換模塊輸入端
(5)、電壓轉換模塊輸出端連接控制盒PREAMP端即前置放大端
(6)、TRIG OUT接入示波器通道1
(7)、DAC OUT 接入示波器通道2
(8)、打開激光器,在示波器上觀察氧氣吸收的二次諧波信號

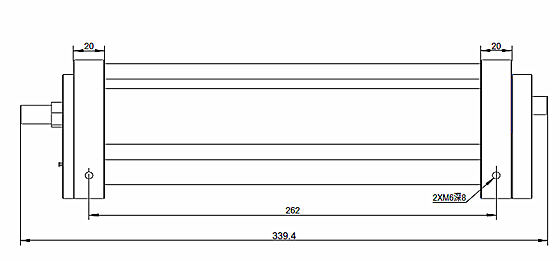

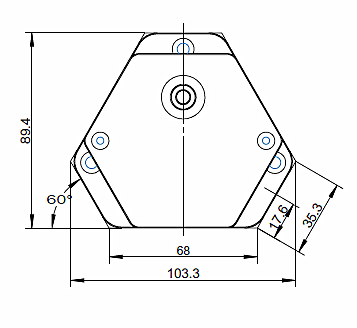

單位
PL-20-760-AR6-SA-SMA
有效光程:20:20米
工作波長: 760:700-800nm,
鏡片鍍層:AR:AR 介質膜(>99.8%),
光纖類型及接口:SA:HP780,F(xiàn)C/APC
出口:SMA
