SK010PA 偏振分析儀是自由光束應用和具有保偏光纖的光源的通用測量和測試系統。是從實踐經驗中開發出來的產品,優點是高可用性。它是即插即用的設備,配備了直接連接 Windows 的 USB2.0 接口,通過 USB 供電,可輕松集成到現有設備中進行快速地校準并對 Stokes 參數(偏振度、橢圓度)進行實時測量,并在一個描述 Poincaré球體極化狀態的交互式顯示器中顯示。
● SK010PA系列偏振分析儀是用于將激光束源耦合到保偏光纜中的通用測量和測試系統。
● 使用所有四個Stokes parameters,PER(極化消光比),極化度(DOP),橢圓率等確定極化狀態(SOP)。
● USB 2.0供電的設備(控制,數據傳輸和電源)
● 在Poincaré球上或偏振橢圓上顯示SOP
● 用于PM光纖評估和偏振對準的特殊程序
● 兼容微平臺系統,用于自由光束應用的導軌或籠式系統,隨附用于光纖應用的FC APC適配器
產品描述
偏振分析儀SK010PA系列產品(有時稱為偏振儀)是一種通用的偏振測量設備和測試系統,用于將激光束源耦合到保偏光纖中。它們是根據實踐經驗開發的,重點是高可用性。可在波長低至350納米的情況下工作。
偏振分析儀是一個即插即用設備,直接連接到Windows設備的USB端口。該設備結構緊湊,可以很容易地集成到現有系統中。對齊和測量可以快速執行。Stokes參數的實時測量被執行并顯示在交互式顯示器中,該顯示器顯示了Poincaré 球面上的偏振狀態。
測量方法
耦合到偏振分析儀的輻射在被光電探測器記錄之前,通過旋轉的四分之一波片和固定偏振器。軟件SKPolarizationAnalyzer評估從光電二極管信號和四分之一波片的時間/位置信息的詳細分析中檢索的Stokes參數。然后在Poincaré 球面上描繪偏振狀態,在那里,偏振狀態的任何變化,包括旋轉方向(描繪在北半球或南半球)都很容易看到。
用于耦合到PM光纖中的偏振對準
SK010PA偏振分析儀提供了優化光源入射偏振方向與光纖偏振軸對準的程序,以及測量所得偏振消光比(PER)的程序。
該程序從記錄出射偏振態開始,同時改變溫度或小心彎曲光纖,以引起出射偏振波動。然后,一個圓會自動擬合到Poincaré 球面上的數據點,并顯示平均和Min. PER。
該圓的半徑表示對準的質量,因?yàn)樗@示了光纖偏振軸和入射輻射偏振軸之間的角度偏差。對于zui佳對準的理想光纖,數據圓收斂到一個點,即圓心。

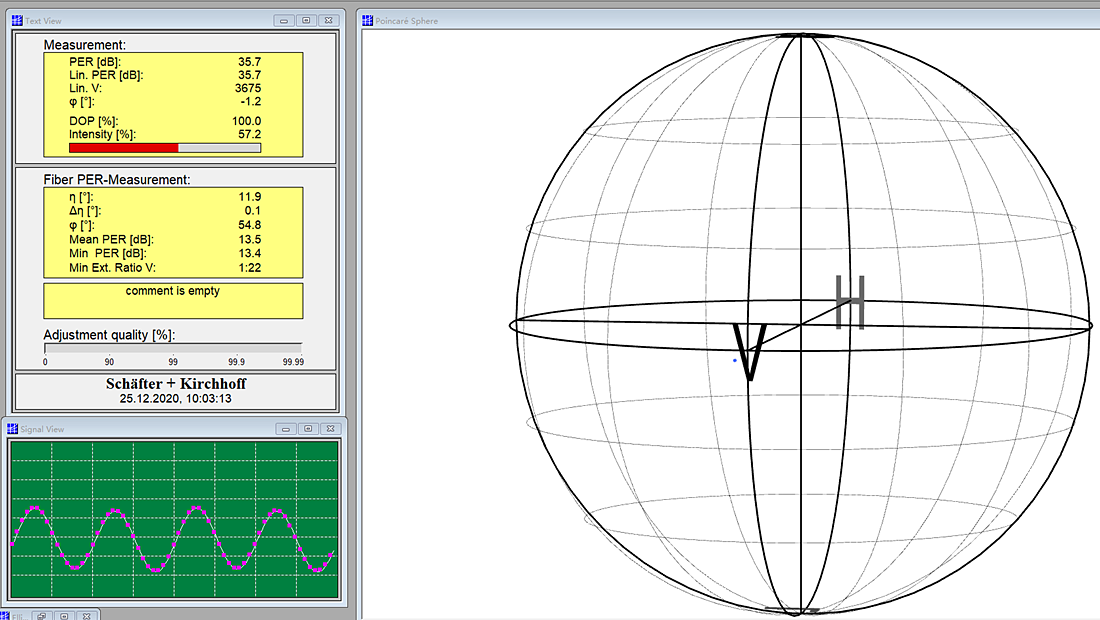

在所示的示例中,Poincaré 球面上的圓具有較大的半徑。在出射偏振態的連續測量過程中,光纖軸然后相對于激光源的偏振軸旋轉。當出射偏振態盡可能接近Poincaré 球面上的圓心時,達到zui佳對準。
第二次測量揭示了光纖的優化偏振對準的參數。
自由光束測量
偏振分析儀還可用于為自由光束應用設置一個定義良好的偏振狀態。對于這些類型的測量,激光束軸與偏振分析儀的正確對準是至關重要的。這可以使用微型臺架或40mm籠系統并使用具有4個桿的連接或軌道系統來完成。
四分之一波片的調整
SK0101PA偏振分析儀可用于校準和量化延遲光學器件,例如具有集成四分之一波片的光纖準直器。對于這些準直器,通過旋轉四分之一波片來調整結果偏振。到達極點時設置圓偏振光,右旋圓偏振位于北極,左旋偏振位于南極。
標準傳輸
SK010PA-UV
USB傳輸
FC APC PA-FC-4-0型寬鍵光纖連接器適配器
用于柱式安裝PA-AP-M4的適配器
操作軟件:SKPolarizationAnalyzer適用于WINDOWS7、WINDOWS10、WINDOWS Vista/XP(32/64位)
動態連接庫
接口 | USB2.0 |
供電 | 通過USB |
標準接口 | FC/APC(其他可選) |
光斑直徑 | Max. 4mm |
功率范圍 | 0.01-50mW |
采樣速率 | 15HZ |
SOP精度 | ± 0.4° |
PER精度 | 0.5dB |
DOP精度 | 5% |
預熱時間 | 5min |
封裝尺寸 | 40 x 70 x 82 mm (WxLxH) |
重量 | 390g |
工作溫度 | 10 - 36℃ |
PC系統要求 | WINDOWS 10/7/VISTA/XP (32/64 Bit) |

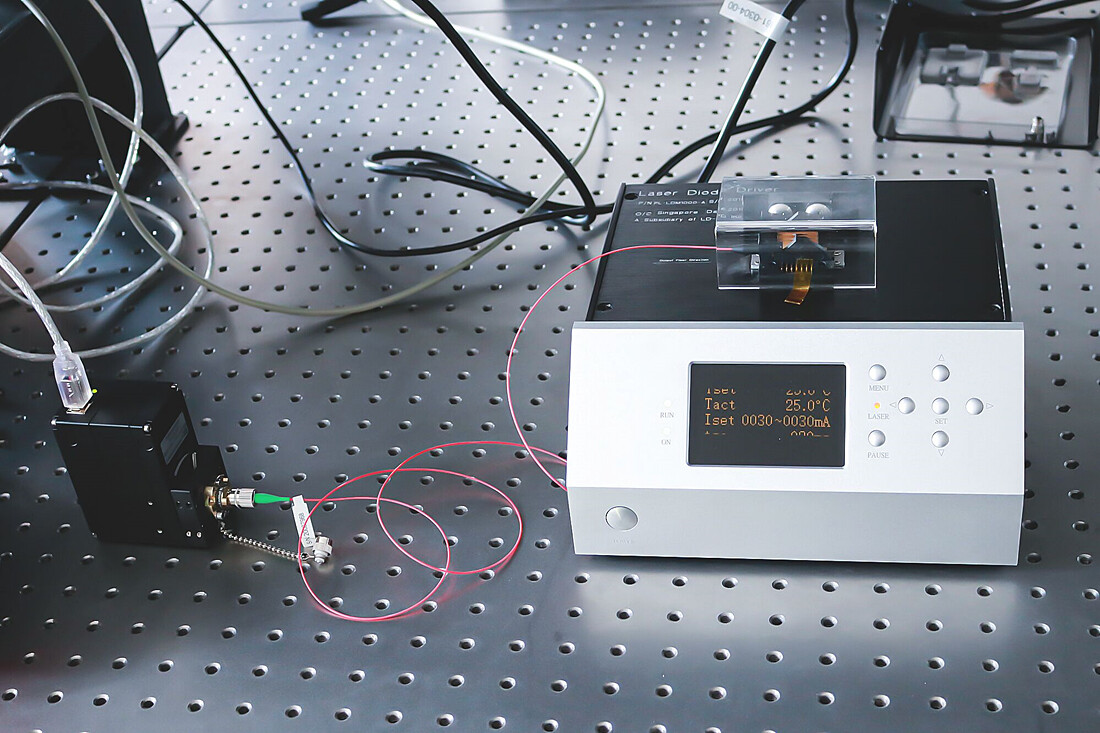

測試案例
其他可選型號
型號 | 波長范圍 |
SK010PA-UV+ | 350 - 450 nm |
SK010PA-UVIS | 400 - 700 nm |
SK010PA-VIS | 450 - 800 nm |
SK010PA-NIR | 700 - 1100 nm |
SK010PA-IR | 1100 - 1660 nm |
