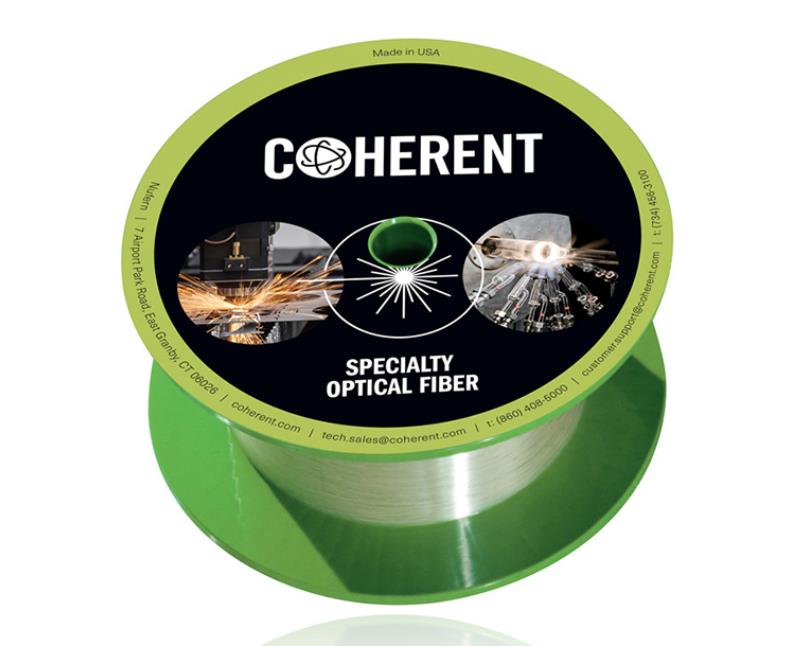

相干光學相干斷層掃描（OCT）醫學成像方法優化了OCT選擇截止單模光纖。這些專用光纖是為下一代OCT應用而開發的，其工作波長為780和1060nm，需要優秀的均勻性、緊密的色散和芯/包層同心度控制。這種光纖非常適合OCT中使用的耦合器。這種光纖仍然可以用于傳統應用，并經過200kpsi的耐壓測試，具有優秀的強度。這些-OCT光纖是NuVIEW的一部分? 光纖系列提供超高性能規格，提高部件可靠性、部件性能和生產產量，降低部件制造成本。-P版本具有聚酰亞胺涂層，可減少光纖的總直徑，并將工作溫度提高到300°C。
非常緊密的色散均勻性和控制-要求高性能的OCT組件
出色的均勻性和芯/包層同心度—器件組件拼接損耗低
優越的低損耗——提高了整個系統設備的信噪比
更高的證明測試水平——對于緊彎應用中的長期可靠性至關重要
帶有聚酰亞胺涂層的OCT-P版本—允許高溫（300℃）操作
OCT醫學影像學
組件/耦合器
泵浦激光器尾纖
耦合器（包括WDM）
單包層Yb光纖尾纖
型號 | 780-OCT | 1060-OCT | 1060-OCT-P |
工作波長 | 720-980 nm | 930-1550 nm | 930-1550 nm |
纖芯數值孔徑NA | 0.130 | 0.140 | 0.140 |
模場直徑MFD（高斯） | 5.0 μm @ 850 nm (nominal) 4.9 μm @ 780 nm (nominal) | 6.0 ± 0.3 μm @ 980 nm 6.4 ± 0.3 μm @ 1060 nm | 6.0 ± 0.3 μm @ 980 nm 6.4 ± 0.3 μm @ 1060 nm |
截止波長 | 680 ± 30 nm | 890 ± 30 nm | 890 ± 30 nm |
纖芯折射率 | 1.4586 ± 0.0004@ 850 nm | 1.4565 ± 0.0004@ 1060 nm | 1.4565 ± 0.0004@ 1060 nm |
纖芯衰減 | ≤ 3.0 dB/km @ 850 nm ≤ 4.0 dB/km @ 780 nm | ≤ 1.1 dB/km @ 1060 nm ≤ 1.8 dB/km @ 980 nm | ≤ 2.0 dB/km @ 1060 nm ≤ 2.5 dB/km @ 980 nm |
色散 | -106 ± 4 ps/(nm·km) @ 850nm | -38 ± 1 ps/(nm·km) @ 1060nm | -38 ± 1 ps/(nm·km) @ 1060nm |
包層直徑 | 125.0 ± 0.5 μm | 125.0 ± 0.5 μm | 125.0 ± 0.5 μm |
纖芯直徑 | 4.4 μm | 5.8 μm | 5.8 μm |
涂覆層直徑 | 245.0 ± 10.0 μm | 245.0 ± 10.0 μm | 150.0 ± 5.0 μm |
涂覆層同心度 | < 2.5 μm | < 2.5 μm | < 2.5 μm |
纖芯/包層同心度偏差 | ≤ 0.30 μm | ≤ 0.30 μm | ≤ 0.30 μm |
涂覆層材料 | Acrylate丙烯酸脂 | Acrylate丙烯酸脂 | Polyimide聚酰亞胺 |
工作溫度范圍 | -60 to 85 ℃ | -60 to 85℃ | -65 to 300 ℃ |
短期彎曲半徑 | ≥ 6 mm | ≥ 6 mm | ≥ 12 mm |
長期彎曲半徑 | ≥ 13 mm | ≥ 13 mm | ≥ 25 mm |
強度測試水平 | ≥ 200 kpsi (1.4 GN/m2) | ≥ 200 kpsi (1.4 GN/m2) | ≥ 100 kpsi (0.7 GN/m2) |
