QCL7160 – 7.16um低功耗臺式DFB-QCL中紅外量子級聯激光器是筱曉2018上半年開發出的國內先進超低功耗的QCL DFB激光.超過100nm的可調諧范圍，輸出功率大于10mw滿足客戶測試CF4氣體傳感等工業需求。我們的激光器準直輸出輸出功率穩定，溫度波長穩定性高比傳統大功耗的量子級聯激光器的穩定性高出好幾個數量級。為我們中紅外測試的客戶提供了優秀的測試光源。
● 低功耗，高功率
● 窄線寬
● 結構緊湊，
● 軟件智能控制
● 內置FPGA
● TDLAS CF4高精度痕量分析
● 中紅外測試光源
● 中紅外器件分析
技術參數 | 單位 | 技術指標 | ||
Min. 值 | 典型值 | Max. 值 | ||
產品型號 | QCL7160 | |||
輸出功率1 | mW | 10 | - | 30 |
峰值工作波長2 | um | 7.06 | 7.16 | 7.26 |
光譜寬度（FWHM） | MHZ | - | 3 | - |
輸出邊模抑制比（SMSR） | dB | 20 | - | - |
輸出隔離度3 | dB | - | 30 | - |
波長溫度系數 | nm/℃ | 0.6 | ||
波長電流系數 | nm/mA | 0.2 | ||
輸出功率穩定度（15分鐘）4 | % | - | ±0.5 | ±1.0 |
輸出功率穩定度（8小時）4 | % | - | ±1.0 | ±2.0 |
輸出功率可調范圍 | % | 0 | - | 100 |
輸出功率調節模式 | 軟件控制 | |||
TEC穩定度 | ℃ | - | ±0.1 | ±0.2 |
TEC工作范圍 | ℃ | 0 | 30 | 50 |
工作電壓 | VAC | 100 | 220 | 240 |
電功率功耗5 | W | - | - | 2 |
工作溫度 | ℃ | 0 | - | 55 |
存儲溫度 | ℃ | -20 | - | 65 |
規格尺寸 | mm | 290(L)x108(W)x68(H)mm | ||
技術指標說明：
1.輸出功率可選；
2.峰值工作波長可指Ding；
3.輸出功率穩定性測試條件為25度，開機預熱30分鐘后；
4.Max. 功耗是指極限工作條件下的整體功耗。

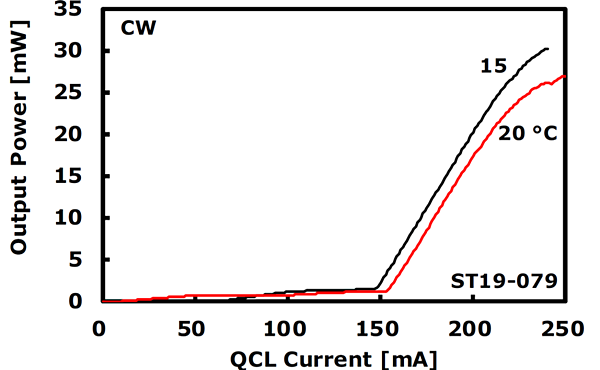

QCL激光器特征曲線（7.16um典型波長為例）輸出功率特征曲線：

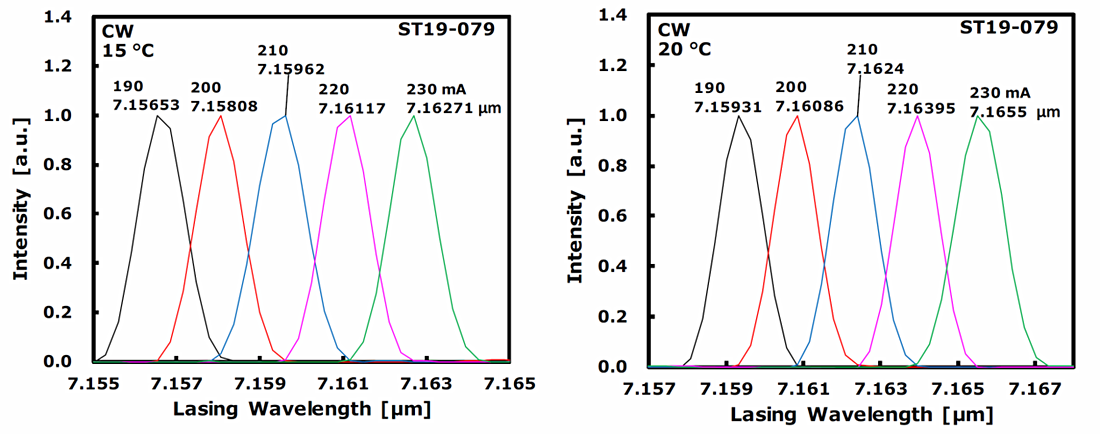

激光光譜(連續)激光器在10℃工作：
量子級聯激光器輸出光斑
測試相機Pixel size = 5 μm，高斯擬合光斑直徑為320 μm
控制軟件：
QCL激光器功率穩定性測試曲線:
MIR-QCL- W□□□□ -☆-△-XX
W□□□□: Wavelength
5260: 5260nm
5184: 5184nm
7160: 7160nm
7400: 7400nm
10530: 10530nm
☆: 準直輸出
1: 帶
0: 不帶
△: 激光器類型
FP: QCL-FP
DFB: QCL-DFB
XX: 輸出功率
001=1mw
010=10mw
400=400mw
1000=1000mw
