筱曉光子放大模塊，可選波段：O波段，S波段，C波段，L波段。放大器類型可選：助推光光放大器（Booster Amplifier），預放大光放大器（Pre-Amplifier）。低噪聲，增益8dB~40dB可選。
EDFA- C-B-40-ISO系列是1530-1560nm波長的C波段光纖放大器。它擁有廣泛的應用范圍包括高速數據信號，圖像信號，和飛秒脈沖的放大應用。對于WDM信號在整個L波段寬帶有著出色的增益平穩度。Max. 輸出，輸入/輸出光纖，控制方法和外觀均可定制。
● 輸出功率：大于5W
● 優異的噪聲系數
● 平穩增益譜
● 低成本
● 輸出功率與泵浦電流監測
● ACC 模式操作
● 光通信
● 測試與測量
● 科學應用
參數 | 指標 |
輸入功率 | 0-10mW |
輸出Max. 光功率(連續可調） | ＞5W |
放大器工作模式 | ACC |
工作波長范圍 | 1530-1560nm |
測試波長 | 1550nm |
輸入/輸出隔離度 | ＞30dB |
SMSR | ＞40dB |
存儲溫度范圍 | -40℃-75℃ |
輸出光纖類型 | PM1550 |
輸出光纖連接器 | FC/APC |
輸出光纖長度 | ＞1m |
電壓 | 220/110AC 60/50Hz |
體積 | 260×320×120mm |
重量 | 2.5kg |

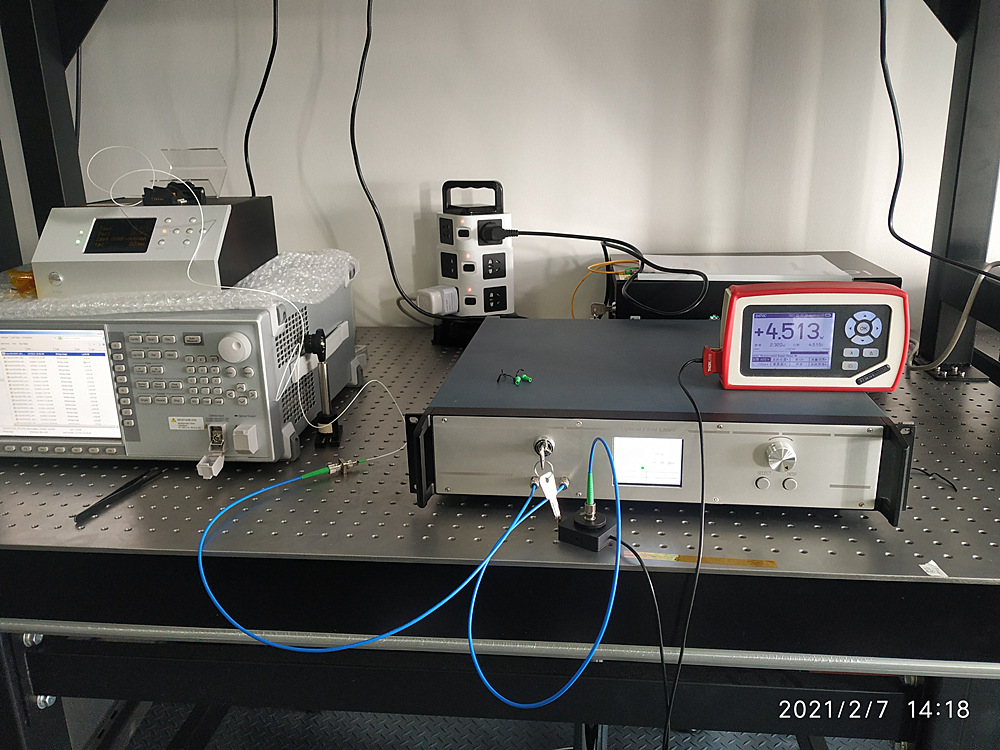

實驗室測試
測試步驟：
1、安裝1550nm DFB 激光器
2、光纖放大器連接電源，打開電源開關
3、用法蘭連接激光器輸出與光纖放大器的輸入
4、光纖放大器輸出連接功率計
5、打開種子源，再打開光纖放大器的鑰匙開關，按下enter鍵，通過旋鈕條件功率，也可以通過select鍵粗調或細調，再按下enter鍵，激光輸出，看功率或光譜
6、關閉時，先關閉放大器，再關閉種子源。

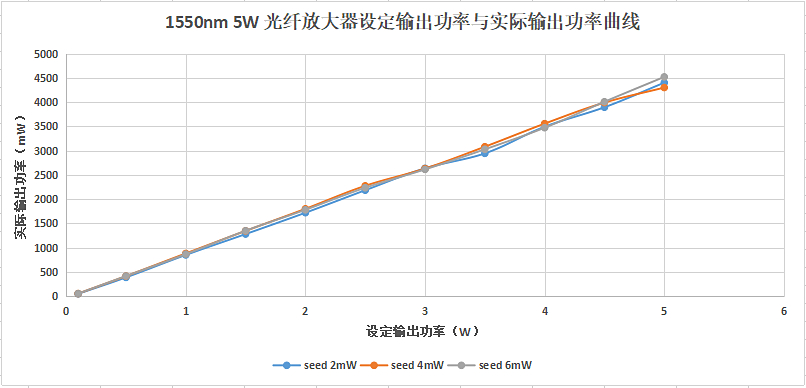

光纖放大器功率曲線如下
光纖放大器輸出光譜
（種子源6mW，設定功率0.1W）
EDFA-△-PG-OPP-ISO
△：
C=C band
L=L Band
C+L=C+L Band
PG: 封裝方式
B：臺式
M：模塊
OPP（Output Power）：輸出功率，單位dbm。
例如：16-16dbm，23-23dbm
ISO：內置隔離器保護
0-無
1-泵浦保護
