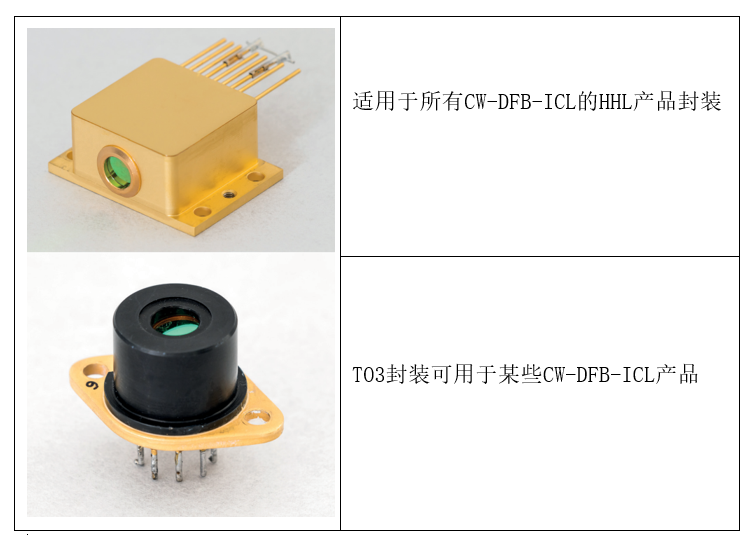

ICL設備基于與QCL不同的設計原則，這導致了一些技術上的差異。主要區別在于電流、電壓和功耗低得多，便于集成到更小的封裝和系統中。輸出功率通常也較低。發射光是線偏振的TE偏振；在HHL封裝中，會轉化為水平極化帶間級聯激光器(ICL)是一種發射范圍在2.7 - 3.9 μm之間的中紅外光源，尤其對碳?xì)浠衔锖推渌嚓P(guān)氣體具有重要意義。功耗比傳統的量子級聯激光器低。除了標準的TO3和HHL之外，一些ICL激光器也有TO-66的外殼。
連續波
單模光譜
可調光源
低功耗
優質光束
窄線寬
氣體光譜學
碳?xì)浠衔餀z測
度量衡學

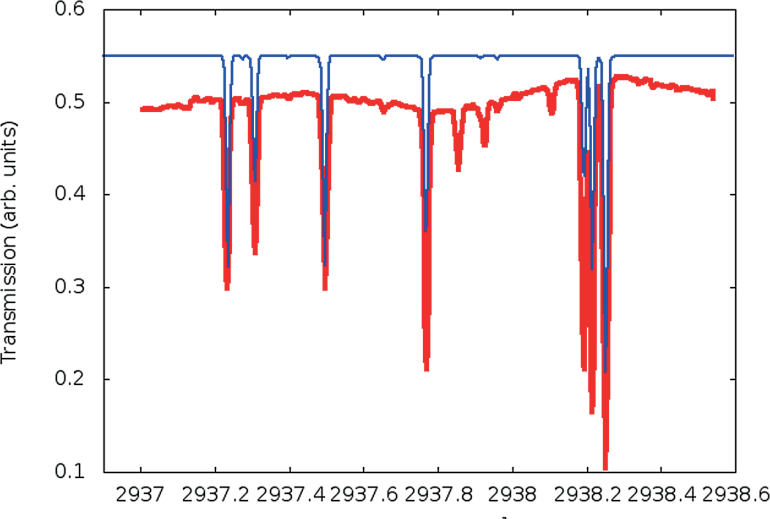

氣體吸收與Hitran數據庫對比：
該樣品光譜測量顯示，典型的ICL-DFB激光器以2937.8 cm-1為中心，用于測量在5mbar壓力下5cm氣池對CH4的吸收。藍線為從吸收線參數數據庫（HITRAN）中提取的預期傳輸量，紅線為實驗結果，二者一致性較好，體現了激光器的窄線寬。
產品參數：
規格 | |||||
參數名稱 | 最小值 | 平均數 | 最大值 | 單位 | 注意 |
工作頻率 | 2828 | 2853 , 2898 , 2913 , 2946 | 2950 | cm-1 |
當前可用范圍； 預計會有額外的波長。 |
工作波長 | 3390 | 3394 , 3433 , 3450 , 3505 | 3540 | nm | |
調諧范圍 | 6 | 10 | 25 |
cm-1 | 激光器根據工作溫度和電流進行調諧， |
光輸出功率 | 0.5 | 一 | 8 | mW | 最大值 =+10°C時 |
工作電流 | 40 | 80 | 140 | mA | |
工作電壓 | 7 | 9 | 12 | V | |
閾值電流 | 25 | 40 | 80 | mA | |
邊模抑制比 | 20 | 30 | dB | ||
電流調諧系數 | 60 | 80 | 100 | cm-1/mA | |
溫度調諧系數 | 0.28 | 0.3 | 0.32 | cm-1/℃ | |
芯片工作溫度 | -20 | 10 | 40 | C | |
外殼工作溫度 | 5 | 20 | 30 | C | 始終保持在露點以上 |
儲存溫度 | 15 | 20 | 65 | C | 始終保持在露點以上 |
這些通用規格適用于所有ICL產品。
一些特定的要求可能需要額外的開發時間。
當前可用產品
工作頻率[cm-1] | 最小保證功率[mw] | 典型最大功率[mw] | 典型調諧范圍[cm-1] | 封裝形式 |
2853 | 0.5 | 2 | 10 | TO66 / TO3 / HHL |
2898 | 1 | 5 | 10 | TO66 / TO3 / HHL |
2913 | 0.5 | 2 | 10 | TO66 / TO3 / HHL |
2946 | 0.5 | 2 | 10 | HHL |
