PI200系列是一種帶有PI2環路濾波器的激光伺服控制器。
型號 | PI200 | PI200-T |
控制帶寬 | 5MHz | 5MHz |
回路延遲 | 20ns | 20ns |
慢積分器頻率范圍 | 800 mHz to 800 Hz | 8 mHz to 8 Hz |
快速積分器頻率范圍 | 47 kHz to 4.7 MHz | 47 kHz to 4.7 MHz |
輸出電壓噪聲（0 dB增益） | 5 nV/√Hz | 5 nV/√Hz |
輸入電壓范圍 | -2 V to 2 V | -2 V to 2 V |
輸入阻抗 | 50Ω | 50Ω |
輸出電壓范圍（50 Ω） | -2 V to 2 V | -2 V to 2 V |
供電 | ||
正電源電壓 | 4.75 V to 6 V | 4.75 V to 6 V |
負電源電壓 | -6 V to -4.75 V | -6 V to -4.75 V |
每根軌道的供電電流 | 200mA | 220mA |
每根軌道的靜止電流 | 45mA | 45mA |
其他 | ||
外部尺寸 | 75 mm x 60 mm x 14 mm | 75 mm x 60 mm x 14 mm |
重量 | 40g | 40g |
操作溫度 | 0 °C to 50 °C | 0 °C to 50 °C |

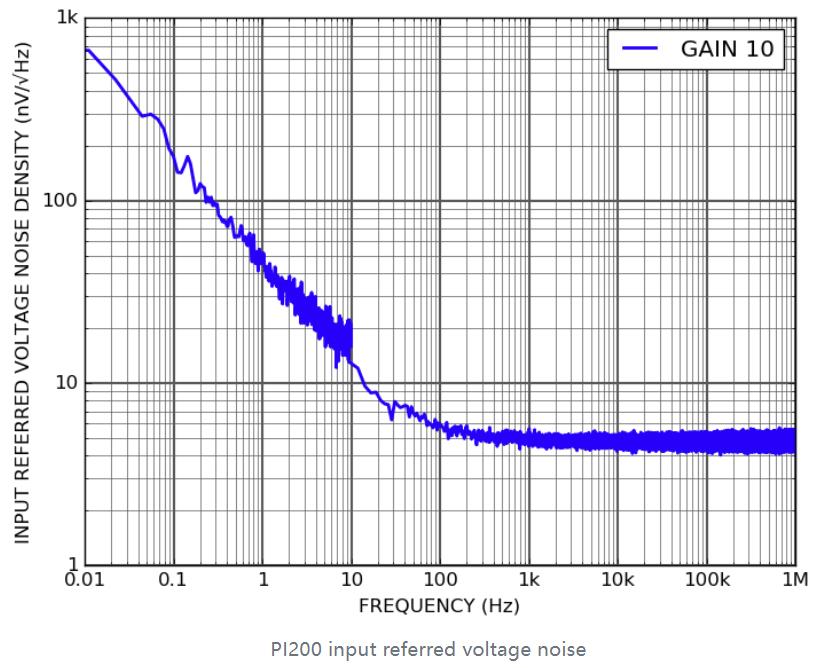

輸入?yún)⒖茧妷涸肼?/strong>
輸入和誤差信號輸出之間增益為10的輸入電壓噪聲。
傳遞函數

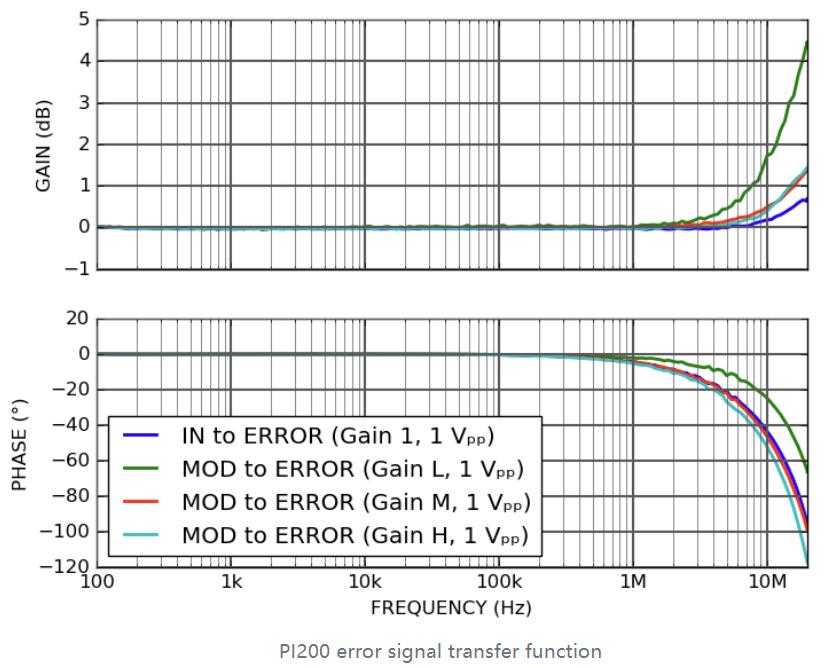

錯誤信號
從信號和調制輸入到誤差輸出的傳遞函數圖：

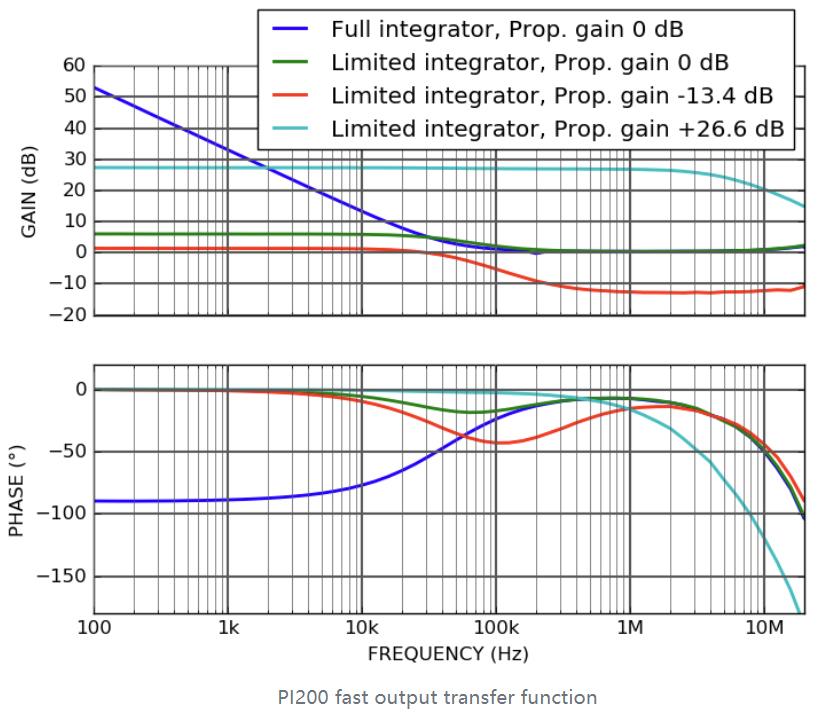

快速輸出
輸入和快速輸出之間的傳輸函數?？焖俜e分器增益被設置為其Min. 值（47 kHz）。全局增益為-20 dB，輸入信號為150 mVpp

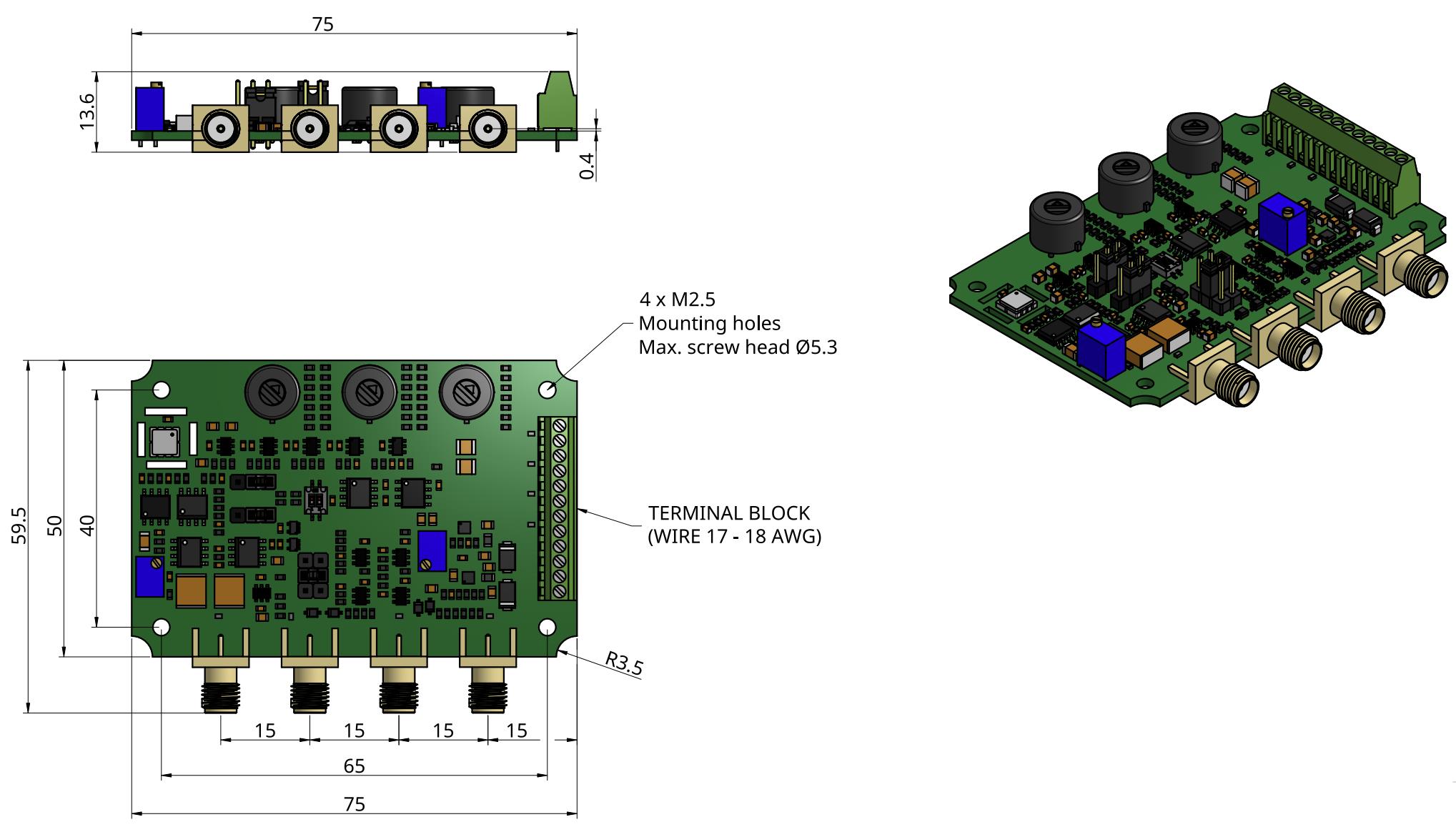

尺寸mm
訂購型號
PI200 | 設定值-2.5 V至2.5 V /慢速積分器800 mHz - 800 Hz |
PI200-T | 設定值-2.5 V至2.5 V /慢速積分器8 mHz - 8 Hz |
PI200-ZS | 設定值0 V /慢速積分器800 mHz - 800 Hz |
PI200-T-ZS | Setpoint 0 V / Slow integrator 8 mHz - 8 Hz |
