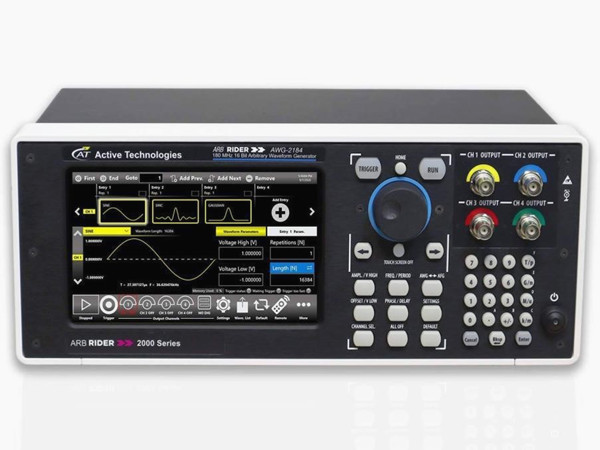

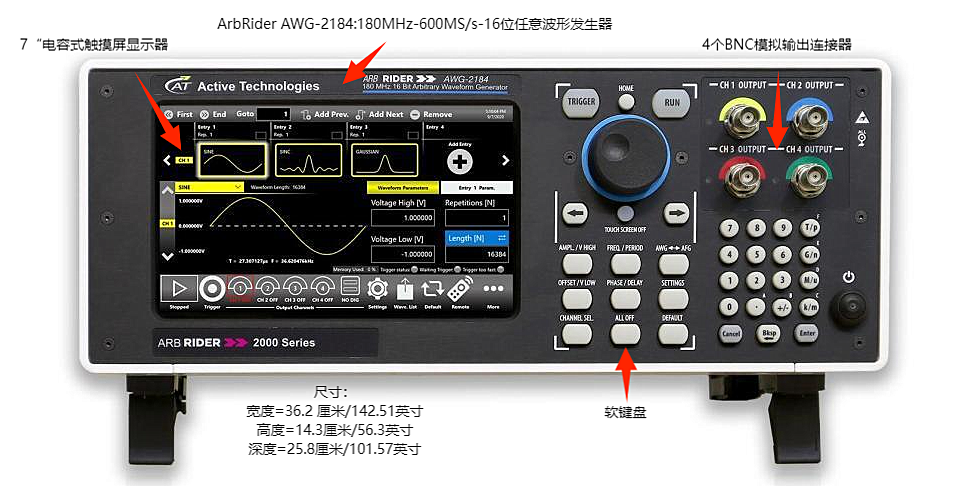

ARB Rider AWG-2000 是一款經濟高效、功能強大的 2 或 4 通道任意函數發生器 (AFG) 和 2 或 4 通道任意波形發生器 (AWG)，具有先進的序列發生器功能。
180MHz 帶寬、高達 12Vpp 的輸出范圍和高達 512 Msample 的內存深度；AWG-2000 是汽車、物聯網和醫療應用的理想任意波形發生器選擇。
8 通道數字選項與 2 或 4 個模擬通道相結合，使 AWG-2000 成為一款功能齊全的混合信號發生器。現在可以生成與 8 條數字線路完全同步的 2 或 4 個模擬信號（LVTTL 或 LVDS 標準）
三合一儀器
AWG-2000 系列儀器是多功能信號發生器，將三種功能組合在一臺儀器中，包括函數發生器、任意波形發生器和數字模式發生器。
這三種不同的功能擴展了硬件的功能，采用了兩種不同的技術：AFG 模式下的改進型 DDS 和 AWG 模式下的可變時鐘、真任意技術。AFG 模式允許用戶即時更改所有參數，同時保留波形形狀，并即時創建/生成波形。
AWG 模式允許用戶創建模擬和數字模式的復雜波形場景，將它們插入序列中，應用循環、跳轉和條件分支。
● 每條通道上高達 512 M 點的波形內存
● 16384 個序列器條目
● 模擬和數字信號完全同步
● 每條通道價格實惠
● 極其易于使用且功能多樣
型號參數
型號 | AWG2182 |
模擬通道 | 2 |
數字頻道 | 8 (可選) |
采樣率 | 600 Ms/s-1.2Gs/s（交叉） |
記錄的長度 | 2 to 512 Mpts |
垂直分辨率 | 16 bits |
Max. 頻率 | 180 MHZ |
Max. 輸出電壓 | 6Vpp - 12Vpp(可選) |
輸出電壓窗口 | 6Vpp - 12Vpp(可選) |
型號 | AWG2182 |
模擬通道 | 2 |
數字頻道 | 8 (可選) |
采樣率 | 600 Ms/s-1.2Gs/s（交叉） |
記錄的長度 | 2 to 512 Mpts |
垂直分辨率 | 16 bits |
Max. 頻率 | 180 MHZ |
Max. 輸出電壓 | 6Vpp - 12Vpp(可選) |
輸出電壓窗口 | 6Vpp - 12Vpp(可選) |
汽車
如今的汽車包含許多高度復雜的電子控制單元（ECU），這些單元帶有非常敏感的電子元件。16位垂直分辨率結合600 MS/s實時（1.2 GS/s 2倍插值）快速采樣率和12Vpp輸出幅度范圍，使AWG-2000系列儀器成為解決汽車領域新測試挑戰不可少的高效工具。
特點
● CAN、CAN-FD、LIN、Flexray、SENT仿真和故障排除
● 100BASE-T1、1000BASE-T1、BroadR-Reach仿真及抗干擾信號和噪聲能力
● EMI調試、故障排除和測試
● 高達24V的電氣標準仿真
● 汽車電子中功率MOSFET電路的優化和特性分析
物聯網、工業4.0和射頻調制器
Arb和Function Riders將成為這一應用的標志性儀器?？梢詫?fù)雜的射頻I/Q調制進行仿真，用于無線設備測試或工業4.0物聯網應用的模擬。每位工程師都可以利用導入波形的功能來仿真被測設備，在波形上施加失真（如噪聲），以測試設備是否符合標準的性能。
特點

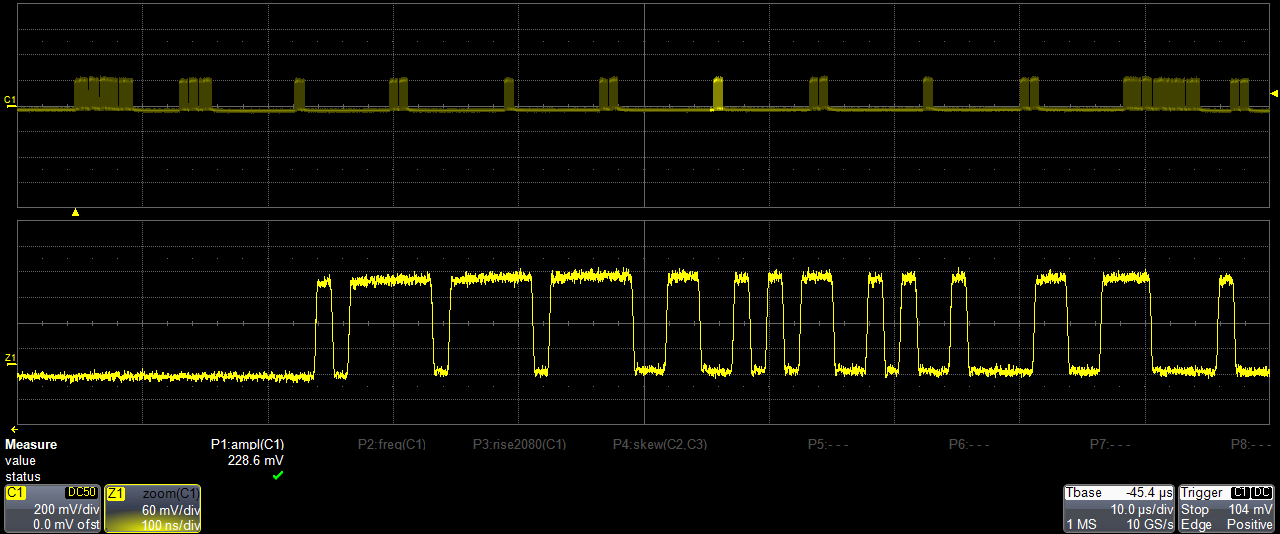

● 傳感器信號生成：仿真理想信號，或在使用高清示波器采集后生成真實shi界信號。
● 集成衰減器，用于低幅度信號生成
● MOSFET柵極驅動幅度信號仿真，用于MOSFET特性和優化
● 利用低阻抗特性（0Ω輸出阻抗）進行IC的加電序列測試。
極低幅度信號生成
Active Technologies AWG-2000系列儀器配備了內置10倍衰減器，使用戶能夠生成極低幅度的信號，而不會犧牲DAC分辨率。 現實shi界中的心臟信號通常幅度非常低——往往只有幾毫伏甚至更低。Active Technologies AWG-2000系列通過內置的10倍衰減器和使用能夠提供很高信號保真度的模擬輸出級，克服了這一生成挑戰。
特點
● 10倍內置衰減器

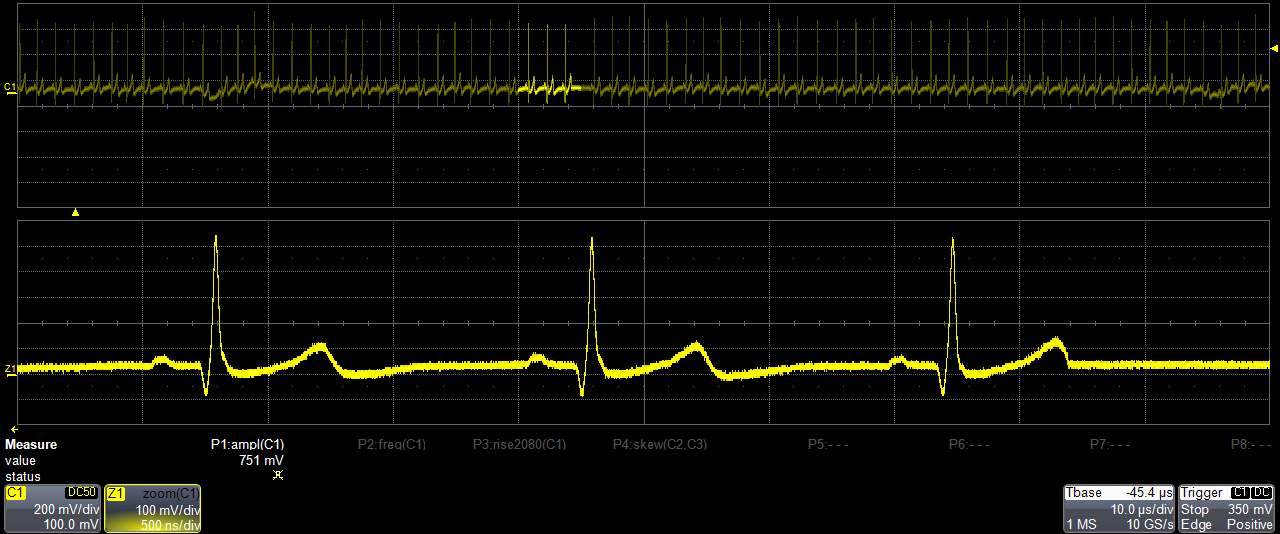

● 現實shi界信號生成：心臟信號、腦電圖（EEG）
● 低幅度信號下的16位垂直分辨率
半導體和研究應用

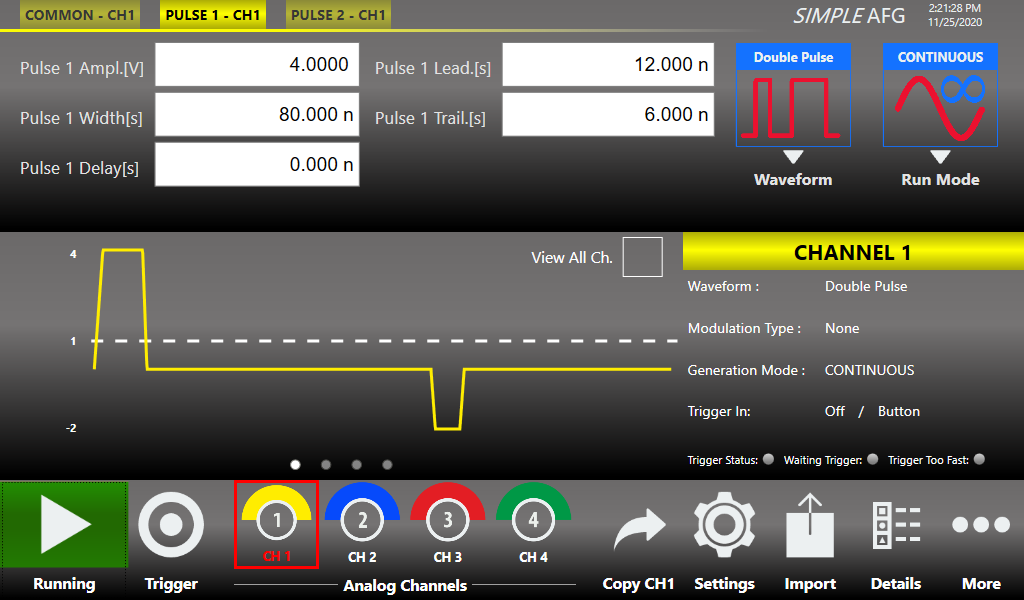

AWG-2000系列AFG用戶界面包括雙脈沖功能，用于測試功率器件（如MOSFET和IGBT）的動態行為。兩個脈沖中的每一個都可以具有不同的幅度、上升時間、下降時間和寬度。 研究人員和科學家需要在準確、詳細且可重復控制的方式下，仿真加入幅度和時間變化缺陷的脈沖：每個通道高達512 M點的波形內存，讓您可以輕松地從示波器中采集現實shi界的信號，并使用AWG-2000任意波形發生器進行回放。
特點

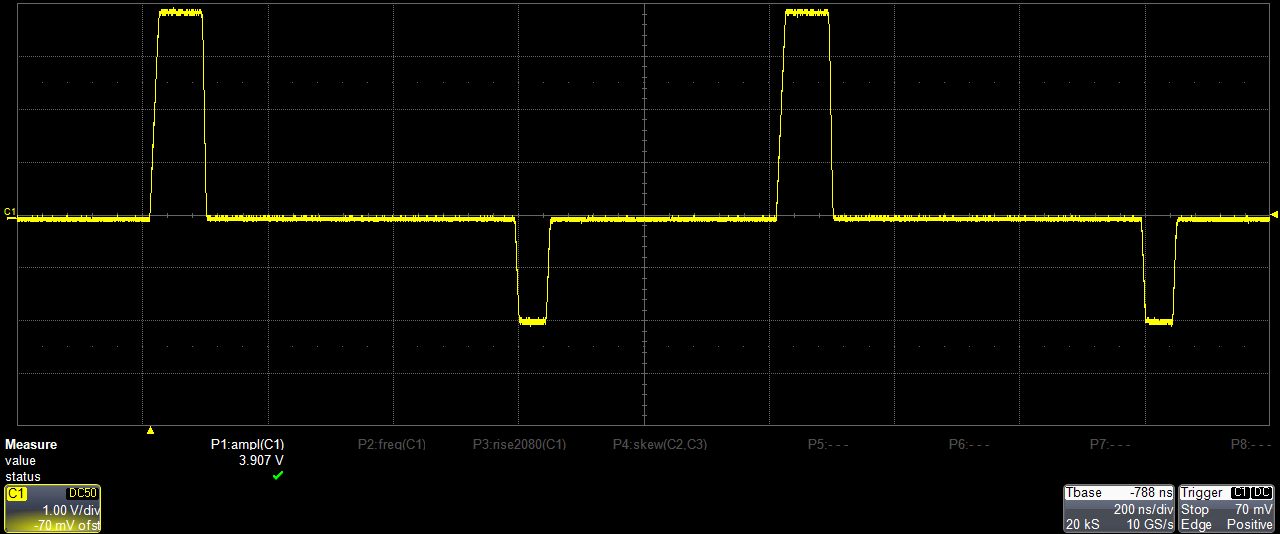

● 雙脈沖模式
● 示波器記錄與回放

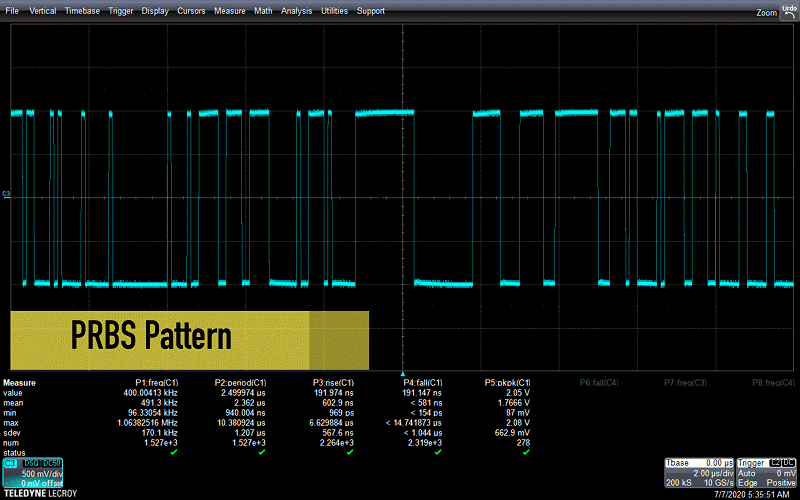

● PRBS序列
● 物理、電子、化學、力學實驗
