ZBLAN氟化物光纖的特點之一是各種稀土摻雜物，比如Tm、Pr和Er的高效率光發射。光纖用摻稀土的單模ZBLAN光纖抽芯光放大器、ASE光源和光纖激光器作為增益介質。
● 中紅外光源
● 中紅外系統搭建
● 中紅外放大器
類型 | 摻稀土單模光纖 |
光纖類型 | 階躍指數型單模光纖 |
摻雜稀土元素 | Pr，Nd，Ho，Er，Dy，Tm，Yb，others |
摻雜濃度（ppm mol） | 500-50000 |
數值孔徑 | 0.16,0.21,0.26 |
截止波長 | <2.5 |
芯徑 | 2-12um |
涂覆層直徑 | 450/460±30 |
包層直徑 | 123±3 |
芯/涂覆層玻璃 | ZBLAN氟化物玻璃 |
涂層材料 | UV固化丙烯酸酯 |
實驗測試 | 1.25cm直徑 |
單模光纖相關型號
型號 | 摻雜劑 | 濃度 ppm mol | 數值孔徑 @1000nm | 芯徑 um | 包層直徑 um | 涂覆層直徑 um | 截止波長 nm |
| ZSF-2.4/125-3.2T-0.26 | Tm | 3200 | 0.26±0.02 | 2.4 ±0.6 | 121 ±5 | 370 ±30 | < 1050 |
| ZSF-5.5/125-40T-0.20 | Tm | 40,000 | 0.20 ±0.02 | 5.5±0.5 | 123±3 | 450±30 | < 1650 |
| ZSF-6.0/125-10T-0.20 | Tm | 10,000 | 0.20 ±0.02 | 6.5±0.5 | 123±3 | 450±30 | < 1900 |
| ZSF-8.5/125-13T-0.16 | Tm | 13,000 | 0.16 ±0.02 | 8.5±1.5 | 123±3 | 450±30 | < 2150 |
| ZSF-2.1/125-1.5P-0.25 | Pr | 1,500 | 0.25 ±0.02 | 2.1±0.5 | 123±5 | 450±30 | < 900 |
| ZSF-2.0/125-2P-0.26 | Pr | 2,000 | 0.26 ±0.02 | 2.0±0.5 | 120±3 | 450±30 | < 900 |
| ZSF-4.7/125-2E-0.20 | Er | 2,000 | 0.20 ±0.02 | 4.7±0.5 | 123±3 | 450±30 | < 1450 |
| ZSF-5.5/125-5E-0.11 | Er | 5,000 | 0.11 ±0.02 | 5.5±0.5 | 123±3 | 450±30 | < 900 |
| ZSF-10/125-1H-0.16 | Ho | 1,000 | 0.16 ±0.02 | 10±5 | 123±3 | 450±30 | < 3150 |
| ZSF-2.1/125-1Y-0.25 | Yb | 1,000 | 0.25 ±0.02 | 2.1±0.3 | 123±3 | 450±30 | < 850 |
| ZSF-13/125-1D-0.16 | Dy | 1,000 | 0.16 ±0.02 | 13±3 | 123±3 | 450±30 | < 3300 |
| ZSF-14/125-3D-0.16 | Dy | 3,000 | 0.16 ±0.02 | 14±6 | 123±3 | 475±4 | < 4200 |
| ZSF-13/125-40C-0.12 | Ce | 40,000 | 0.12 ±0.02 | 13±2 | 123±3 | 450±30 | < 2350 |
| ZSF-2.3/120-3.2T | Tm | 3,200 | 0.26 | 2.3±0.5 | 120±4 | 370±30 | <950 |
| ZSF-2.5/125-4.4T | Tm | 4,400 | 0.27 | 2.5±0.3 | 123±3 | 450±30 | <1000 |
| ZSF-2.7/125-3.2T | Tm | 3,200 | 0.26 | 2.7±0.3 | 123±3 | 450±30 | <1050 |
| ZSF-8.5/125-13T | Tm | 13,000 | 0.16 | 8.5±1.5 | 125±3 | 450±30 | <2200 |
| ZSF-2.4/125-1.5P | Pr | 1,500 | 0.25 | 2.4±0.4 | 123±3 | 450±30 | <950 |
| ZSF-4.7/125-2E | Er | 2,000 | 0.2 | 4.7±0.5 | 123±3 | 450±30 | <1350 |
| ZSF-5.5/125-5E | Er | 5,000 | 0.12 | 5.5±0.5 | 123±3 | 450±30 | <950 |
| ZSF-9.0/125-1H | Ho | 1,000 | 0.16 | 9.0±1.0 | 123±3 | 450±30 | <2100 |
| ZSF-10/125-1H | Ho | 1,000 | 0.16 | 10±5 | 123±3 | 450±30 | <3150 |
| ZSF-2.1/125-1Y | Yb | 1,000 | 0.28 | 2.1±0.3 | 123±3 | 450±30 | <900 |
| ZSF-13/125-40C | Ce | 40,000 | 0.12 | 13±2 | 123±3 | 450±30 | <2350 |

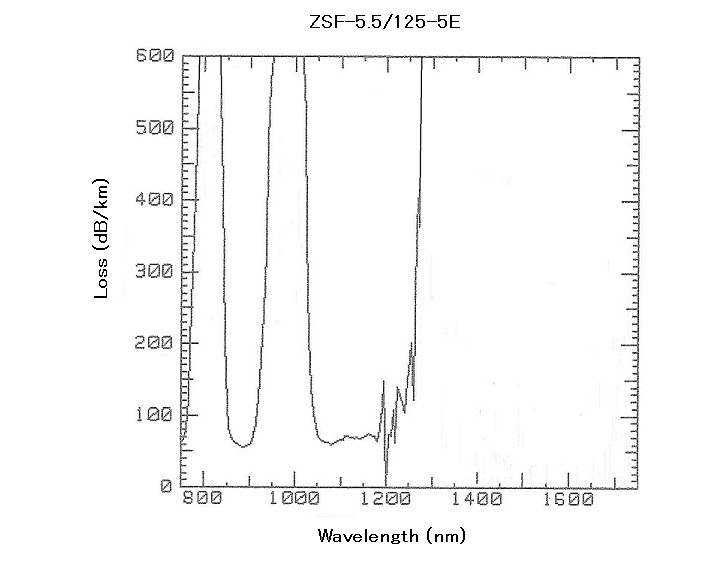

損耗光譜

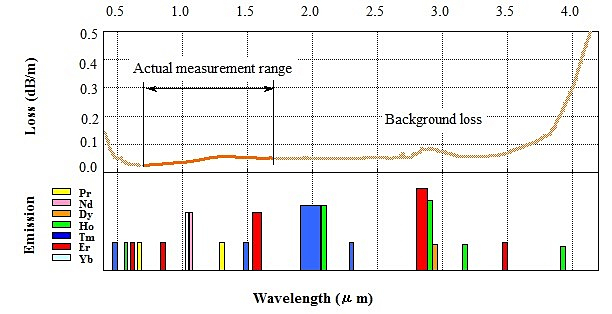

背景損耗和發射波長
通過選擇稀土元素和激發波長，得到不同波長的光發射。雖然芯在長波長區域具有較低的損耗，但在優秀包層中的傳播光在3.5um處造成更大的損耗，而由于吸收用于第二包層的氟基UV樹脂而導致更多波長損耗。
例如：ZSF-6/125-P-0.26
6/125------6=芯徑; 125=涂覆層直徑
P-----------Pr=稀土鐠摻雜,Er--鉺摻雜,T Tm銩摻雜.H Ho 鈥,Y Yb鐿,Dy 鏑, Ce 鈰, Nd釹
N----------N=非摻雜的
0.26-------0.26=數值孔徑為0.26um
