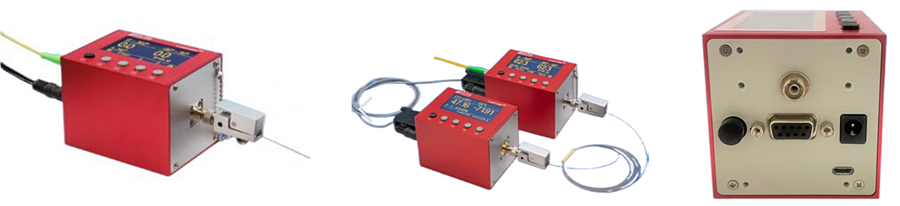

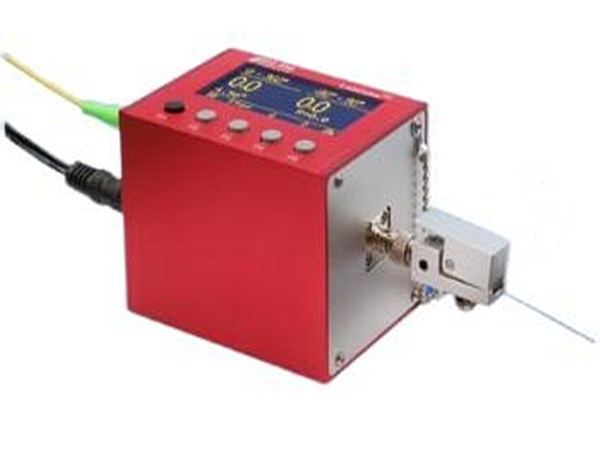

CUBE-PM100 是一款電動線性偏振發生器，可將輸入的寬帶光轉換為高線性偏振光（PER > 50dB），并將其耦合到自由空間中的保偏光纖中。電機可以精細調整線性偏振光與保偏光纖軸之間的角度，以實現超過 46 dB 的Max. PER。
CUBE-PM100 旨在取代傳統 PER 測量系統中的內聯偏振器以及內聯偏振器與被測器件之間耗時的熔接。用戶只需將被測器件的輸入和輸出保偏光纖分別通過兩個 FC 裸纖適配器連接到 CUBE-PM100 的輸出端和 CUBE-ER100 的輸入端即可。然后，CUBE-PM100 將自動通過 UART 端口從 CUBE-ER100 讀取 PER 測試結果，并通過優化 CUBE-PM100 中的對準角度來獲取Max. PER。有了這套設備，您無需再擔心 PM 光纖或器件的 PER 測量不確定性。
當使用瓊斯矩陣特征分析法測量光學器件的 PMD 和 PDL 時，CUBE-PM100 也可用作線性偏振發生器。
● 高 PER >45dB
● 電動偏振器
● 0~360 度角度調節
● 將自由空間光耦合至裸光纖
產品規格
CUBE-PM100規格 | |
工作波長范圍 | 1310+/-40nm，1550nm+/-50nm |
輸出偏振消光比 | >45dB |
插入損耗 | 7dB（典型值），包括來自偏振器的3dB |
插入損耗隨旋轉角度變化 | 2dB（典型值） |
偏振旋轉角度范圍 | 0-360度 |
角度分辨率 | 0.11度（面板控制），0.028度（遠程控制） |
角度重復性 | +/-0.11度 |
相對角度精度 | 0.22度 |
jue對角度精度 | +/-2度 |
旋轉速度 | z高可達2.0 Rev/sec |
輸入適配器 | 帶窄鍵的FC/APC |
輸出適配器 | 寬鍵FC（自由空間耦合） |
顯示器 | 2.42英寸128x64 OLED圖形顯示屏 |
電源 | DC 12V/1A |
通信接口 | USB和UART |
尺寸 | 63.5mm x 63.5mm x 85mm |

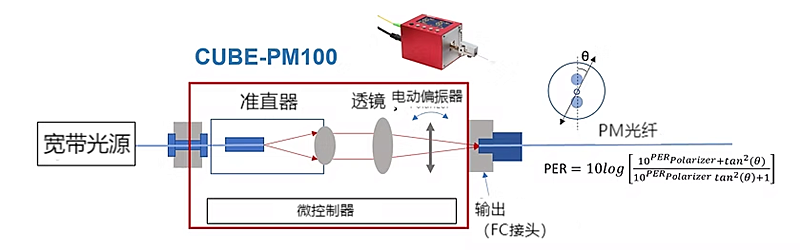

工作原理
CUBE-PM100 是一款電動線性偏振發生器，由輸入連接器、內置消偏器、準直器、聚焦透鏡、電動高阻偏振器和輸出連接器組成。輸入光經過內置消偏器，經準直器準直為平行光束，再經過聚焦透鏡和高阻偏振器，最終自由空間耦合至輸出光纖。偏振器可通過電機旋轉 0 至 360 度之間的任意角度。
用戶可以通過后面板的全速 USB 2.0 端口遠程控制 CUBE-PM100。后面板的 DB9 插座提供 UART 接口，CUBE-PM100 可以通過該接口直接讀取偏振消光比儀 CUBE-ER100 的 PER 和角度測量結果，從而優化偏振面與保偏光纖軸線之間的角度，實現Max. 的 PER 輸出。
CUBE-PM100 還可以用作線性偏振源，與偏振儀或 CUBE-ER100 一起測量光無源元件的 PMD 和 PDL。
