光纖布拉格光柵調諧器（FBGT）是基于我們的創新技術上認可調諧技術，其特點是純軸向壓縮調諧技術，以實現大波長調諧范圍和可靠的調諧過程。光纖光柵調諧器設計用于調諧各種類型的光纖光柵的波長，包括：光纖布拉格光柵、移相光纖光柵或長周期光纖光柵等。光纖光柵為可調諧激光器、光纖傳感器和光纖通信系統提供了一個“全光纖”可調諧平臺。FBGT與光纖完quan兼容，具有低插入損耗和高功率處理能力。目前我們提供1550nm、1060nm和2000nm波段的標準FBGT產品。我們也可以接受客戶定制。
● 純軸向壓縮調諧技術
● 波長調諧范圍大
● 各種類型光纖光柵的調諧
● 低插入損耗
● 高操作功率
● 全光纖可調諧濾波器
● 可調諧激光器:光纖激光器，光纖尾纖半導體激光器
● 光纖傳感器
● 可調諧光波混頻
參數 | FBGT-1550 | FBGT-1060 | FBGT-2000 | |
工作波段 | 1550 nm | 1060 nm | 2000 nm | |
（1）調諧波長λ和 調諧范圍?λ： (nm) | 標準 | 1545-1565 ?λ>20, (Typ.25) | 1053-1073 ?λ >20,(Typ.22) | 1981-2001 ?λ >20,(Typ.25) |
高品質 | 1535-1565 ?λ>30, (Typ.35) | 1043-1073 ?λ >30,(Typ.32) | 1971-2001 ?λ >30,(Typ.35) | |
邊模抑制比：（dB） | >15 | >15 | >15 | |
插入損耗：（dB） | <1, (Typ.0.5) | <0.8, (Typ.0.4) | <1.2, (Typ.0.8) | |
光譜寬度@-3dB:（nm） | <0.6, (Typ.0.4) | <0.4nm,(Typ.0.3) | <0.6nm,(Typ.0.5) | |
反射率：% | >85%, (Typ.90) | >85%, (Typ.90) | >85%, (Typ.90) | |
調諧穩定性：% | <0.5%(Typ.0.3%) | <0.5%(Typ.0.3%) | <0.5%(Typ.0.3%) | |
操作功率：W | ~2W | ~2W | ~2W | |
全光纖長度：（m） | 1.5 m | |||
光纖類型 | Corning: SMF-28e or SMF-28e ultra | Corning: HI-980 or HI-1060 | Corning: SMF-28e | |
光纖終端： | 帶3mm保護套，無連接頭 | |||
光纖連接器：（可選） | No connector-0, FC/PC connector-1, FC/APC connector-2 | |||
（2）調諧類型： | （2） 測微計手動調諧 | |||
尺寸：（mm） | 124 X 55 X 40 | |||
備注：
（1）波長調諧起點公差為±1 nm
（2）調諧測微計：目前我們使用Newport高性能測微計，型號：BM17.04N，靈敏度1.0微米；其他測微計可根據要求提供。

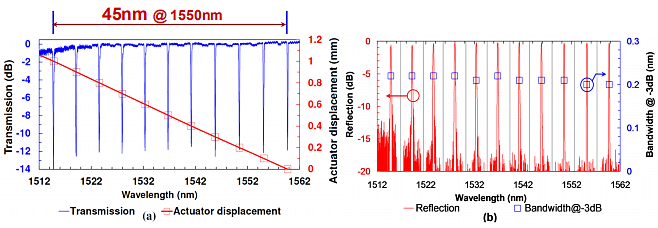

1560nm FBG調諧過程中中心波長偏移的典型光譜
（a) 光纖光柵的透射光譜和中心波長相對于調節器位移的偏移；
（b) 調諧過程中FBG的反射光譜和-3dB光譜帶寬的變化；

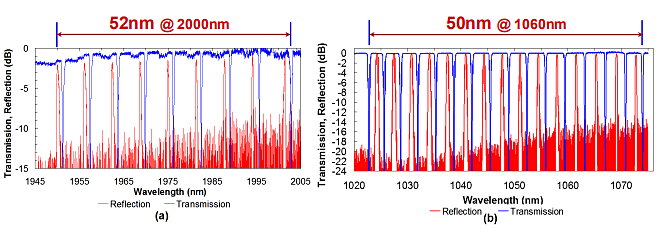

2001nm和1073nm光纖光柵調諧過程中的波長位移譜
(a) 2001 nm光纖光柵(FBG)調諧過程中的透射和反射光譜；
(b) 1073 nm光纖光柵(FBG)調諧過程中的透射和反射光譜；
型號示例：FBGT-1550-S-0
工作波長：
1550: 1550nm
調諧波長λ和調諧范圍?λ（nm）
S: 標準模式1565-1545 ?λ>20, (Typ.25)
連接頭：
0：無連接頭
