| 貨號 | 操作 | 名稱 | 描述 | ||
|---|---|---|---|---|---|
|
H80060034 | C波段波長校準器 C2H2 乙炔氣體吸收池 (路徑5.5cm 氣壓200Torr 譜線寬度20pm) [PDF] | 波長范圍：1510 to 1540nm，路徑：5.5cm；氣壓：200Torr；波長精度< ± 0.3pm (擴展不確定度)；譜線寬度：20pm；無PD，光纖類型：SMF-28e；接頭類型：FC/APC |
價格 : 請聯系客服
庫存/貨期:請咨詢客服
|
|
|
|
H80060033 | C波段波長校準器 C2H2 乙炔氣體吸收池 (路徑5.5cm 氣壓50Torr 譜線寬度7pm) [PDF] | 波長范圍：1510 to 1540nm，路徑：5.5cm；氣壓：50Torr；波長精度< ± 0.3pm (擴展不確定度)；吸收譜線深度：12dB；譜線寬度：7pm；無PD，光纖類型：SMF-28e；接頭類型：FC/APC |
價格 : 請聯系客服
庫存/貨期:請咨詢客服
|
|
|
|
H80060090 | C波段波長校準器 C2H2 乙炔氣體吸收池 (路徑6.5cm 氣壓50Torr 譜線寬度7pm) [PDF] | 波長范圍：1510 to 1540nm，路徑：6.5cm；氣壓：50Torr；波長精度< ± 0.3pm (擴展不確定度)；譜線寬度：7pm；無PD，光纖類型：SMF-28e；接頭類型：FC/APC |
價格 : ￥0
庫存/貨期:請咨詢客服
|
| 圖片 | 名稱 | 貨號貨期 | 描述 | 價格 |
|---|---|---|---|---|
|
|
C波段波長校準器 C2H2 乙炔氣體吸收池 (路徑5.5cm 氣壓200Torr 譜線寬度20pm) [PDF] |
H80060034
|
波長范圍：1510 to 1540nm，路徑：5.5cm；氣壓：200Torr；波長精度< ± 0.3pm (擴展不確定度)；譜線寬度：20pm；無PD，光纖類型：SMF-28e；接頭類型：FC/APC |
聯系客服或
提交詢價單 |
|
|
C波段波長校準器 C2H2 乙炔氣體吸收池 (路徑5.5cm 氣壓50Torr 譜線寬度7pm) [PDF] |
H80060033
|
波長范圍：1510 to 1540nm，路徑：5.5cm；氣壓：50Torr；波長精度< ± 0.3pm (擴展不確定度)；吸收譜線深度：12dB；譜線寬度：7pm；無PD，光纖類型：SMF-28e；接頭類型：FC/APC |
聯系客服或
提交詢價單 |
|
|
C波段波長校準器 C2H2 乙炔氣體吸收池 (路徑6.5cm 氣壓50Torr 譜線寬度7pm) [PDF] |
H80060090
|
波長范圍：1510 to 1540nm，路徑：6.5cm；氣壓：50Torr；波長精度< ± 0.3pm (擴展不確定度)；譜線寬度：7pm；無PD，光纖類型：SMF-28e；接頭類型：FC/APC |
聯系客服或
提交詢價單 |
氣體吸收池是一種精密濾波器，其吸收波長由特定的分子能級決定。乙炔的吸收光譜為**標準機構所認可，將其作為1510~1540nm的主要波長參考。
我們提供的乙炔氣體吸收池，是經過美國**標準技術研究所（NIST）認證的可追溯性校準器。氣體吸收池是硬密封的且壽命長，具有先進的光學設計和極低的干涉?zhèn)斡?。我們提?0托、50托的標準壓力氣體吸收池（符合NIST的SRM2517A的標準），同時也提供光程長度5.5cm，路徑外殼3cm的200托和400托氣體吸收池。光程長度通常會影響吸收譜線深度的測量，而壓力會改變吸收譜線的寬度。
關于這些氣體吸收池，如有需要，您可以訂購全光纖耦合（單模光纖，帶或不帶連接器均可）氣體吸收池，或在一端內置貼裝InGaAs光電探測器。我們還提供各類定制氣體吸收池，請聯系我們提出您的具體要求。
密封>10年使用壽命
楔形窗口和鍍膜光學器件，可將干擾偽影降至z低

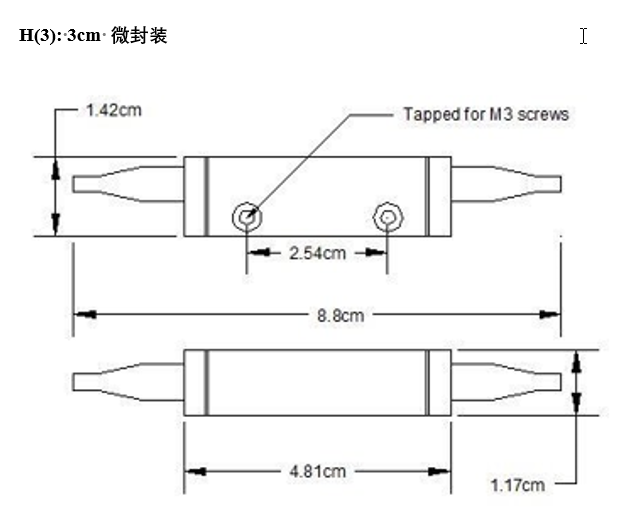

Min. 的光纖耦合器 – 3cm光程長度
可提供定制氣壓
成本低
覆蓋S和C波段
遠程光學氣體傳感系統
可調諧激光校準
OSA或可調諧濾波器校準
波長/頻率鎖定
氣體顛簸測試
規格
氣體管路: | ||
波長范圍 | nm | 1510 to 1540 |
波長精度2 | pm | < ± 0.3pm (擴展不確定度) |
吸收譜線深度3 (P9 line) | dB | 8 (3cm; 典型值) 8 (5.5cm, 20 Torr; 典型值) |
12 (5.5cm, 50 Torr; 典型值) | ||
譜線寬度 (50%, 對數分度) | pm | 40 (400 Torr; 典型值) |
(P9 line) | 20 (200 Torr; 典型值) | |
7pm (50 Torr; 典型值) | ||
5pm (20 Torr; 典型值) | ||
溫度依存性 | pm | <0.01/°C |
氣體吸收池: | ||
元胞傳輸模型 | % | >50; 從光纖到光纖 |
紋波 (P-P) | dB | <0.1 P-P 任意2nm范圍 |
氣體吸收池壽命 | 年 | >10 |
工作溫度 | °C | 0 to +70 |
存儲溫度 | °C | -40 to +85 |
接頭類型 | FCPC, FCAPC, SCPC, SCAPC, | |
光電探測器: | 無, PD (光電探測器) | |
凈響應度 | A/W | >0.5 |
電容(0V) | pF | 4（典型值） |
并聯電阻 | MΩ | >5 |
1. 25 °C; 規格如有更改，恕不另行通知 2. 50托氣體吸收池最精確線的拓展不確定性，具體見下頁表格。 3. 適用于分辨率優于線寬的儀器。使用分辨率低的儀器可能會低估吸收率。 | ||

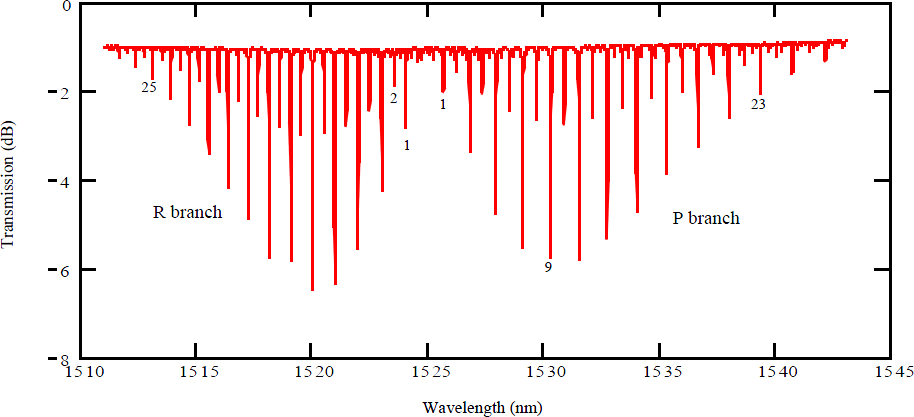

乙炔氣體吸收池的樣品透射光譜
R Branch | 波長 (nm) | P Branch | 波長 (nm) |
27 | 1512.45273(12) | 1 | 1525.7599(6) |
26 | 1512.8232(3) | 2 | 1526.3140(3) |
25 | 1513.2000(3) | 3 | 1526.87435(10) |
24 | 1513.5832(3) | 4 | 1527.44114(10) |
23 | 1513.9726(3) | 5 | 1528.01432(10) |
22 | 1514.3683(3) | 6 | 1528.59390(10) |
21 | 1514.7703(3) | 7 | 1529.1799(3) |
20 | 1515.1786(3) | 8 | 1529.7723(3) |
19 | 1515.5932(3) | 9 | 1530.3711(3) |
18 | 1516.0141(3) | 10 | 1530.97627(10) |
17 | 1516.44130(11) | 11 | 1531.5879(3) |
16 | 1516.8747(3) | 12 | 1532.2060(3) |
15 | 1517.3145(3) | 13 | 1532.83045(10) |
14 | 1517.7606(3) | 14 | 1533.46136(10) |
13 | 1518.2131(3) | 15 | 1534.0987(3) |
12 | 1518.6718(3) | 16 | 1534.7425(3) |
11 | 1519.13686(11) | 17 | 1535.3928(3) |
10 | 1519.6083(3) | 18 | 1536.0495(6) |
9 | 1520.0860(3) | 19 | 1536.7126(3) |
8 | 1520.5700(3) | 20 | 1537.3822(3) |
7 | 1521.06040(10) | 21 | 1538.0583(3) |
6 | 1521.5572(3) | 22 | 1538.7409(3) |
5 | 1522.0603(3) | 23 | 1539.42992(11) |
4 | 1522.5697(3) | 24 | 1540.12544(11) |
3 | 1523.0855(3) | 25 | 1540.82744(11) |
2 | 1523.6077(3) | 26 | 1541.5359(3) |
1 | 1524.13609(10) | 27 | 1542.2508(3) |
50托氣體吸收池乙炔中心波長 由美國**標準技術研究所規定的數值。拓展不確定性(2 sigma) 已在括號中聲明，并應用于z低有效位。 | |||
**標準技術研究所（NIST）可追溯性校準器
乙炔氣體吸收池的最終吸收光譜由基本分子能級躍遷確定。因此，乙炔在特定氣壓下的存在保證了可重復的吸收光譜特性。我們的氣壓不確定度為+/-10%，在NIST聲明的+/-20%的不確定度范圍內。因此，我們可以確切地保證，我們的氣體吸收池是經過NIST認證的可追溯性校準器。

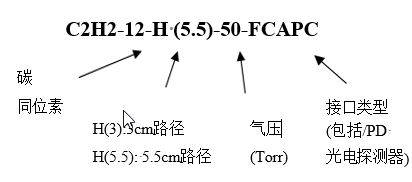

訂購信息,型號例子 Wavelength Reference
