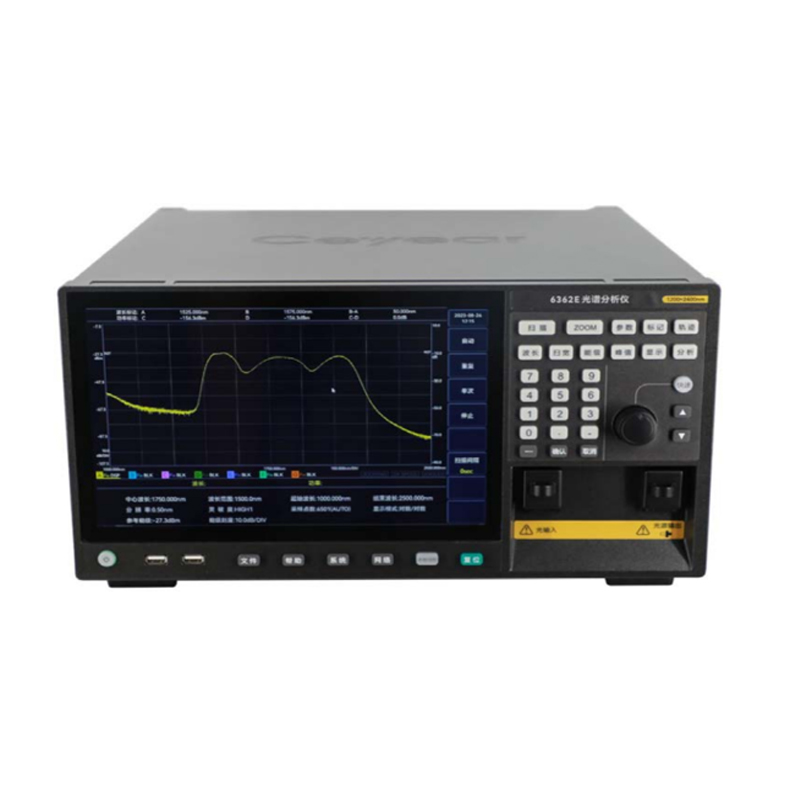

基于衍射光柵分光技術的寬波長范圍的高速高性能光譜分析儀。1200~2400nm光譜范圍不僅覆蓋通信波長的波段,同時覆蓋 SWIR 區域。可以適用于DWDM、光放大器等光系統測試;LED、FP-LD、DFB-LD、光收發器等光有源器件測試;光纖、光纖光柵等光無源器件測試,以及環境傳感和醫療應用的測量測試。
產品特點:
1200nm~2400nm寬光譜掃描范圍
50pmMin. 光譜分辨率
55dB動態范圍
-70dBmz高靈敏度
自由空間光輸入
內置光源輸出配置可選
強大的多應用光譜數據分析功能
12.1英寸觸控顯示、全中文操作
應用領域:
適用于DWDM、光放大器等光系統測試
LED、FP-LD、DFB-LD、光收發器等光有源器件測試
光纖、光纖光柵等光無源器件測試
環境傳感和醫療應用的測量測試
核心參數:
參數 | 規格 |
光譜范圍 | 1200~2400nm |
掃描跨度 | 0.5~1200nm(全范圍跨度),0nm |
波長精度 | ±0.05nm(1520~1580nm)、±0.10nm(1580~1620nm)、±0.50nm(全波長范圍) |
波長線性度 | ±0.01nm(1520~1580nm) |
波長重復性 | ±0.015nm(1min) |
波長分辨率設置 | 標準版:0.05、0.1、0.2、0.5、1、2nm |
Min. 采樣分辨率 | 0.002nm |
采樣點數 | 101~50001、AUTO |
功率靈敏度設置 | NORMAL、MID、HIGH1、HIGH2和HIGH3 |
功率靈敏度 | -70dBm(1800-2200nm)、-67dBm(1500~1800nm,2200-2400nm)、-62dBm(1300-1500nm)(靈敏度:HIGH3) |
Max. 輸入功率 | +20dBm(每通道、全波長范圍) |
Max. 安全輸入功率 | +25dBm(總輸入功率) |
功率精度 | ±1.0dB(1550nm,輸入功率:-20dBm,靈敏度:MID,HIGH1-3) |
功率線性度 | ±0.05dB(輸入功率:-30~+10dBm,靈敏度:MID,HIGH1-3) |
偏振相關性 | ±0.1dB(1550nm) |
動態范圍 | 45dB(峰值±0.4nm,分辨率:0.05nm) 55dB(峰值±0.8nm,分辨率:0.05nm) (1523nm,靈敏度:HIGH1-3) |
適用光纖 | SM(9.5/125μm)、MM(GI 50/125μm、GI 62.5/125μm、大芯徑:Max. 200μm) |
光源輸出選件 | 標配校準光源、 DFB/FP光源(標配1550nm,其他波長可選)、 SLED光源(波段范圍可選) 其他光源類型配件可定制 |
注:不選用氣體吸收池校準光源選件的設備,可通過外置光源進行波長校準、光軸對準操作。
附件1:型號貨號對照表
型號 | 貨號 | 產品名稱 | 光譜范圍 | 跨度 | 波長精度 | 波長重復性 | 波長分辨率設置 | Min.采樣分辨率 |
6362E-V1.0 | 6362E光譜儀 | 1200~2400nm | 0.5nm~1200nm(全范圍跨度),0nm | ±0.05nm(1520-1580nm),±0.10nm(1580-1620nm), ±0.50nm(全范圍) | ±0.015nm(1分鐘) | 標準版:0.05、0.1、0.2、0.5、1、2nm | 0.002nm |
