銦鎵砷 InGaAs 光電二極管模塊 800-1600nm ( PD/APD/TIA IRPD5521Y 型)

銦鎵砷 InGaAs 光電二極管模塊 800-1600nm ( PD/APD/TIA IRPD5521Y 型)
筱曉光子庫存?zhèn)溆懈鞣N有效面積和封裝的PIN結二極管(PD)，包括銦鎵砷(InGaAs)、磷化鎵(GaP)、硅(Si)和鍺(Ge)光電二極管。我們有高速硅光電二極管。也有在900到2600 nm的范圍內具有高響應率，其探測波長超過典型銦鎵砷光電二極管的1800 nm。雙波段光電二極管，它集成了上下緊貼在一起的兩個光電探測器(硅基底在上，銦鎵砷基底在下)，組合波長范圍從400到1700 nm。為了豐富我們的光電二極管產品線，我們提供已安裝的光電二極管便于客戶供電即用，探測器有效面積邊緣的不均勻性可能引起不必要的電容電阻效應，從而扭曲光電二極管的時域響應。因此，我們建議使光入射在有效面積中心。為此，可以在探測器前放置聚焦透鏡或者針孔。


聯系客服
 華北西南東北 Moli
13061644116 同微信 可掃碼  info@microphotons.com
 西北華中華東華南 Daisy
18602170419 同微信 可掃碼  info@microphotons.com
產品型號 2
貨號 操作 名稱
E80043062  (已停產)IRPD5521Y 型 InGaAs 光電二極管模塊( PD/APD/TIA 155Mbps 800-1600nm)   [PDF] 光譜響應范圍：800-1600nm；速度 ：155Mbps；帶TIA；帶尾纖；已停產    價格 : 請聯系客服 庫存/貨期:請咨詢客服
E80040035  (已停產)IRPD5521Y 型 InGaAs 光電二極管模塊( PD/APD/TIA 1.25Gbps 800-1600nm)   [PDF] 光譜響應：800-1600nm；速度：1.25Gbps；帶TIA；5Pin腳；(已停產)    價格 : 請聯系客服 庫存/貨期:請咨詢客服
總覽

筱曉光子庫存?zhèn)溆懈鞣N有效面積和封裝的PIN結二極管(PD)，包括銦鎵砷(InGaAs)、磷化鎵(GaP)、硅(Si)和鍺(Ge)光電二極管。

我們有高速硅光電二極管。也有在900到2600 nm的范圍內具有高響應率，其探測波長超過典型銦鎵砷光電二極管的1800 nm。雙波段光電二極管，它集成了上下緊貼在一起的兩個光電探測器(硅基底在上，銦鎵砷基底在下)，組合波長范圍從400到1700 nm。

為了豐富我們的光電二極管產品線，我們提供已安裝的光電二極管便于客戶供電即用，探測器有效面積邊緣的不均勻性可能引起不必要的電容電阻效應，從而扭曲光電二極管的時域響應。因此，我們建議使光入射在有效面積中心。為此，可以在探測器前放置聚焦透鏡或者針孔。

產品特點

● 傳輸速率155Mbps/1.25Gbps/2.5Gbps

● 高靈敏度

● 工作波長范圍：1260~1650nm

● 單電源供電

● 遵循Telcordia Technoligies GR-468-CORE標準

● RoHS認證RoHS compliant

產品應用

● 無源光網絡與SDH/SONET傳輸系統

● 吉比特以太網與光纖信道

● 其它應用Other application

通用參數

參數名稱

符號

測試條件

最小

典型Typ.

最大

單位

TIA工作電流

ICC

Vcc=3.3V

-

44

59

mA

反向擊穿電壓1）

VBR

ID=100μA

35

-

55

V

VBR溫度系數

σ

γ= dVBR/dTC

-

0.1

0.15

V/℃

差分跨阻

IRPD5521Y-155

IRPD5521Y-1.25

IRPD5521Y-2.5





ZT



Pin=-30dBm， RL=100Ω,



54

26

3.6

kΩ

-3dB帶寬

IRPD5521Y-155

IRPD5521Y-1.25

IRPD5521Y-2.5





f-3dB





Pin=-30dBm

100

1000

2000

MHz

響應度

Re

M=1 , λ = 1.55μm

0.85

0.95

-

A/W

輸出阻抗

ZO

Single ended

-

50

70

Ω

靈敏度

IRPD5521Y-155A

IRPD5521Y-155P

IRPD5521Y-1.25A

IRPD5521Y-1.25P

IRPD5521Y-2.5A

IRPD5521Y-2.5P

PS



λ=1.55μm,NRZ, PRBS=223–1, BER=10-10,

ER=10dB,

V=Vop

-47 -39 -35 -28 -34 -26

－

－

dBm

過載功率

APD

PIN



PMAX



-5

+3

-

-

dBm

光回?fù)p

Lo

λ = 1.55μm

-

-

-30

dB

備注：1）僅適用于APD探測器


最大絕對額定值 T=25deg

參數名稱

符號

額定值

單位

TIA電源電壓

VCC

5

V

APD反向電壓APD

VAPD

VBR

V

APD/PD反向電流

Ir

2

mA

APD/PD正向電流

If

2

mA

工作溫度范圍

TC

-40 ~ +85

℃

貯存溫度范圍

TSTG

-55 ~ +100

℃

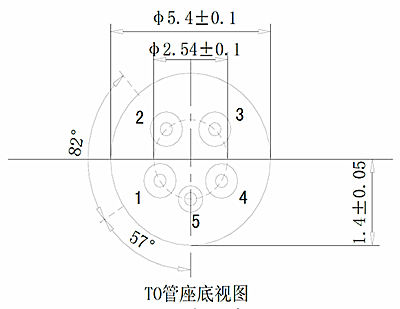

引腳定義




引腳編號

引腳功能說明

引出端符號

1

信號正輸出端

Vout+

2

放大器電源

VCC

3

偏置電壓

VAPD

4

信號負輸出端

Vout-

5

接地

GND (case)

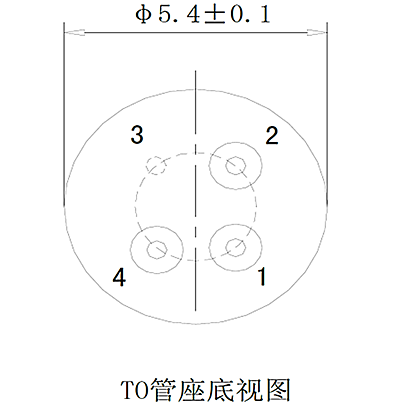

引腳編號

引腳功能說明

引出端符號

1

信號正輸出端

Vout+

2

信號負輸出端

Vout

3

接地

-GND   (case)

4

放大器電源

VCC


注意事項

a.嚴格按照引腳說明連接，輸出AC耦合時，差分負載應為100Ω

b. 貯運、使用過程中必須采取適當?shù)撵o電防護措施。

c.器件屬于高電壓工作器件，使用時應采取適當?shù)脑O(shè)計和措施避免人體受到傷害。

型號及訂購

型號示例： IRPD5521Y-□□□□-☆-T-XX

速率□□□□：

0155:155Mbps

1.25:1.25Gbps

2.5:2.5Gbps

探測器類型☆：

A: APD

P: PD

T: TIA

封裝XX：

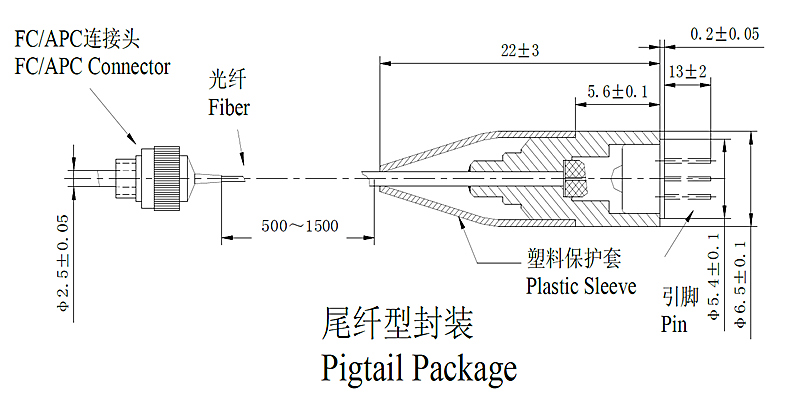

PG:尾纖

TO:TO封裝
