濾波器的核心部件是光折射率成周期性變化的光纖布拉格光柵。當一束廣譜的光束被傳播到光纖布拉格光柵的時候，光折射率被改變以后的每一小段光纖就只會反射一種特定波長的光波，這個波長稱為布拉格波長，而其它波長的光波都會被傳播。應變的改變會同時影響光纖布拉格光柵有效的光折射率 以及光柵周期 ，因此可以改變光柵反射光波的波長。

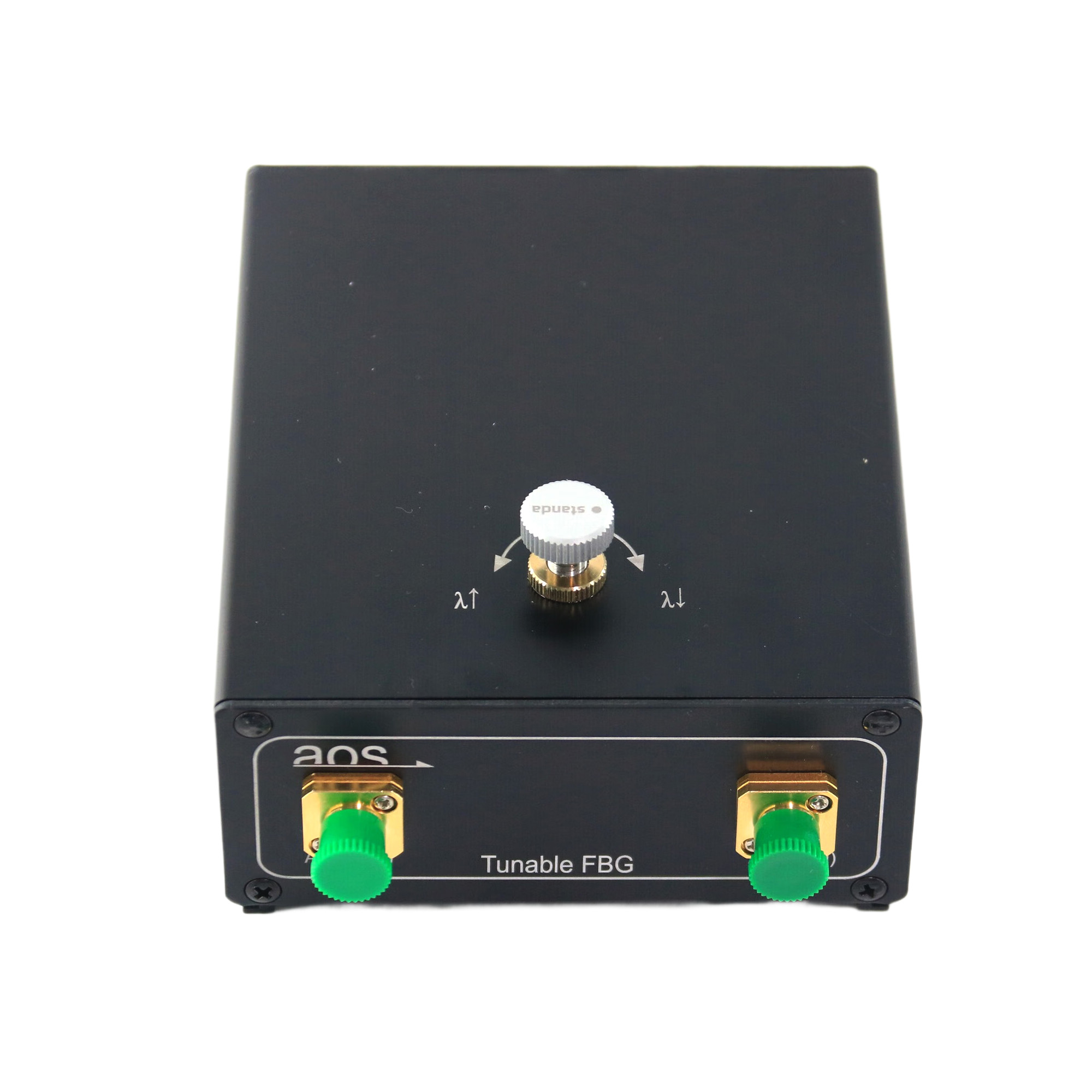

在這種裝置中，布拉格波長可以通過簡單地用細螺紋螺釘拉伸光柵來調諧達到調諧波長的目的。
● 極窄的濾波帶寬 drop端3dB帶寬 0.17nm±0.02nm，out端3dB帶寬0.07nm±0.02nm
● 寬波長可調諧范圍：10nm
● 超高信噪比可達100dB
● 好的濾波響應
● 超低插損
● 接受客戶不同可選要求定制
● 光信號選擇與過濾
● 背景噪聲抑制
● 可調諧激光器等應用
可選波長 | 1535nm-1545nm 1545nm-1555nm 1555nm-1565nm |
調諧范圍 | SMF28e : 10nm；保偏光纖 : 5nm |
3dB帶寬 | drop端3dB帶寬 0.17nm±0.02nm，out端3dB帶寬0.07nm±0.02nm |
光纖接頭 | FC/APC or FC/PC ; SC/APC or SC/PC or patch cord |
操作溫度 | 0-45℃ |
封裝尺寸 | H : 48mm；L : 125mm + 10mm(Connectors)； W : 105mm |
重量 | 450g |
光譜分析

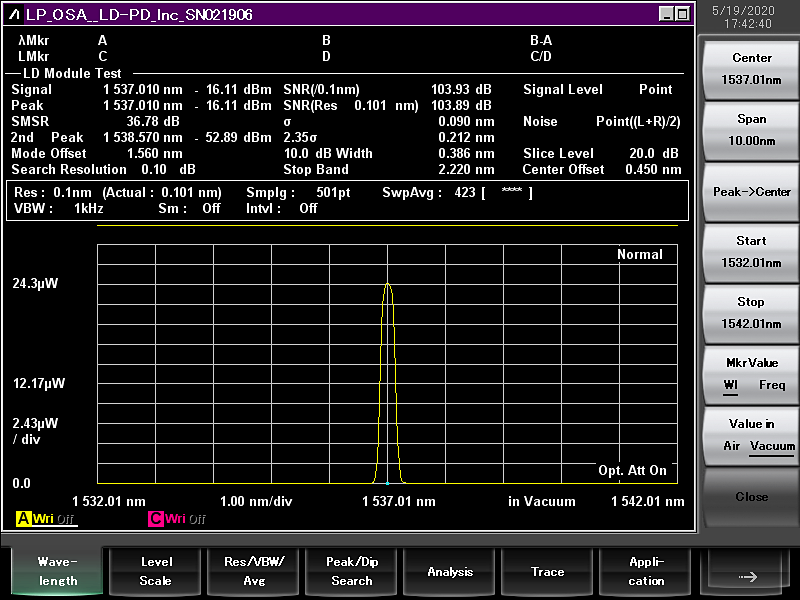

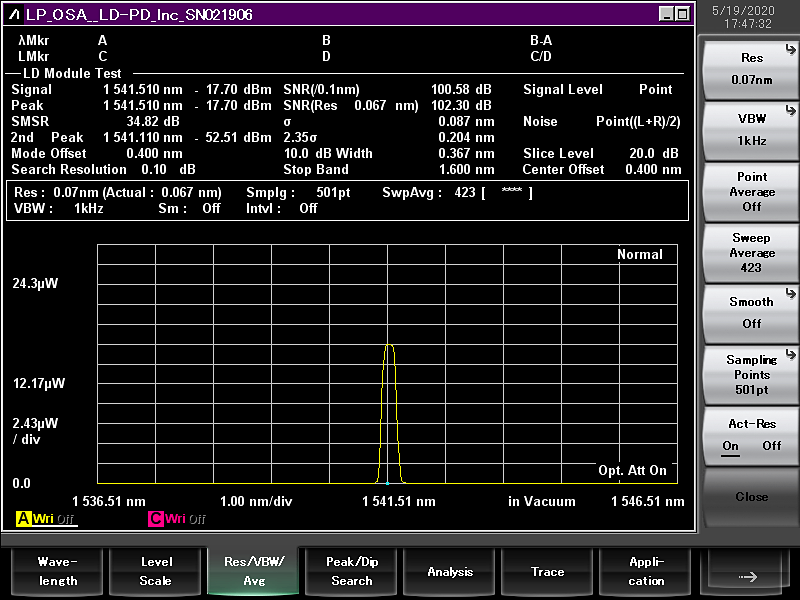

1，調節旋鈕得到的測試光譜圖（輸出為Drop端）1535nm-1545nm
旋鈕在同一位置處測得的光譜圖

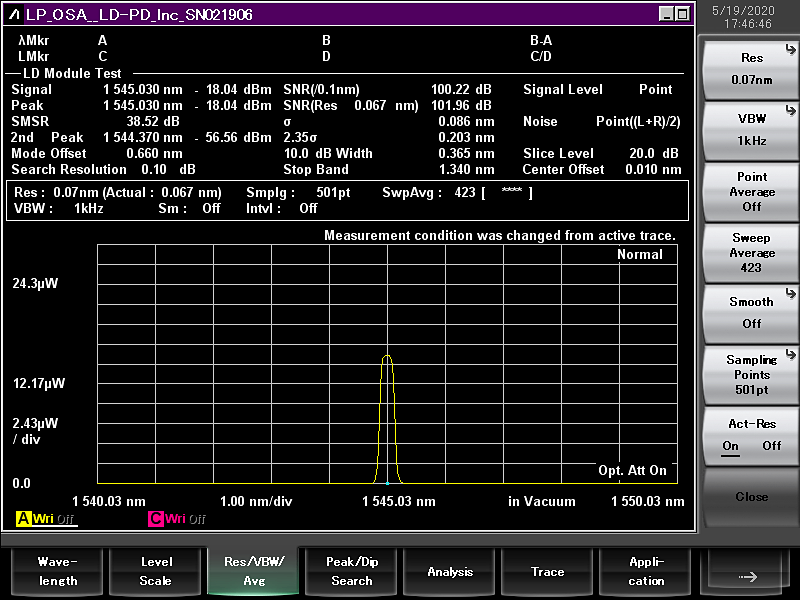

（ Drop ）

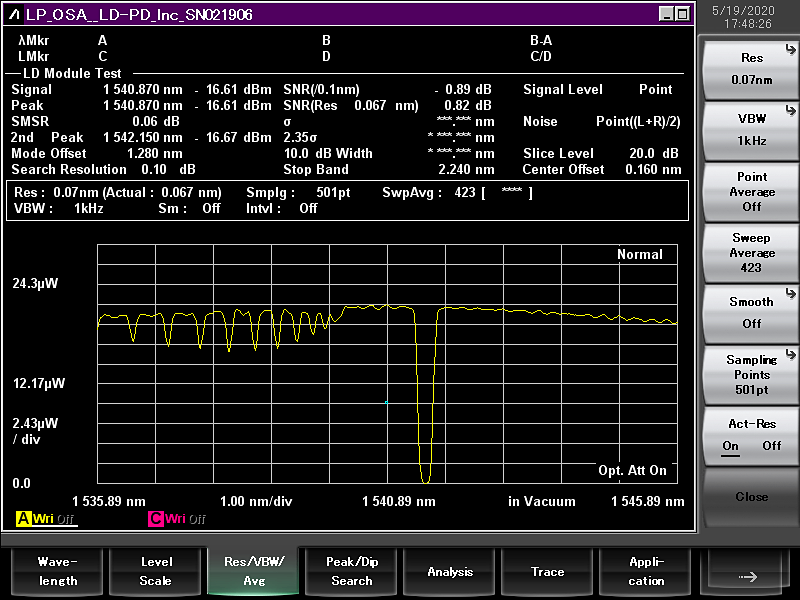

( Out )
操作步驟及注意事項
操作步驟：
1、最左邊端口為輸入端口，連接臺式光源
2、Drop端為反射輸出端口，Out端為透射式輸出端，連接光譜儀，
3、通過旋轉濾波器上面的旋鈕來調節應力，從而改變波長。
注意事項：
1、如果感覺螺絲旋鈕不順暢或聽到擦傷噪音，請停止旋轉。
2、請避免拆下調整螺絲，不要試圖將任何東西(即螺絲刀)穿過螺絲的螺紋孔。
3、不要用任何其他螺絲釘更換原來的螺絲，千萬不要把設備加熱到50攝氏度以上。
型號: TFF-OW-FA
OW: 1/2/3
1代表 1535-1545nm
2代表 1545-1555nm
3代表：1555-1565nm
例如：PN# TFF-1-FA 10nm寬帶可調諧光纖光柵濾波器
參數：工作波長：1535nnm-1545nnm；調諧范圍：10nm；3dB帶寬：0.07nm；光纖接頭 FC/APC ；操作溫度 0-45℃
