1550nm臺式寬帶可調諧濾波器（自主研發）- 筱曉光子新品速遞?

2024-03-27 10:17:40

電控可調諧濾波器性能介紹

這款臺式寬可調諧濾波器是筱曉光子最新研發的產品，在自由空間光學的基礎上，結合 MEMS 濾波技術產生高斯形狀的傳輸。精確的調諧機制使濾波器具有高波長分辨率和出色的波長調諧重復性。

目前這款濾器可用于 X、O、S、C 和 L 波段，可在 940-1650nm 范圍內提供高達 100nm 的波長調諧范圍，同時具有低至 0.35nm FWHM 帶寬。它是一個 2 端口的光纖設備，十分易用，結構圖如下：

電信號輸入阻抗為10kΩ，經過限伏放大后，驅動微機電調控光場，從而控制不同波段的光輸出，該過程的總時間小于20ms。

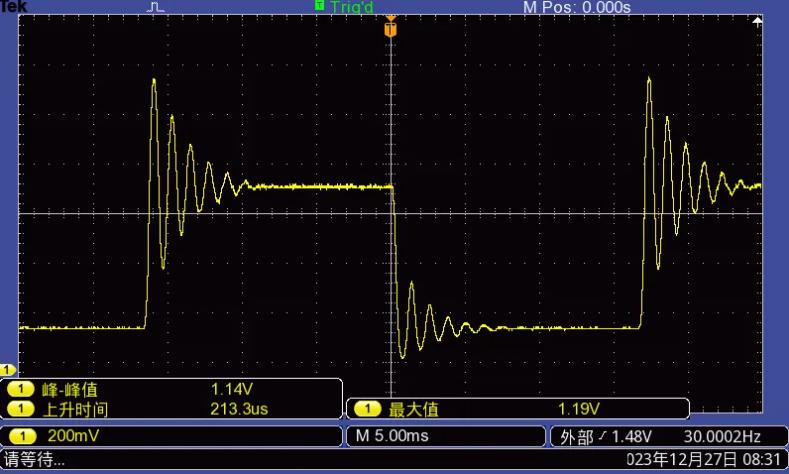

下圖是該濾波器在方波控制下，實時的波長動態變化圖：

（縱坐標是與波長正相關的電壓信號）

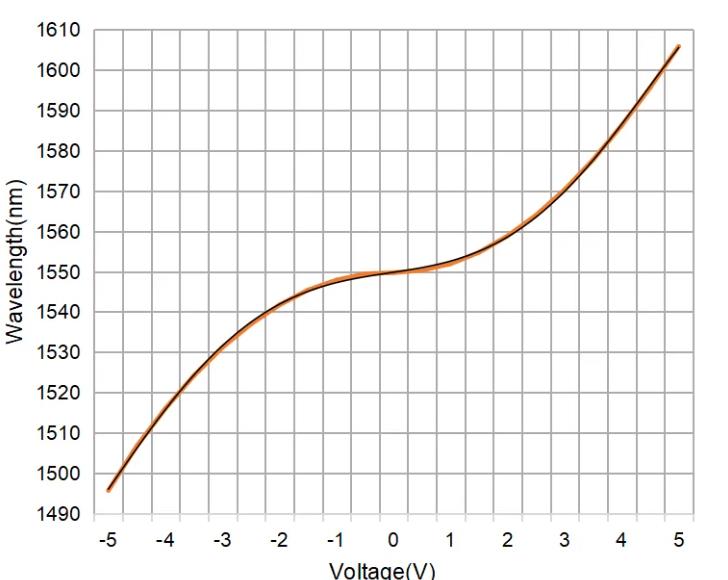

我們對可調濾波器的輸入電壓進行定標，得到該產品的波長電壓調諧曲線（C波段濾波器），同時測量了正負電壓、無外加電壓時的光譜圖，輸入光為寬譜光源，在不同波段的信噪比會有所不同。

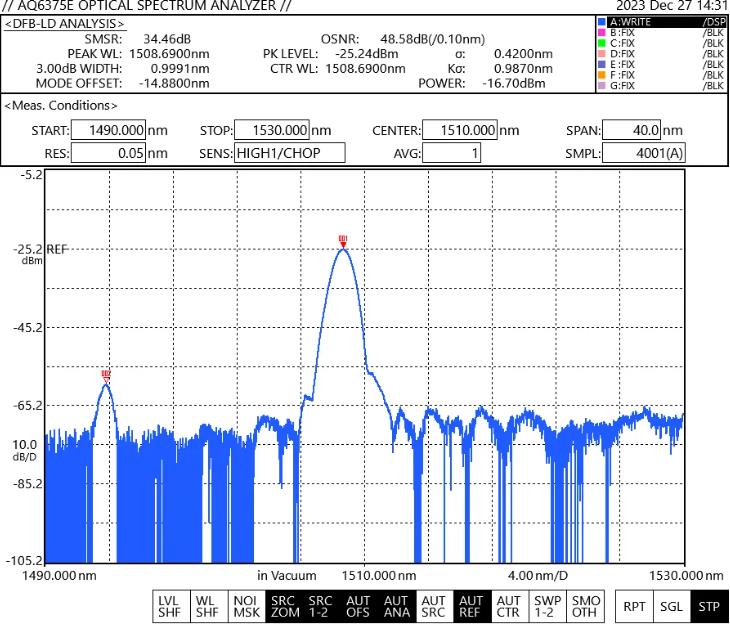

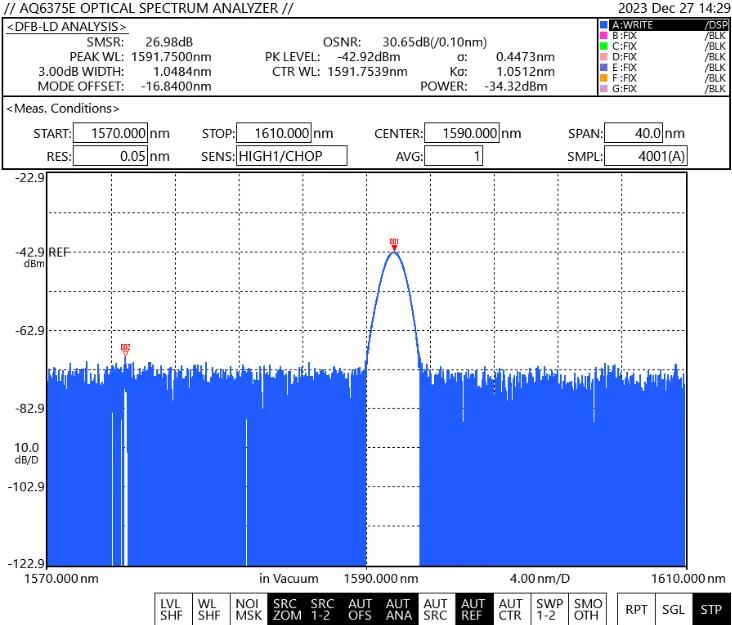

正電壓下1590nm光譜圖

負電壓下1510nm光譜圖

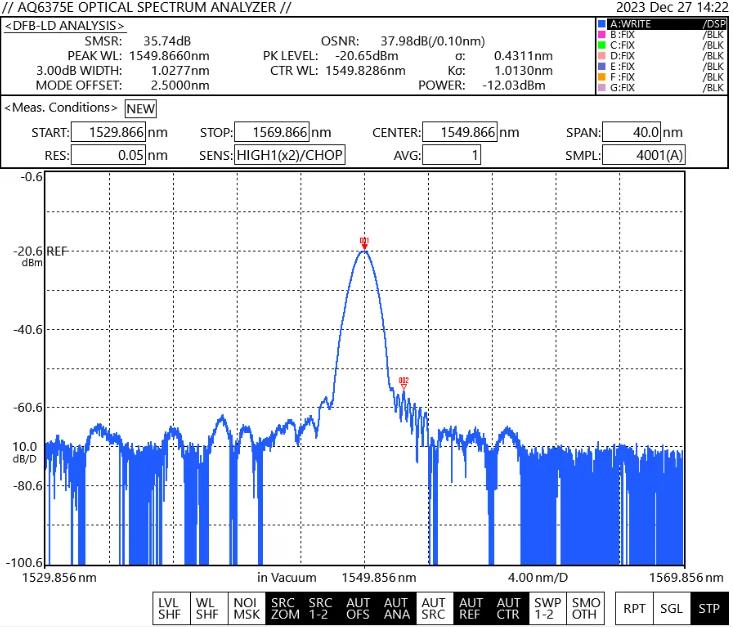

無輸入電壓下1550nm光譜圖

產品操作步驟

1、連接220V電源，按下前面板開關，黃燈亮；

2、連接輸入輸出的光纖，濾波器本身沒有方向性，沒有指定的輸入端和輸出端，可以隨意連接；

3、連接信號發生器至可調諧濾波器的BNC端，注意輸出阻抗和輸入阻抗匹配；

4、打開輸入的激光，一般為寬譜光源，此時輸出的是0V電壓對應的透射波段；

5、打開信號發生器的信號輸出，改變電壓值（在-5V~5V范圍內），可以用光譜儀看到輸出的透射峰隨著電壓實時變化；
