Golay Cell是有效的THZ探測器。在室溫下，Golay Cell 高萊探測器在非常寬的帶寬下都有優良的靈敏度和平坦的光譜響應。

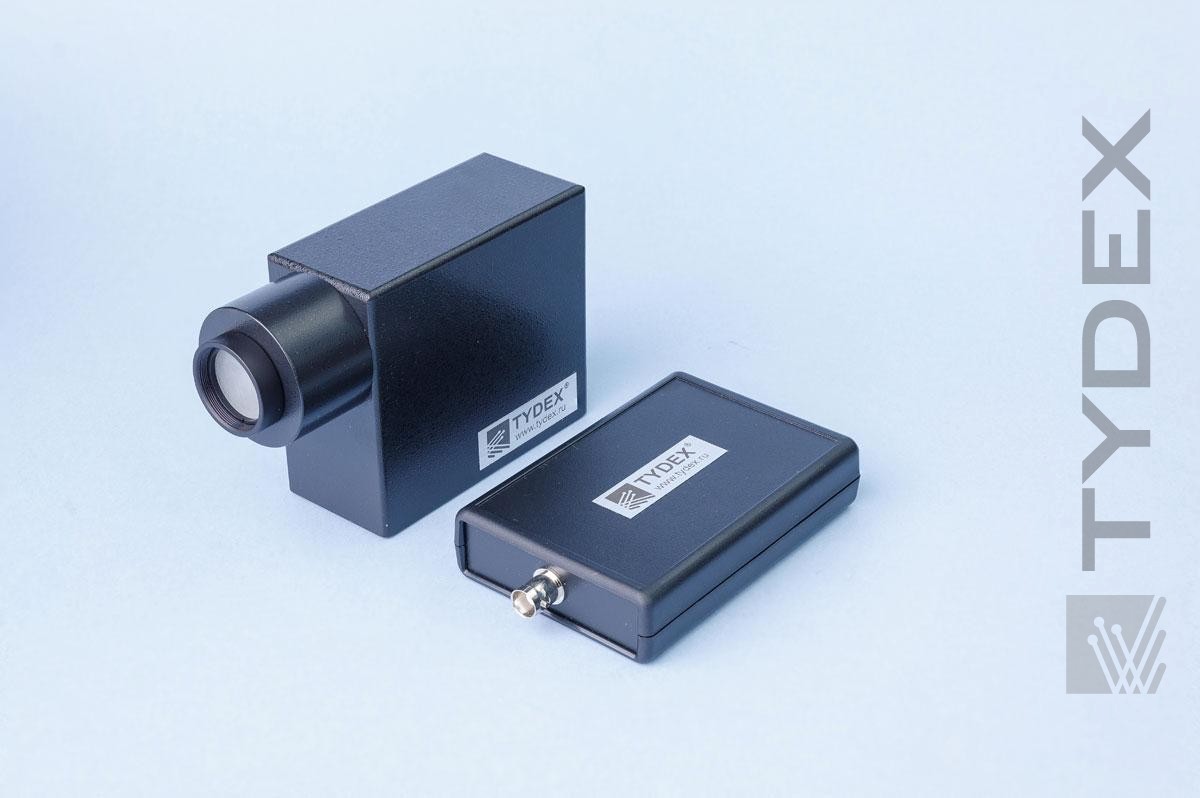

Golay探測器出廠就是經過單獨校準過的。它包含一個探測頭和電源，同時也可以提供濾波片的選項。
各種HRFZ-Si和TPX材料做成的THZ光學元件如低通濾波片，HDPE聚乙烯偏振片，窗口鏡，透鏡以及分光片可以滿足不同的THZ應用。
我們也提供軟硬件組件來把Golay Cell產生的模擬信號轉變成數字信號。該組件包含一個特殊的軟件和一個電路單元，并可通過USB線和個人電腦相連?？捎糜跈z測，處理和分析光聲信號。
監測和控制中紅外和THZ波.

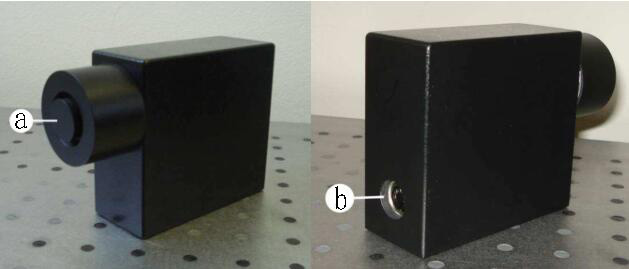

a) 入射錐和入射窗; b) 連接GC-PS/ 1的插座;

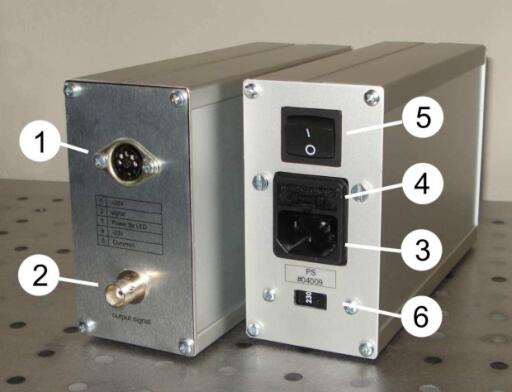

1) 連接高萊盒 Golay Cell的插座; 2)連接Golay Cell信號輸出的插座; 3)連接電源線插座; 4)保險絲; 5)開啟/關閉開關; 6)電壓選擇開關230/115V
Golay cell原理介紹：

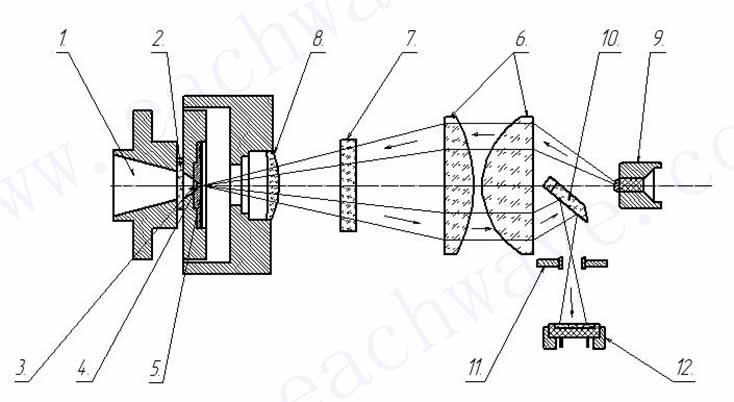

調制后的入射光束通過入射錐1和入射窗2，達到半透明膜3室中間。膜吸收的能量加熱腔室中的氣體，氣體擴張壓力引起相應的調制振蕩頻率。振蕩頻率通過4到達作為鏡像膜5（腔室的壁），同時作為光學麥克風的反射鏡。 發光二極管9，作為光學麥克風，發射投影的圖像。經過鏡像膜冷凝器6和光纖光柵7的上半部分，其光柵的位于透鏡8的聚焦平面上。經過鏡像膜5反射，反射光重新通過光纖光柵7的下半部分，然后經過反射鏡10和振動板11，最后重新聚焦到光電二極管12上。這是由于氣體壓力變化引起膜振動，從而由9發射的光周期性地通過光柵的下半部分，最終聚焦到光電二極管。
前置放大器由一個運算放大器和一個雙FET構成，其作用是振蕩光電流轉換成交流電信號，光電二極管的負載電阻器被連接到放大器的負反饋電路。通過一條連接電纜被提供到一個外部的記錄和/或顯示裝置的輸入信號的電壓。
Golay Cell使用方法簡介:
由于高萊盒太赫茲探測器（Golay Cell）是設計用來處理正弦調制信號，所以需要光學斬波器調制入射光的信號。光學斬波器需要提前準備好并打開（請查看光學斬波器操作說明）。

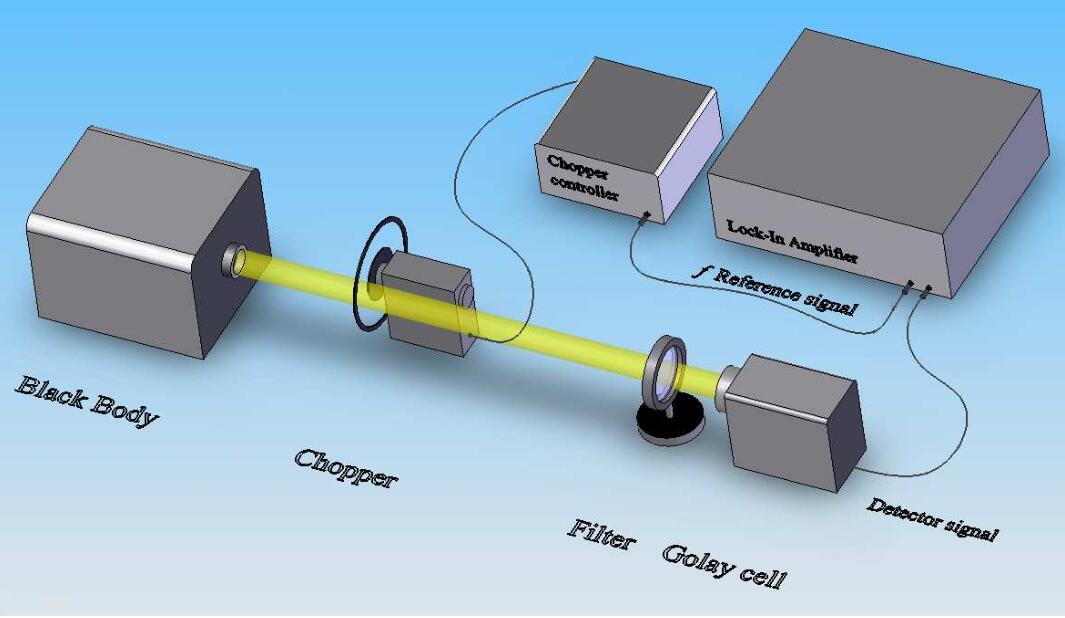

其中經典單束實驗過程如下：光源發出單束光，經過光學斬波器葉片調制，調制光束達到高萊盒太赫茲探測器（Golay Cell）的入射錐后，通過入射窗口中，然后被檢測到。根據實驗任務，在實驗過程中調制頻率可以是恒定或者變化的。在后者情況下，將斬波器與記錄顯示設備連接后，可以記錄探測器調制頻率實時響應信號。
詳細參數：
入口直徑, mm: | 11.0 |
輸入口窗口直徑, mm: | 6.0 |
輸入口窗口鏡材料: | Diamond 金剛石 |
工作波長范圍, μm: | 0.4 ~ 8000 |
z高探測功率, W, up: | 1 x 10-5 |
z佳調制頻率, Hz: | 15 ± 5 |
噪聲等價功率 @ 20Hz: | 1.4 x 10-100.8 x 10-10 |
光響應 @ 20Hz: |
|
響應速度: |
|
入口探測靈敏度 (D*): |
|
供電電壓 VAC | 100/115 ± 10%, |
線性頻率, Hz | 50 ~ 60 |
外形尺寸, L x W x H, mm3 | 126 x 45 x 87 |
重量 kg | 0.8 |
規格型號：
參數 型號 | Golay Cell(GC-1P) | Golay Cell(GC-1T) | Golay Cell(GC-1D) |
入口窗片材料 | 高密度聚乙烯 (HDPE) | 聚 4-甲基戊烯 (TPX) | 金剛石 |
工作波長 | 15～8000 μm | 0.3～6.5 μm & 13～8000μm | 0.4～8000 μm |
入射錐直徑 | 11.0 mm | ||
入射窗直徑 | 6.0 mm | ||
額定探測功率 | <10uW，更大功率需要使用衰減器 | ||
調制頻率 | 15 ± 5Hz | ||
光學響應 | 典型值：1×105 V/W | ||
響應速度 | 典型值：30ms | ||
等效噪聲功率 | 典型值NEP=1.4×10 -10W/Hz 1/2 | ||
操作溫度 | 5-40℃ | ||
尺寸 | L×W×H=126×45×87mm3 | ||
應用 | 中紅外和THz | 紫外-近紅外和THz | 可見光到THz |

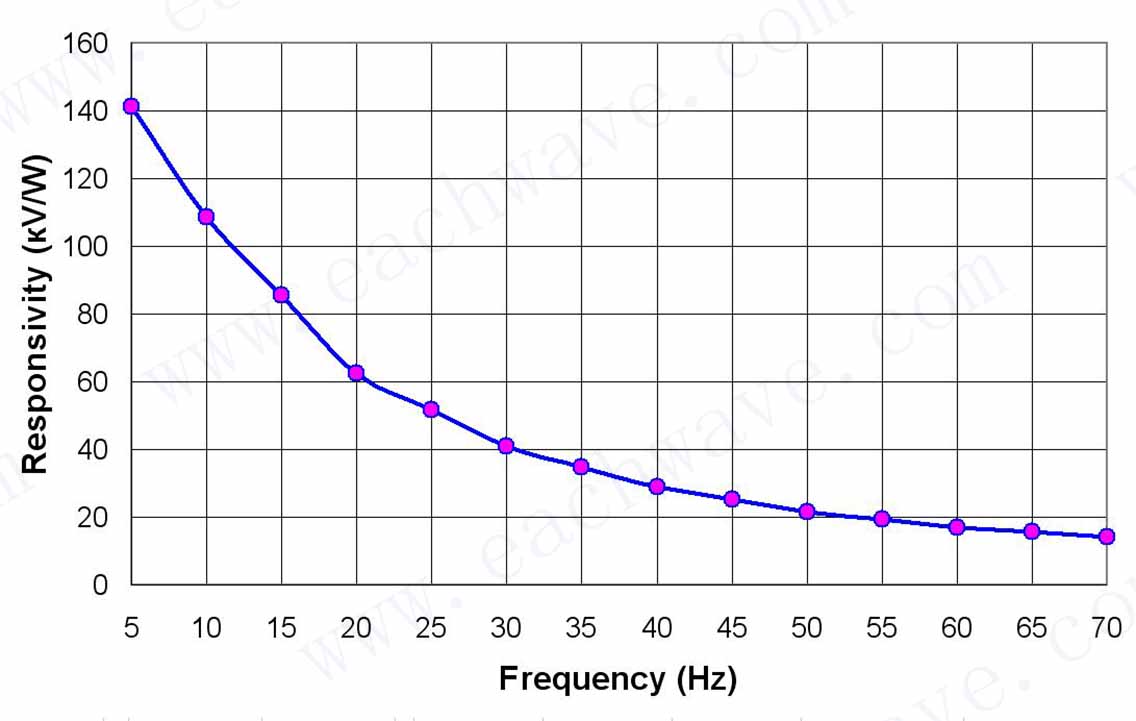

Golay Cell高萊盒探測器響應度 VS 調制頻率曲線：

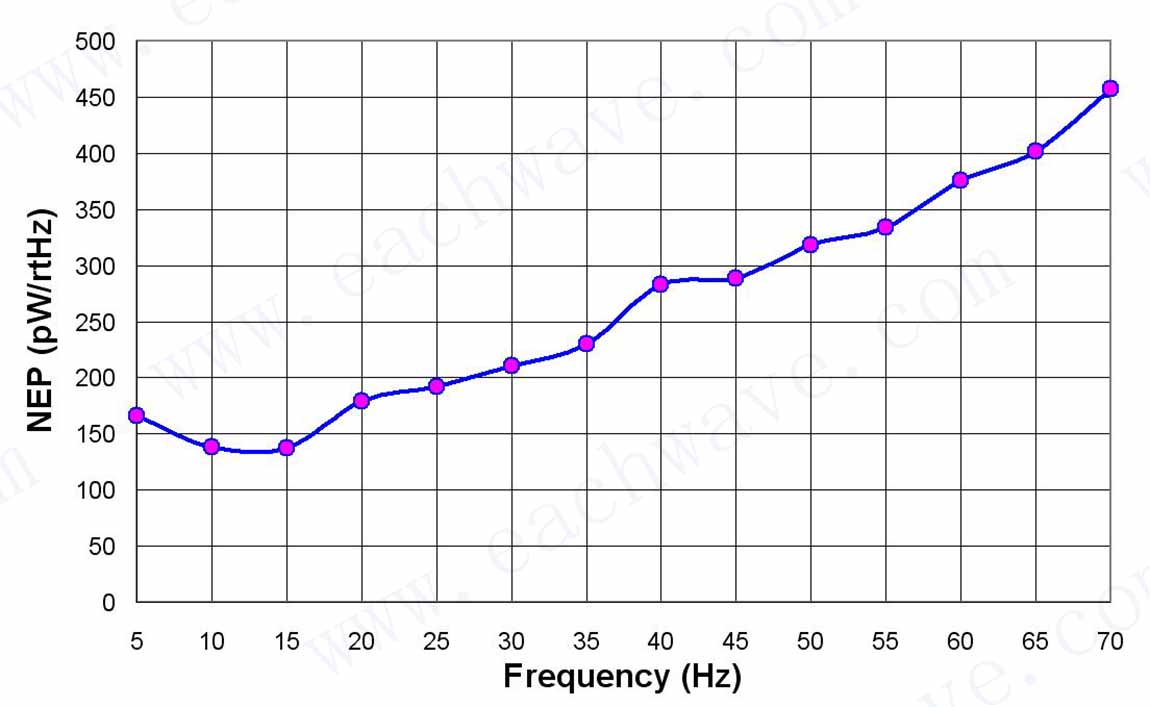

Golay Cell高萊盒探測器NEP VS 調制頻率曲線：
