Fiz3D 面型干涉儀 (VICT技術 1nm重復精度 1秒測量0.6米工件 觸摸屏操作)

Fiz3D 面型干涉儀 (VICT技術 1nm重復精度 1秒測量0.6米工件 觸摸屏操作)
面型干涉是目前最主流的光學表面計量手段, Fiz3D 使用 Fizeau(斐索)干涉光路。VICT(Vibration Immunity at Crest and Trough 在波峰和波谷處的振動免疫) 打破了“干涉儀非常容易受到干擾、要在十分精密的環境下工作”的認知。


聯系客服
 西北華中華東華南 Daisy
18602170419 同微信 可掃碼  info@microphotons.com
 華北西南東北 Moli
13061644116 同微信 可掃碼  info@microphotons.com
產品型號 0
總覽

面型干涉是目前最主流的光學表面計量手段, Fiz3D 使用 Fizeau(斐索)干涉光路。

VICT(Vibration Immunity at Crest and Trough 在波峰和波谷處的振動免疫) 打破了“干涉儀非常容易受到干擾、要在十分精密的環境下工作”的認知。


產品特點

30 納米 jue對精度,1nm重復精度

0.6 米直徑工件, 僅需 1 秒測量

表面形貌 3D 成像

全新的觸摸屏操作模式,Victsin 測量軟件,現已支持Windows11

自動調平選件,讓全自動測量成為現實

成盤測量選件 實現生產過程控制

一臺機器可測量多種工件 通過更換不同的鏡頭 平面、凹面、凸面…

通用參數

能夠測量的工件

直徑 < 600 mm

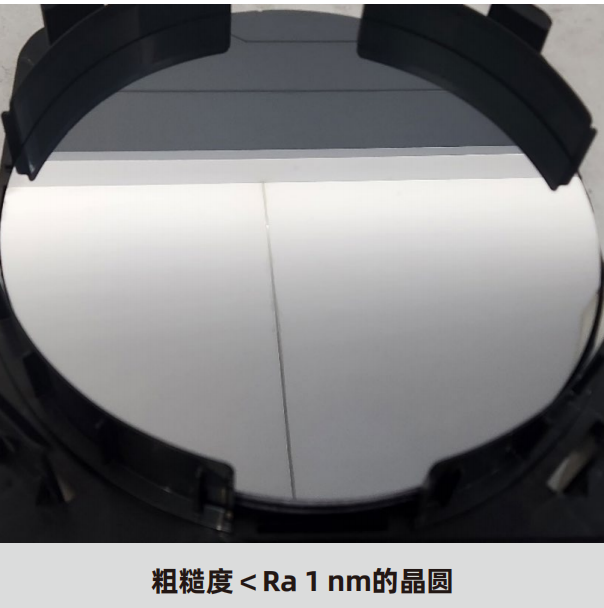

粗糙度 < Ra 0.1μm 平面或球面工件

超快速、超高精度的表面形貌三維成像

搜狗截圖20230531153614.png'


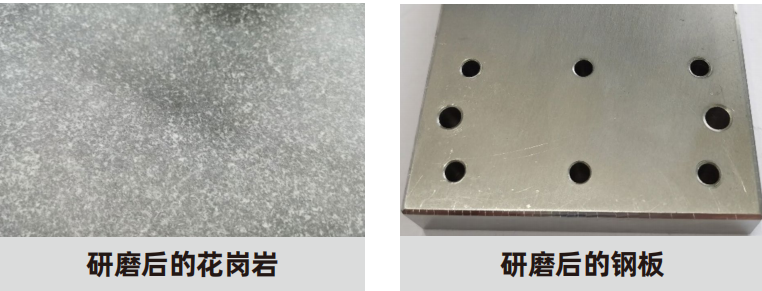

通過光路擴展,  測量粗糙度> Ra 0.3 μm 的平面工件



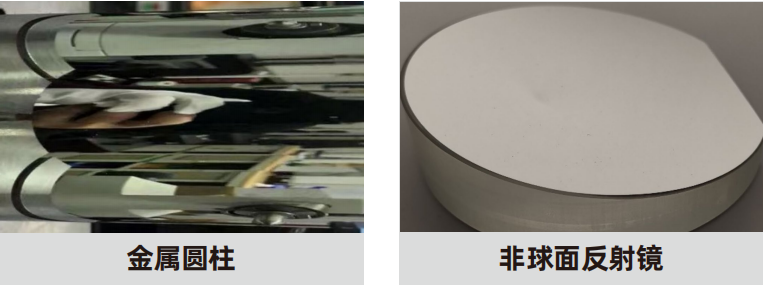

通過CGH補償器, 測量復雜曲面



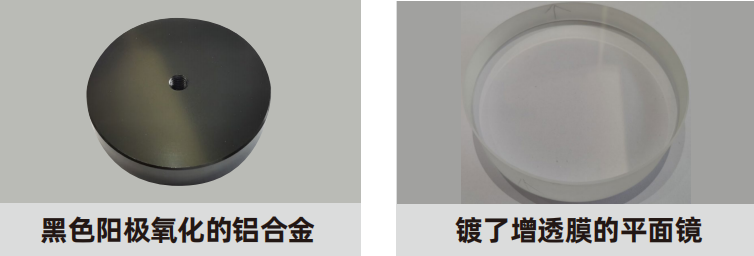

黑色或透明工件, 仍然能夠測量



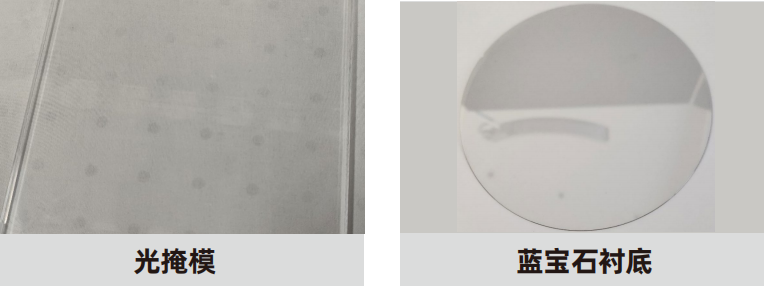

適合半導體應用的MST(多表面測量) 一次采集, 同時完成上表面、下表面、厚度的計量。



適合半導體應用的jue對測距干涉,量程 > 100 μm 可進行臺階、翹曲度、熱變形的測量。

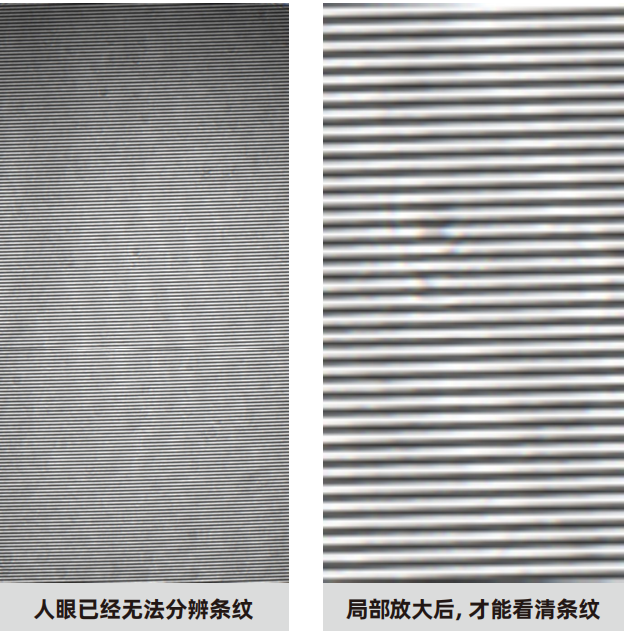

出色的動態范圍, 超過100條干涉條紋, 仍然可以分析。




將 FEA(有限元分析)引入干涉儀結構設計

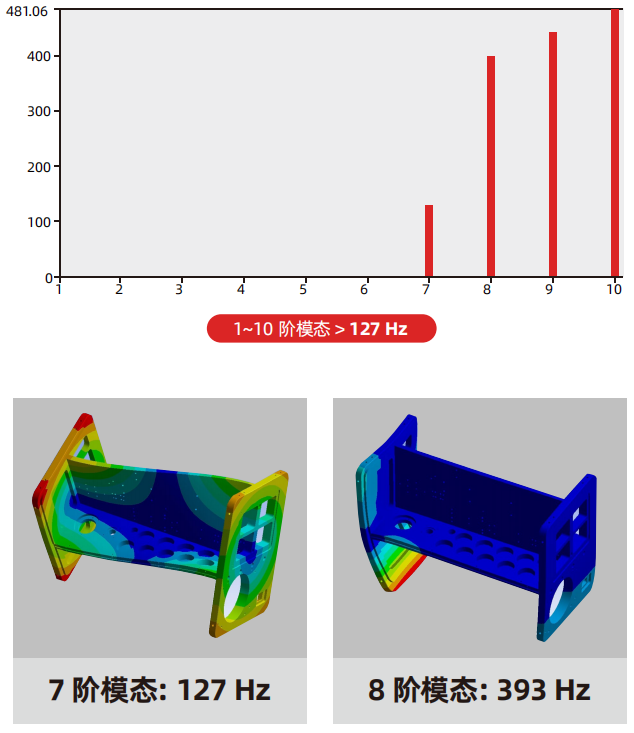

根據文獻, 干涉計算對 0~120 Hz 的振動敏感。 因此, 我們將機械結構的 7 階模態設計到 127 Hz, 大大降低了機械結構對振動的敏感性



超高重復精度

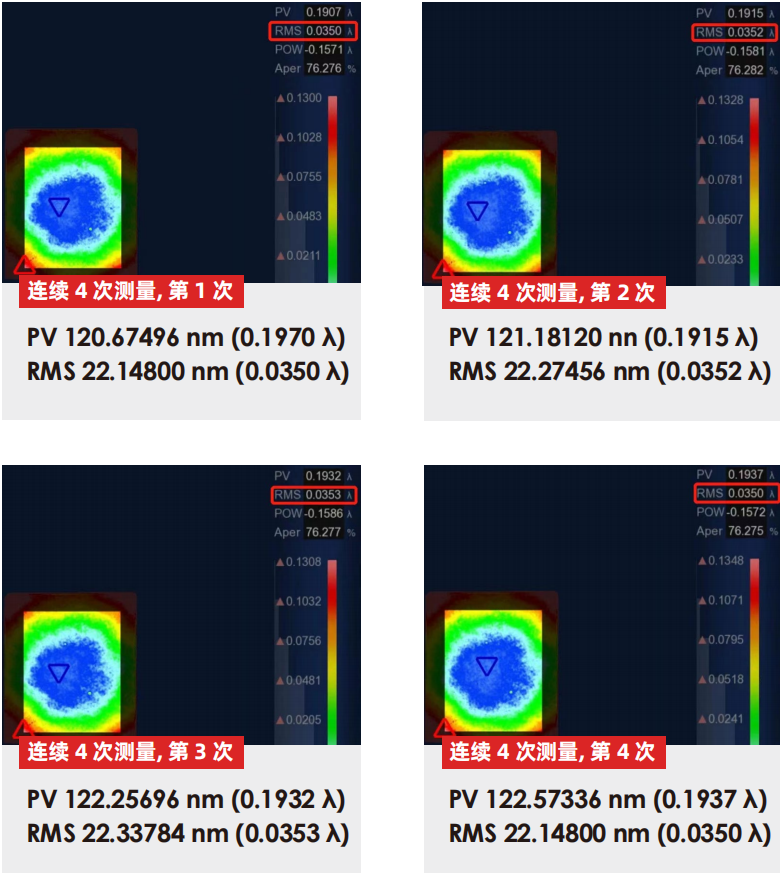

對一片 250mm 直徑的平晶進行 1000 次連續測量。

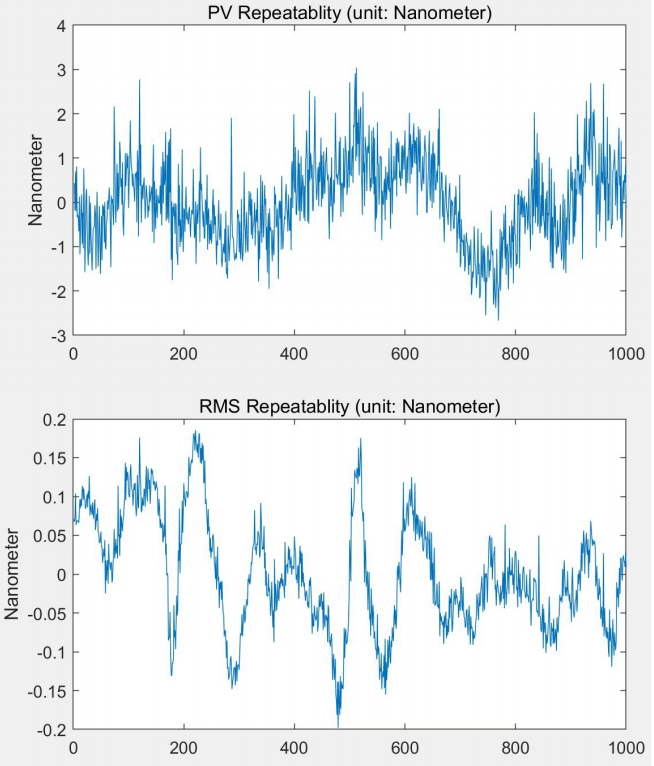

PV 值的重復精度為 5.7 納米 (1/111 λ)

RMS 值的重復精度為 0.38 納米 (1/1666 λ)

VICT Dop模式,數據未經人為修改

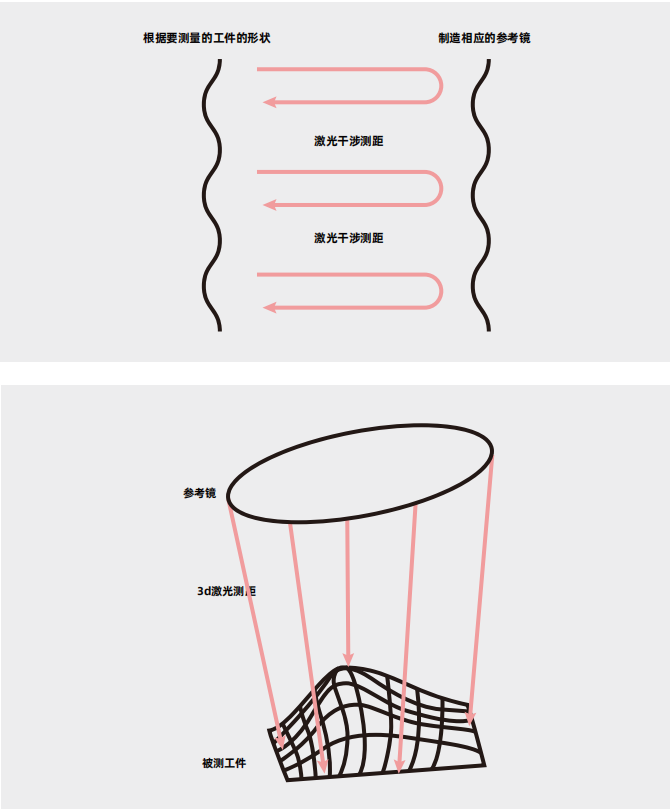

三維成像原理

面型干涉是目前最主流的光學表面計量手段, Fiz3D 使用 Fizeau(斐索)干涉光路

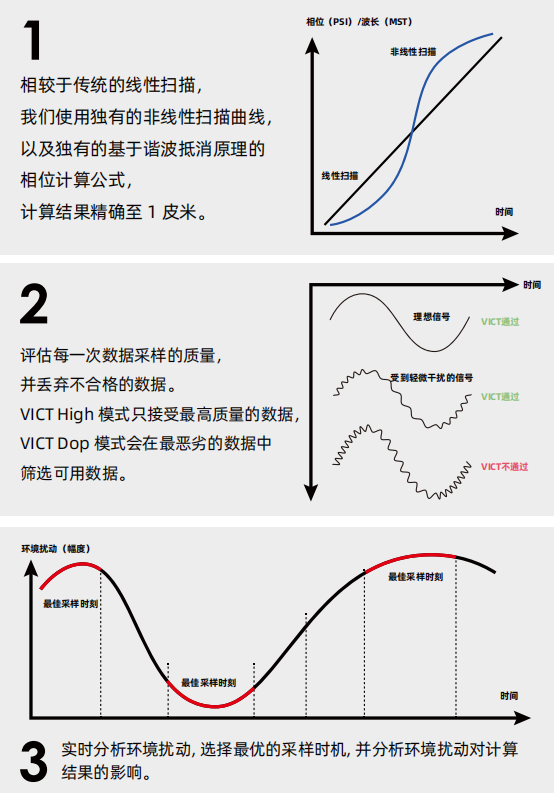

VICT 技術原理




選件

VICT High 超高精度 測量模式

支持到0.1納米 ( 1/6330 λ)RMS重復精度 和1納米(1/633 λ)PV重復精度, 對環境擾動進行建模分析, 包括振動、氣流、光場在內的負面影響排除。

沒有使用多次測量取平均的方法, 不會導致被測物面型被“美化” 。

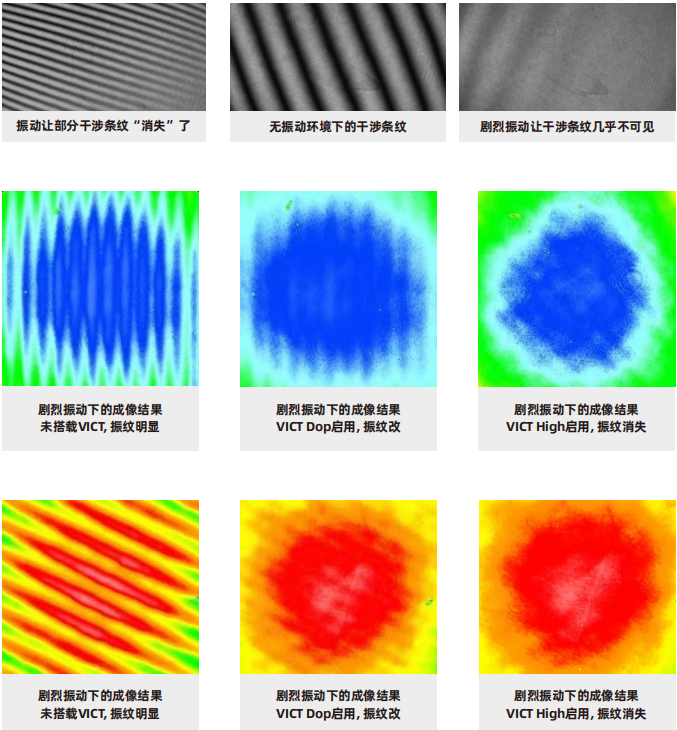

VICT Dop 多普勒抗振動測量模式

非常惡劣的工業環境下仍正常工作,所有模式中zui高的測量效率, 允許不使用隔振平臺。

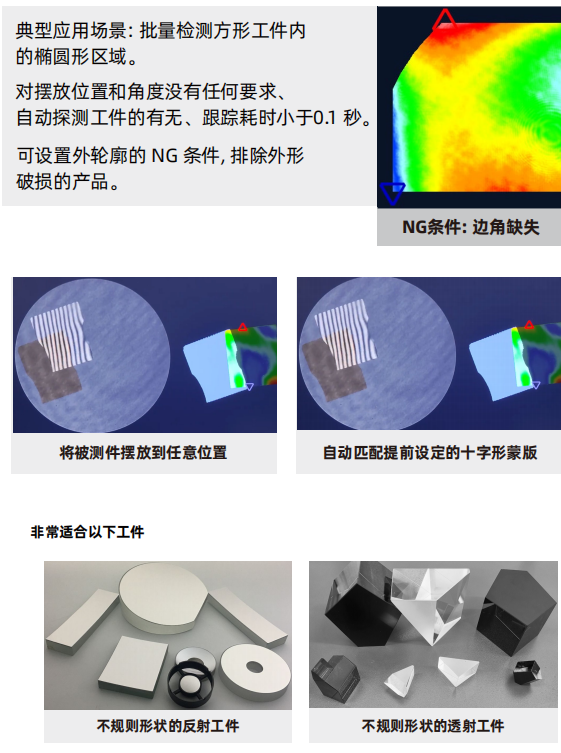

蒙版跟蹤

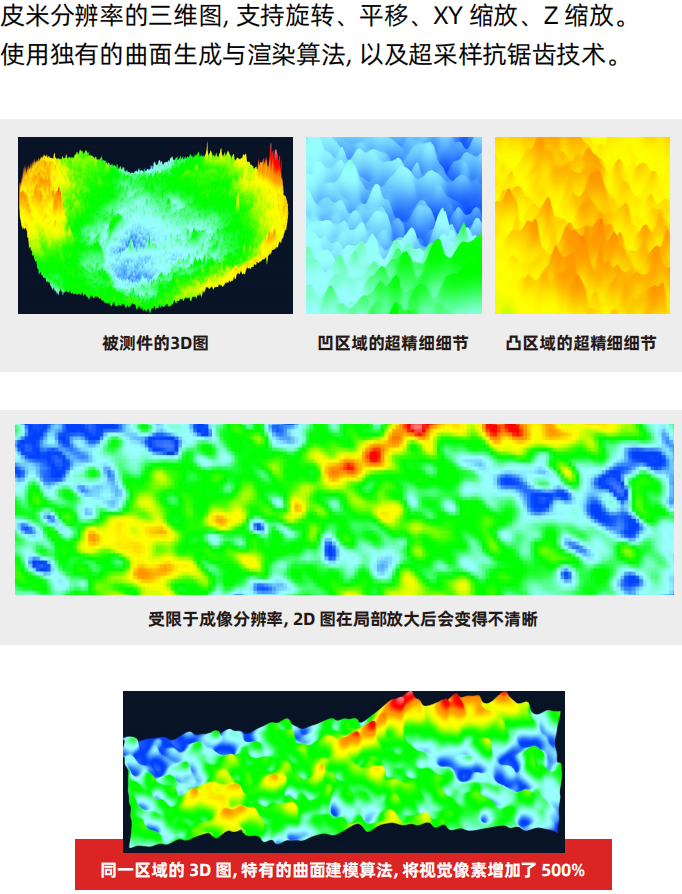

超分辨三維圖

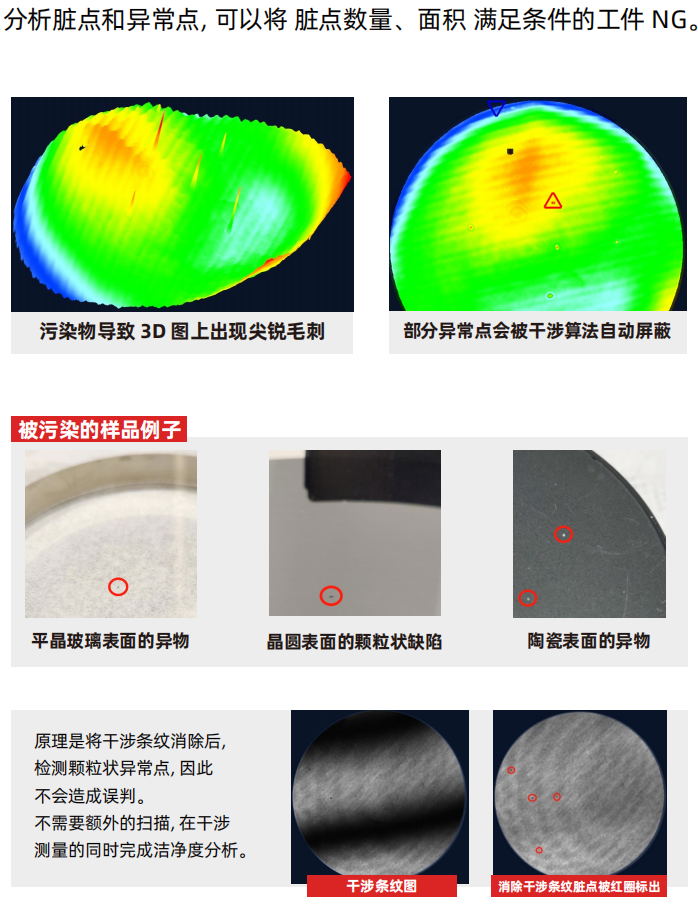

清潔度分析




基礎配置

主機型號測量尺寸(圓形-直徑)(注1)立式使用臥式使用
Type100102mmOKOK
Type150152.4 mmOKOK
Type250250mmOKOK
Type340 (注2)340mmOKOK
Type450457.2 mmxOK
Type600609.6 mmxOK
注1:在80%直徑以內使用時,可以獲得更好的測量效果。
注2:推薦臥式使用,立式使用時會降低精度。

激光測距點數標準692,224
高清2,663,424
高速186,623
超高速692,224

測量激光激光器類型波長8h波長穩定度(注1)壽命(注2)
穩定氦氖632.80.000520,000
穩定半導體(注3)6330.0250,000
高效氦氖632.80.120,000
高效半導體(注4)63565,000
注1:在恒溫,隔振的實驗室測試。
注2:由激光器廠家提供的參考壽命。
注3:推薦用于Vctsin MST
注4:可用于Victsin MST
計算機CPU獨立顯卡顯示屏操作系統
Intel 12代i712核心NVIDIA Quadro2k分辨率Win10

測量軟件Victsir軟件模塊掃描方式單平面干涉(注1)雙平面干涉(注2)
Victsin Static (注3)OKX
Victsin PSI壓電振鏡OKX
Victsin MST波長調諧OKOK
注1:適用于大部分工件。
注2:通常適用于透明工件,同時對上表面,下表面,厚度,進行測量。
注3:基礎版本,不推薦用于高精度測量。



測量精度

jue對精度 注1Type 100~250Type 340Type 450~600
PV31.64 nm或1/20λ42.19 nm或1/15 λ63.28 nm或1/10λ
RMS6.328 nm或1/100 λ8.437 nm或1/75λ12.66 nm或1/50 λ
注1:jue對精度被定義為"參考鏡的jue對精度"實際測量的jue對精度=jue對精度+重復精度。
注2:波長為測量激光的波長,例如632.8 nm的測量激光,1/20約為31.64 nm,1/15約為42.19nm,1/12約為632.28 nm .
注3:該精度為我們提供的標準平面參考鏡的精度,更高精度需求請聯系銷售人員。
注4:非平面參考鏡的精度通常低于平面參考鏡,具體數值請聯系銷售人員確認。

重復精度VICT-HighVICT-LowVICT-Dop
PV1 nm或1/633 λ3 nm或1/211λ10或1/63λ
RMS0.1nm或1/6330 λ0.3 nm或1/2110 λ1 nm或1/633λ
注1:實際精度與測量環境有關,zui高精度與VICT-High相同,表格內數值考慮了輕微的環境擾動。


PV值是 Peak to Valley (峰值與谷值的差值 )


RMS值是 Root Mean Square ( 均方根值 ),根據經驗RMS值是PV值的1/3左右。因為像平面這類的簡單形狀,大多使用PV值來表示。

例如:面型精度的PV值是1/4λ時,表示理想平面的Max. 偏差值是158.2nm


重復精度定義

連續100次測量的允差 (95%置信度)


測試環境

樣品放置于氣浮隔振桌.上,樣品距離參考鏡100mm,光路被遮光罩包裹,房間內空調關閉,以避免氣流擾動。


被測物

直徑小于參考鏡的80%,平面反射工件,反射率4%+1%,PV精度高于50 nm, RMS精度高于5 nm。


可靠性與環境要求

硬件可靠性平均無故障工作時間>1000小時
平均連續無故障工作時間>12小時/天
軟件可靠性平均連續無故障工作時間>12小時/天
對準角度允差

± 3°

光瞳調焦范圍≥±1.5米
運輸和貯存溫度+10~+40 °c
濕度RH≤60%
工作條件溫度+20~+25℃
溫度變化≤±1℃ @24小時
濕度RH≤50%
電壓AC 220V,50 Hz,1.5kW
