MEMS 可調諧濾波器是基于 MEMS（微機電系統）技術 和光柵技術原理，具有尺寸小、速度快、壽命長、穩定性與可靠性高等特點，可覆蓋 O 波 段或 C 波段或 L 波段波長范圍。器件掃描范圍達到了 80nm。
特征
? 熱穩定性及重復性高，壽命長
? 光學性能表現好，插入損耗低、尺寸小
? 3dB 帶寬 1.0-1.4nm(可定制)
? 可定制化（波長與衰減范圍）
應用
? 光信道性能監測
? 光譜分析
? ROADM
? 信號跟蹤
參數
參數 | 指標 | 單位 | ||
Max. 值 | Min. 值 | |||
波長范圍 | O-Band | 1270 | 1350 | nm |
C-Band | 1510 | 1590 | nm | |
L-Band | 1550 | 1630 | nm | |
插入損耗（IL） | <4.5(typical<3.5) | dB | ||
響應時間 | ≤20 | ms | ||
波長相關損耗（WDL）@0dB | <1.5（typical<1） | dB | ||
中心頻率偏振相關損耗@0dB | <0.5 | dB | ||
帶寬@3dB | 1.0-1.4 | nm | ||
帶寬@20dB | 2.6~3.6 | nm | ||
回波損耗（RL） | ＞40 | dB | ||
側峰抑制比 | ≤30 | dB | ||
壽命 | 1*10^9 | cycles | ||
Max. 輸入光功率 | 20 | dBm | ||
工作溫度 | -5 | 70 | ℃ | |
存儲溫度 | -40 | 85 | ℃ | |
ESD閾值(HBM) | 500 | V | ||
DC驅動電壓 | 0~50 | V | ||

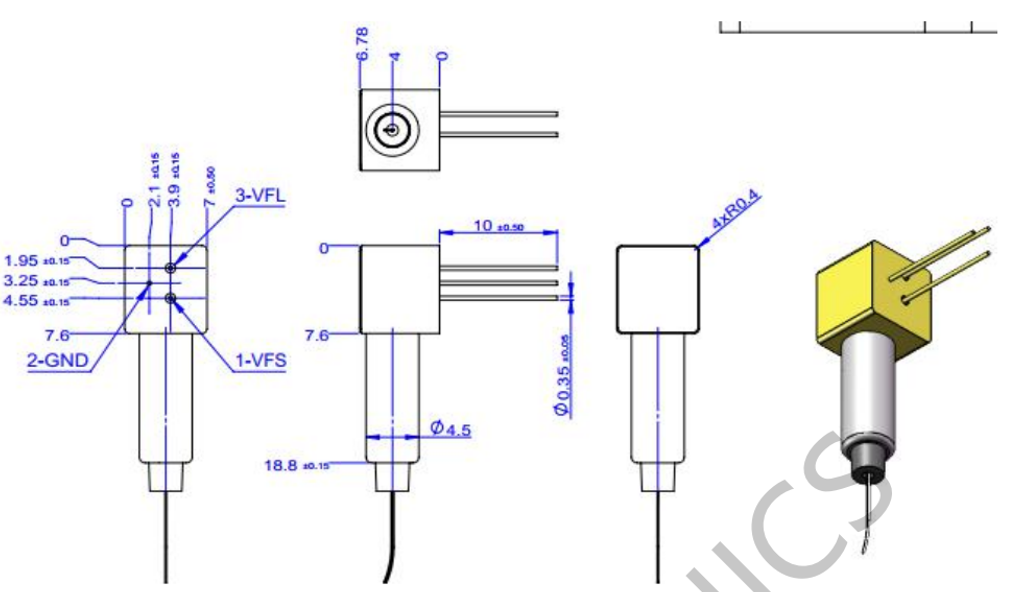

機械尺寸:
定義 | 描述 | 說明 | |
PIN1 | VFS | 加電用于短波一側濾波 | 1,以O波段TOF為例：PIN1&PIN2供電時，產品工作在1270nm-1310nm波段; 2,加電范圍:0-50V |
PIN2 | GND | 接地 | |
PIN3 | VFL | 加電用于長波一側濾波 | 1,以O波段TOF為例：PIN3&PIN2供電時，產品工作在1310nm-1350nm波段; 2,加電范圍:0-50V |
注意事項：
1, PIN1 和 PIN3 不能同時供電;
2, 保存與操作產品時, 請注意靜電保護;
3. 產品損壞電壓為 65V;
訂購參考：
帶寬 | 可調諧范圍 | 光纖類型 | 光纖長度 | 連接器類型 |
1: 1nm | 13:1290-1320nm | SM:SM,9/125 | 05:0.5m±5cm | OO:None |
1.2: 1.2nm | 15:1528-1565nm | X:Others | 10:1.0m±5cm | FP:FC/PC |
16:1575-1610nm | 15:1.5m±5cm | FA:FC/APC | ||
X:Others | SP:SC/PC | |||
SA:SC/APC | ||||
LP:LC/PC | ||||
LA:LC/APC | ||||
X:Others |
