1MHz、1μs（占空比50%以下）高速、高輸出頻閃LED光源。
可以使用各種波長的 LED。通過加裝透鏡，在20cm的距離，Φ2cm的直徑下，可以獲得約0.4W/cm2的光輸出。這對應于大約 200,000 勒克斯(LUX)的光強度（取決于波長）。
規格
?重量850g
?尺寸8cm x 9cm x 14cm
?風冷（銅塊、風扇冷卻）
?電源19V（2.5Amp）AC適配器（內含）

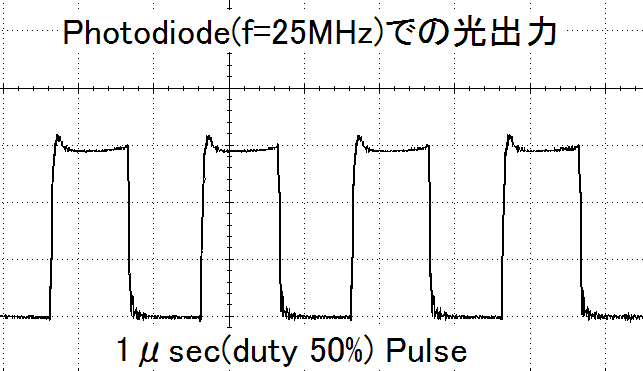

?1MHz、1μsec脈沖頻閃燈
?LED峰值光輸出約3W/cm2
?方向角10°～（取決于鏡頭）
?Duty 50%以下
用法
? 研究用超高速現象分析、攝影用光源
?超高速旋轉觀察光源
?超高速運動觀察用光源
型號構成
?高輸出頻閃LED光源HQ-601系列將驅動器HQ601與下側的各種LED光源組合在一起。
?通過風冷風扇進行冷卻，可以對LED追加10W左右的輸入。因此，LED 的光輸出約為 3W，可用作高速（50% 占空比）頻閃光源。也可提供無風扇型。無風扇型可以在 5% 或更低的負載下運行。
?通過安裝聚焦鏡頭DL系列，可以選擇發射角度。
?驅動器內置1、2、3、、、μsec的脈沖發生器，可進行脈沖振蕩。此外，還可以通過外部 TTL 輸入進行脈沖振蕩。SMA 連接器上提供隨附的 TTL 輸出。
?當施加Max電壓時，可以使用占空比為 50% 以下的閃光燈。如果降低電壓，也可以進行直流發射。
?（注1）與DL-8鏡頭一起使用時，在15cm距離處聚光至Φ20mm，Max峰值輸出約為0.4W/cm2（取決于波長）
| 型號 | LED波長 | LED特性 | |
|---|---|---|---|
| Max電流、電壓 | 峰值光輸出 | ||
| HQ601-460 | 460 | 1000mA，12V | 3.5W |
| HQ601-590 | 590 | 700mA，10V | 300lm(流明) |
| HQ601-630 | 630 | 700mA，10V | 3.4W |
| HQ601-660 | 660 | 1000mA，10V | 3.5W |
| HQ601-850 | 850 | 1000mA，12V | 3.2W |
| HQ601-940 | 940 | 800mA，11V | 3.5W |
| HQ601-White | White | 700mA，12V | 800lm(流明) |

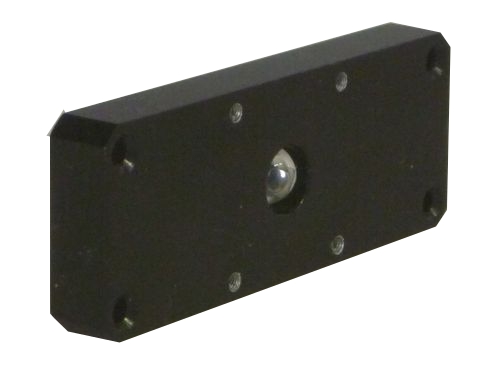

請選擇鏡頭（右圖）
鏡頭名稱 | 方向角 |
|---|---|
DL-8 | 8度 |
DL-12 | 12度 |
DL-22 | 22度 |
DL-30 | 30度 |
DL-50 | 50度 |
FC-60 | Φ20mm (注1) |
