771系列激光光譜分析儀將成熟的邁克爾遜干涉儀技術與快速傅里葉變換分析相結合，形成了一種獨特的儀器，可同時用作高分辨率光譜分析儀和高精度波長計。
分辨率高達 2 GHz，波長精度高達 0.0001 nm±，光抑制比超過 40 dB，可為工作范圍為 375 nm 至 12 μm 的激光器提供最詳細的光譜信息
有兩種版本。771A 型號是更為精確，測量波長的精度±百萬分之 0.2 （± 0.0002 nm @ 1000 nm）。
對于不太精確的實驗，771B 型號是一種價格較低的替代方案，精度±百萬分之 0.75 （± 0.0008 nm @ 1000 nm）。
通過使用內置的HeNe激光器進行連續校準來保證這些規格，從而確保最有意義的實驗結果。
771激光光譜分析儀可通過USB直接連接或通過以太網局域網的PC進行操作。提供軟件來控制測量參數、顯示光譜和報告波長數據。
由于光譜數據是使用板載數字信號處理器生成的，因此771激光光譜分析儀可以使用用于自定義或LabVIEW編程的命令庫集成到實驗中。
頻譜分辨率高達 2 GHz
波長精度高達 ± 0.0001 nm
使用內置波長標準進行連續校準
光抑制比 > 40 dB
工作范圍為 375 nm 至 12 μm
支持連續和高重復率脈沖激光器
方便的預對準光纖輸入，波長可達 2.6 μm
自由空間孔徑輸入，帶可見光對準輔助裝置，用于紅外/中紅外波長
使用USB或以太網的PC進行簡單操作
提供用于控制測量參數、顯示光譜和報告波長數據的顯示軟件
參數 | 單位 | 指標 | |
產品編號 | 771A | 771B | |
工作波長 | nm | VIS: 375 - 1100 nm NIR: 520 - 1700 nm NIR2: 1 - 2.6 μm IR: 1 - 5 μm MIR: 1 - 12 μm | |
精度 | PPM | ± 0.2 ppm (± 1 ppm for λ > 5 μm) ± 0.0002 nm @ 1000 nm ± 0.002 cm @ 10,000 cm ± 60 MHz @ 300,000 GHz | ± 0.75 ppm (± 1 ppm for λ > 5 μm) ± 0.0008 nm @ 1000 nm ± 0.008 cm-1 @ 10,000 cm ± 225 MHz @ 300,000 GHz |
光譜分辨率 | GHZ | 4 GHz (for VIS, NIR, NIR2, MIR) 8 GHz (for IR) | |
校準 | NA | Continuous - built-in stabilized single-frequency HeNe laser | Continuous - built-in standard HeNe laser |
數字顯示分辨率 | NA | 9 digits | 8digits |
支持單位 | dB | nm, μm, cm-1, GHz, THz | |
光反射率 | dB | > 40 dB (> 30 dB for MIR) | |
最小輸入功率 | UW | VIS: 0.025 - 1.1 μW NIR: 0.01 - 0.5 μW NIR2: 0.07 - 0.27 μW IR: 0.01 - 2.25 μW MIR: 0.01 - 13 μW | |
測量時間 | S | < 2 s (1 s with smaller measurement ranges) | |
光輸入/輸出端口 | VIS / NIR: Pre-aligned FC/UPC connector (9 μm core diameter) - optional free beam-to-fiber coupler IR / MIR: Collimated beam, 2-3 mm diameter aperture, visible tracer beam to facilitate alignment | ||
儀器設備接口 | V | USB and Ethernet with Windows-based display program Library of commands for custom and LabVIEW programming | |
電腦配置要求 | NA | PC running Windows 10, 1 GB available RAM, USB 2.0 (or later) port, monitor, pointing device | |
預熱時間 | Min | < 15 minutes | None |
溫度 | °C | +15°C to +30°C (-10°C to +70°C storage) | 500 – 900 mm Hg | ≤ 90% R.H. at + 40°C (no condensation) | |
壓力 | mm | 500 - 900 mm Hg | |
潮濕度 | % | ≤ 90% R.H. at +40°C (no condensation) | |
標準封裝尺寸 | mm | VIS / NIR: 5.6” x 6.5” x 15.0” (142 mm x 165 mm x 381 mm) | IR / MIR: 7.5” x 6.5” x 15.0” (191 mm x 165 mm x 381 mm) |
重量 | Kg | 14 lbs (6.3 kg) | |
供電需求 | 90 - 264 VAC, 47 - 63 Hz, 50 VA max | ||

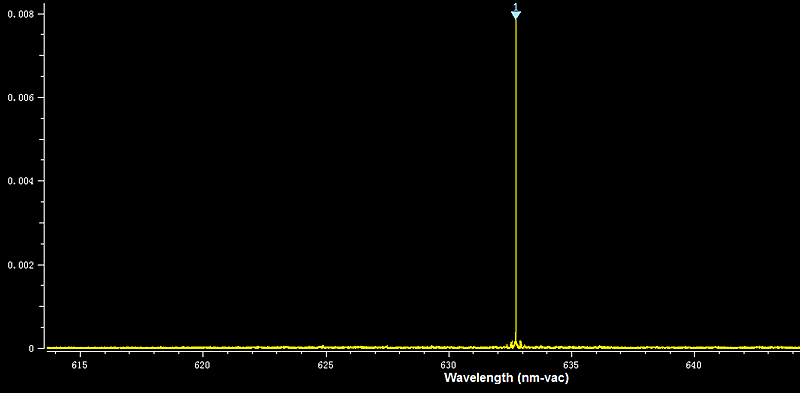

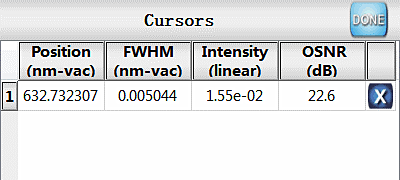

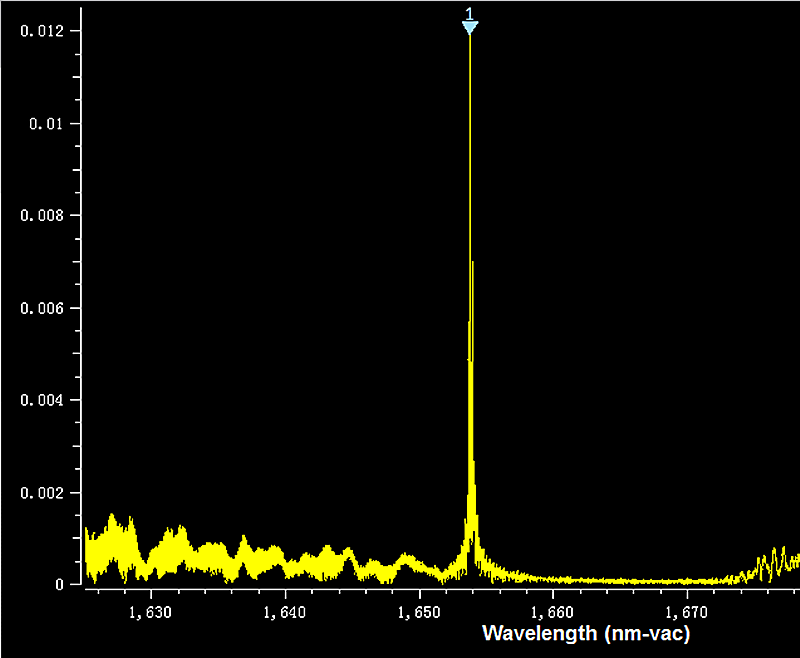

測試數據展示：
